止回阀装配结构三维设计图纸

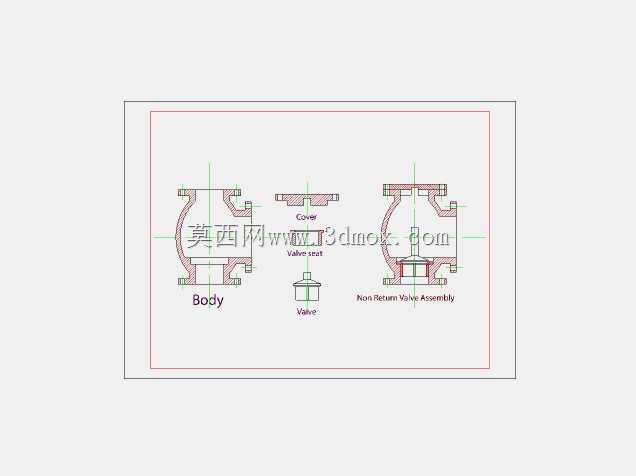

　　在工业流体输送管路系统中，止回类元件是保障介质单向流动、避免逆流引发设备故障与管路冲击的核心部件，本次呈现的止回阀装配结构，覆盖了阀体、阀盖、阀芯、阀座四个核心组成部分的完整装配关系，可直接用于管路系统的选型匹配、结构校核以及同类型产品的设计参考。从实际应用场景来看，这类直通式止回阀多适配于清水、低粘度油品等无强腐蚀特性的介质管路，常见于给排水管网、中小型液压泵站、循环冷却系统的管段中，安装时需严格匹配介质流向，避免反向承压导致密封失效。

　　从功能特性上看，该结构采用升降式阀芯密封形式，当介质正向流动时，流体压力克服阀芯自重与弹簧预紧力（若配置弹簧结构）顶起阀芯，阀口开启形成通流通道；当介质出现逆流趋势时，阀芯在反向压力与自重作用下回落至阀座密封面，快速截断通路，可有效避免下游介质倒流对上游泵类设备造成的叶轮反转损坏，也能防止不同压力等级管段间的介质串流问题。设计思路上，整个装配结构采用对称式布局，阀体两端设置同轴法兰连接端面，保证安装时与管路的同轴度要求，避免因安装偏斜导致的阀芯卡滞；阀盖与阀体采用法兰螺栓连接形式，密封面处预留垫片安装槽位，方便后期维护时更换密封件，无需整体切割管路即可完成内部阀芯、阀座的检修更换；阀芯导向结构与阀体中心流道做同轴度公差约束，导向段长度经过校核，保证阀芯升降过程中无偏磨、卡涩问题，在额定流量下的压力损失控制在合理区间，不会造成过多的管路能耗。

　　从外形尺寸与安装边界来看，阀体主体为等径直通结构，两端法兰的螺栓孔中心距、法兰厚度、密封面凸台尺寸均匹配对应公称通径的管路法兰标准，安装时需在阀前阀后预留至少5倍公称通径的直管段，避免流态紊乱影响阀芯的正常启闭；阀盖顶部的凸起结构高度需纳入安装空间校核范围，尤其是在架空管路、狭窄管廊内安装时，需预留足够的操作空间用于后期螺栓紧固与检修作业；整个装配的重心位于阀体中心轴线上，水平安装时无需额外设置承重支架，垂直安装时需注意介质流向需自下而上，保证阀芯能够依靠自重正常回落密封。

　　从结构细节来看，阀座采用嵌入式安装结构，与阀体流道的配合面设置过盈公差，保证密封可靠性，同时可根据介质特性更换不同材质的阀座密封面，比如适配温水工况可选用丁腈橡胶密封，适配高温油品可选用金属硬密封结构；阀芯密封面与阀座密封面的贴合度经过形位公差约束，全周接触均匀，避免出现局部密封不严导致的内漏问题；阀盖与阀体连接的螺栓组采用对称紧固顺序要求，避免因紧固偏斜导致阀盖密封面压合不均出现外漏。在实际工程选型中，可根据管路的公称压力、介质温度、流量参数对各零件的壁厚、密封材质进行适配调整，该装配结构的参数化建模逻辑可快速调整通径规格，覆盖常用的中小通径管路使用需求，建模过程中各零件的配合间隙、公差带设置均符合机械设计手册的相关要求，可直接导入装配环境做管路干涉检查、流场仿真分析的基础模型使用。
