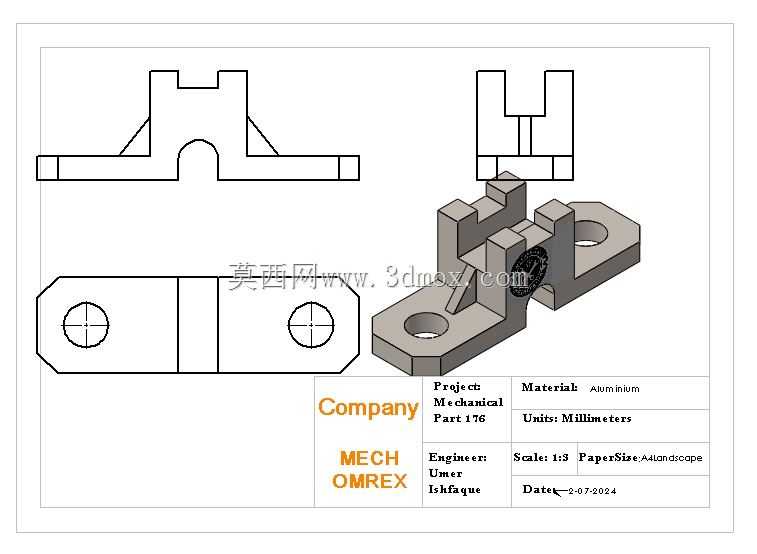

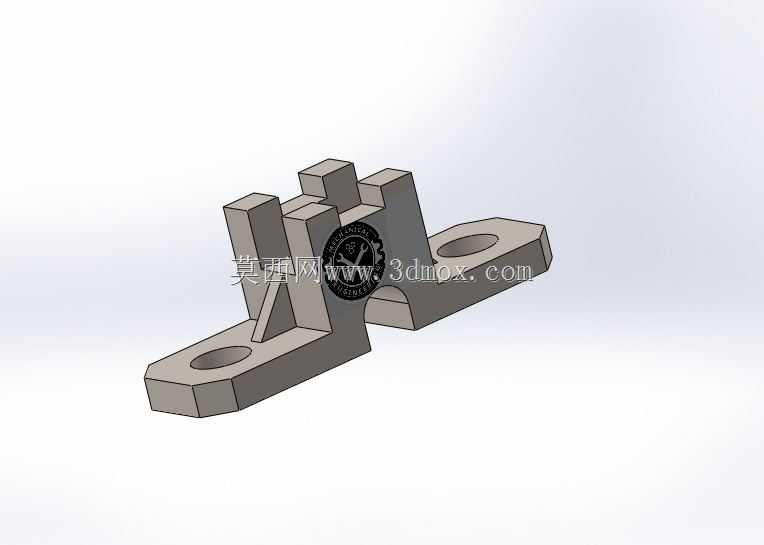

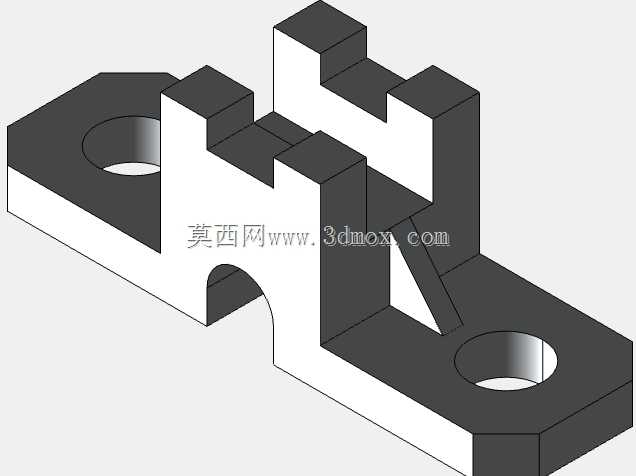

带U型槽双侧安装耳机械支撑固定件

　　该支撑固定件主要应用于小型机电设备内部的元器件定位场景，常见于电源模块周边的结构限位、小型传动组件的支座安装，也可适配低压电气柜内的元件托装需求，在需要对柱状、轴装小部件进行侧向卡位同时提供底部支撑的工位上，这类结构件的使用频率较高。从功能特性来看，零件主体上部的U型开口槽主要用于卡装直径匹配的圆柱类构件，槽口两侧的加厚凸台可承受卡装部件传递的径向载荷，避免槽口长期受力出现形变张开；两侧延伸出的水平安装耳上预制了同轴的光孔，可通过螺栓直接固定在安装基面，安装耳与主体立壁之间设置的三角加强筋，能够抵消部件受侧向力时在连接根部产生的弯矩，减少应力集中导致的断裂风险；主体立壁中部预留的半圆避让槽，可避开安装基面凸起的走线或定位销，无需额外对基面进行加工避让，降低装配适配难度。

　　设计过程中优先考虑了装配的容错性，两侧安装耳的光孔孔径略大于常用安装螺栓直径，允许装配时存在小范围的位置偏差，降低对安装基面孔位加工精度的要求；U型槽的槽口边缘做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在卡装部件时起到导向作用，方便快速对位；整体结构采用等壁厚设计，主体壁厚与安装耳厚度保持一致，在满足载荷要求的前提下减少不必要的材料堆积，若采用铝合金材质加工，可在保证结构强度的同时控制零件自重，适配对重量有要求的便携类机电设备。

　　从安装边界来看，零件整体为对称式布局，两个安装孔的中心距为固定值，安装时需保证基面的两个螺纹孔或通孔中心距与该尺寸匹配，安装耳的底面为全平面加工，与安装基面贴合时可保证足够的接触面积，避免锁紧螺栓后零件出现倾斜；上部U型槽的中心与两个安装孔的对称中心重合，卡装部件后载荷可均匀传递到两侧安装点，不会出现偏载导致的螺栓受力不均；零件总高度控制在较低范围，安装后不会占用过多上部空间，适合在内部空间紧凑的小型设备内使用，立壁后侧为平面结构，可紧贴设备内壁或其他结构件安装，无需预留额外的避让空间。

　　在实际选型适配时，需要注意U型槽的开口宽度与待卡装部件的直径匹配公差，槽宽略大于部件直径0.1-0.2mm即可，间隙过大会导致卡装后部件出现晃动，间隙过小则会造成装配困难甚至无法装入；安装耳的厚度决定了螺栓锁紧时的承压能力，若设备运行过程中存在持续振动，可在安装耳与基面之间加装薄垫片，避免长期振动导致螺栓松动；主体中部的半圆避让槽半径为固定值，若基面存在更大尺寸的凸起结构，可在不削弱立壁强度的前提下对避让槽尺寸进行微调，不会影响整体的支撑性能。这类结构件没有复杂的曲面特征，加工工艺性较好，采用常规的铣削加工即可完成所有特征的制作，也可根据批量需求选择压铸成型后再对安装孔、U型槽工作面进行精加工，有效控制加工成本；零件所有棱角处均做了小尺寸倒角，既符合机械加工的安全规范，也能避免装配过程中锐边划伤操作人员或损坏相邻的线缆、元器件。
