带环形安装位立式支撑机械零件结构设计

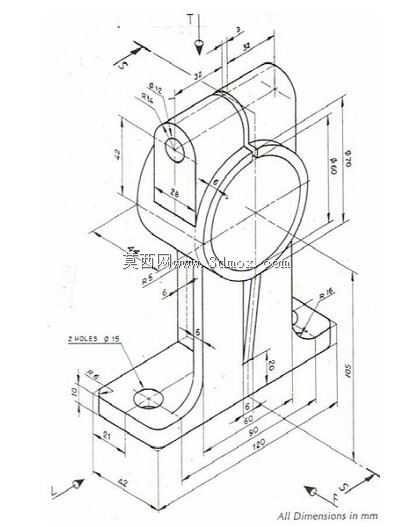

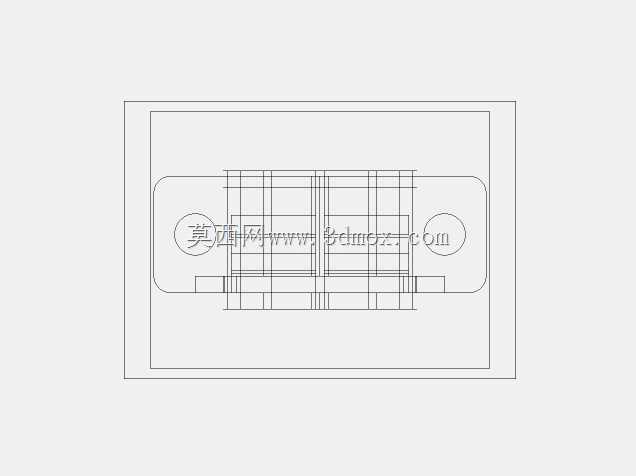

　　这类带环形安装位的立式支撑零件，多应用在小型机电设备的内部承载场景中，比如低压配电装置内的元件固定支架、小型传动机构的中间支撑基座，或是实验室小型测试设备的构件安装载体，核心作用是为相邻的环形功能元件、轴类零件提供稳定的安装基准，同时承担垂直方向的载荷传递，将上部构件的受力均匀传导到底部安装平面，避免设备运行过程中出现构件偏移、振动松脱的问题。从结构设计逻辑来看，底部采用带圆角的矩形安装底板，是为了在有限的安装空间内最大化接触面积，底板上预留的两个沉头安装孔，分别布置在底板前后端的受力集中位置，孔位做沉头处理可以让安装螺栓的头部完全埋入零件表面，不会突出干涉上部其他构件的装配，底板边缘做R角过渡，一方面是消除机加工后的锐边毛刺，避免装配时划伤操作人员或相邻线缆，另一方面也能减少应力集中，避免零件在受交变载荷时从边角位置出现开裂。

　　中部的立式支撑臂采用变截面设计，靠近底板的位置厚度更大，向上逐渐收窄，是因为支撑臂根部承受的弯矩最大，加大根部厚度可以提升整体结构的抗弯强度，而上部收窄则能在保证强度的前提下减少零件整体重量，降低材料消耗。支撑臂上部的带孔凸台，是为了穿装定位销轴或是小型转轴，凸台向外突出的尺寸刚好匹配对应配合件的安装宽度，孔位的中心高度经过严格核算，保证装配后上部环形构件的中心高度与相邻传动部件的中心高完全对齐，避免出现传动卡滞、偏磨的问题。侧面的环形安装位是整个零件的核心功能区域，环形结构的内孔尺寸与待安装的环形元件外径做间隙配合设计，配合公差选用H7/h6，既可以保证元件能够顺利装入，又不会出现过大的配合间隙导致元件晃动，环形结构与立式支撑臂之间设置了三角形加强筋，筋板的厚度根据整体受力仿真结果确定，刚好可以抵消环形构件在设备运行时产生的径向倾覆力矩，避免环形部位受载后与支撑臂连接处出现断裂。从尺寸边界来看，零件总长度控制在62mm，总宽度42mm，总高度90mm，属于小型安装支撑件，安装时只需要在安装基板上对应两个沉头孔的位置加工两个M5的螺纹孔，就可以完成零件的固定，不需要额外的定位结构，因为底板的两个侧边可以作为定位基准，装配时靠紧安装面上的定位挡边就能快速找正位置。零件上部的销轴孔直径为8mm，孔的深度贯穿整个凸台，穿装销轴后可以在孔的端部加装开口销防止销轴脱出，环形安装位的内孔直径为40mm，深度15mm，刚好可以容纳厚度12mm以内的环形功能元件，元件装入后可以通过环形侧面预留的紧定螺钉孔进行锁紧，防止元件转动。

　　在实际加工过程中，这类零件如果采用铝合金材质，可以通过铣削一次装夹完成大部分型面的加工，只有侧面的环形内孔需要翻面装夹加工，翻面时以底板底面和两个侧边作为定位基准，可以很好地保证环形孔与上部销轴孔的位置度公差，位置度控制在0.05mm以内就能满足大部分小型机电设备的装配精度要求。如果采用钢板焊接结构，则需要先分别下料底板、支撑臂、环形圈、加强筋和上部凸台，焊接时使用专用工装定位各个部件的相对位置，焊接后做去应力退火处理，再进行机加工保证各个安装孔和安装面的尺寸精度，焊接结构的零件整体刚性更好，适合承载更大的载荷场景，比如小型传动设备的张紧轮支撑座。

　　在实际选型应用时，需要根据上部承载元件的重量和运行时的振动幅度选择对应的材质和加工方式，如果是静态安装的电气元件固定，选用普通Q235钢板焊接后做喷塑处理即可满足防腐和强度要求，如果是有相对运动的传动部件支撑，则建议选用45号钢或是铝合金材质做整体机加工，保证零件的尺寸稳定性和长期使用的精度保持性。这类支撑零件虽然结构不算复杂，但各个尺寸的配合、加强筋的布置、安装孔的位置都直接影响整个机构的运行稳定性，设计时需要充分考虑相邻构件的装配干涉问题，比如环形元件安装后是否会和支撑臂产生摩擦，销轴穿装后是否会影响环形元件的转动，底部螺栓拧紧时是否会因为支撑面不平导致零件变形，这些细节都需要在三维建模阶段通过装配干涉检查逐一验证，避免实际加工装配后出现无法安装的问题。
