铝型材框架式金属表面小型扫描检测装置

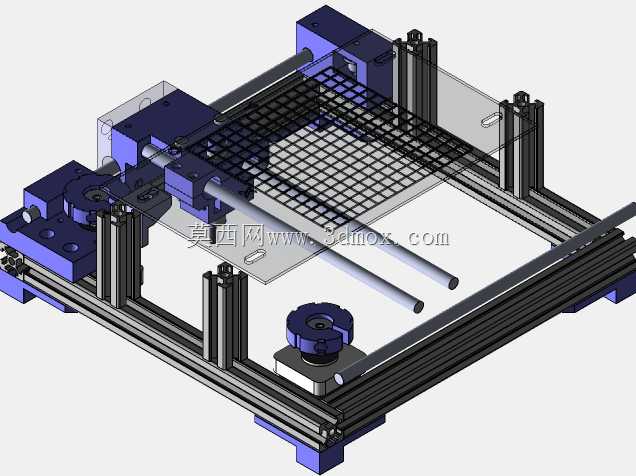

这套扫描装置的核心应用场景面向实验室小尺寸金属样件的平面轮廓检测与表面覆盖面积测算，区别于工业产线在线高速扫描设备，它更适配教学实验、小批量样件初测这类对扫描速度要求不高，但对搭建成本、结构可调整性有明确要求的使用场景。整套设备的承载框架采用标准工业铝型材拼接搭建，型材选型兼顾结构刚性与组装便捷性，框架整体的安装边界控制在桌面级设备范畴，可直接放置在常规实验工作台面上使用，不需要额外做地面固定，底部预留的调节脚垫可以抵消工作台面的平面度误差，保证扫描运动平面的水平基准稳定。

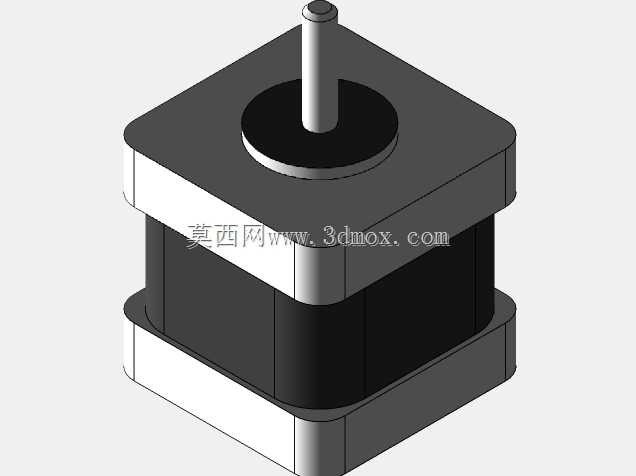

设备的运动执行部分采用双光轴直线导轨作为X、Y轴的运动导向，导向轴通过型材自带的槽型螺母直接固定在框架上，省去了额外的安装转接板，既压缩了整体组装成本，也降低了装配时的形位公差调整难度。两个轴向的传动采用同步带轮配合步进电机的方案，步进电机直接固定在框架端部的安装座上，不需要额外设计复杂的电机转接支架，传动同步带的张紧可以通过调整电机安装座的位置实现，日常维护调整不需要拆解过多结构件。扫描执行端搭载的位移传感模块固定在Y轴的滑动安装板上，安装板预留了多组安装孔位，可以根据实际检测需求更换不同量程、不同精度的传感探头，不需要重新加工整套运动滑台结构。

扫描区域的承载平台采用透明亚克力板材制作，平台下方预留了充足的走线空间，所有电机、传感模块的线缆都可以通过铝型材的内置槽走线，避免线缆外露干扰运动部件的正常运行。平台的平面度在装配时通过多点位顶丝调整，保证整个扫描行程内传感探头到被测金属表面的距离处于传感器的有效量程范围内，不会出现局部超量程导致的扫描数据失真。设备的控制部分采用开源控制板作为核心控制器，配合可视化上位机程序，可以实时显示扫描得到的金属表面轮廓数据，自动计算被测区域的覆盖面积参数，上位机程序预留了数据导出接口，扫描得到的轮廓数据可以直接导出用于后续的数据分析或者加工路径生成。

从设计思路上看，整套装置没有追求过高的扫描精度与运动速度，而是优先考虑结构的可复制性与组装便捷性，所有结构件除了3D打印的电机座、探头安装块之外，全部采用标准工业铝型材、标准光轴、标准紧固件拼接，加工件占比极低，使用者可以根据自身的检测需求快速调整框架尺寸、更换不同行程的导向轴，适配不同尺寸的金属样件检测需求。设备的运动行程覆盖常规小尺寸金属样件的检测范围，X轴有效行程可以满足单方向最大200毫米尺寸样件的扫描需求，Y轴有效行程与X轴形成正方形扫描区域，足够覆盖大多数教学实验、课程设计中用到的金属样件尺寸。

在实际使用过程中，被测金属样件直接放置在亚克力承载平台上，不需要额外制作专用夹具，依靠样件自身的重力即可保证扫描过程中样件不会发生位移，如果遇到重量较轻的薄金属片，也可以通过平台周边预留的压片安装孔加装简易压块固定。整套设备的运动控制逻辑采用逐行扫描的方式，传感探头在X轴匀速运动过程中连续采集表面高度数据，完成一行扫描后Y轴进给设定的步距，再进行下一行的数据采集，直到覆盖整个设定的扫描区域，这种扫描逻辑对控制器的运算能力要求不高，不需要高性能的运动控制卡即可实现稳定运行，进一步降低了整套装置的搭建成本。

考虑到实验场景下的使用需求，整套装置的所有外露运动部件都没有加装全封闭外罩，一方面是方便使用者观察扫描过程中的探头运行状态，及时调整探头高度或者样件位置，另一方面也方便在出现卡滞、走线干扰等故障时快速排查问题。框架侧面预留了控制板的安装位置，可以将控制板、驱动模块直接固定在铝型材框架上，不需要额外制作独立的电控箱，进一步压缩了设备的整体占用空间。设备的供电采用常规低压直流供电，不需要接入工业高压电源，在普通实验室环境下即可直接通电使用，对使用场地的供电条件没有特殊要求。
