DuctoBarras系统温湿度传感安装固定支架

这款配套Ducto Barras系统的温湿度传感固定结构，最早是在母线槽内部环境监测的配套项目里接触到的，当时现场运维反馈母线槽长期运行时，接头位置温升叠加电缆沟返潮带来的凝露问题，很容易触发绝缘告警，传统的扎带固定传感器不仅容易移位，还会因为扎带老化松脱导致监测点位偏离，才催生了这类专用固定结构的设计需求。

从实际应用场景来看，这类结构主要适配密集型母线槽、低压柜进线仓、电缆竖井这类狭长型的电气安装空间，这类空间的共同特点是安装面多为平整的金属板材，没有预留专用的传感安装孔位，同时内部布线紧凑，留给传感器的安装间隙非常有限，不能采用体积过大的固定座，也不能在原有母线壳体上额外打孔破坏防护等级。

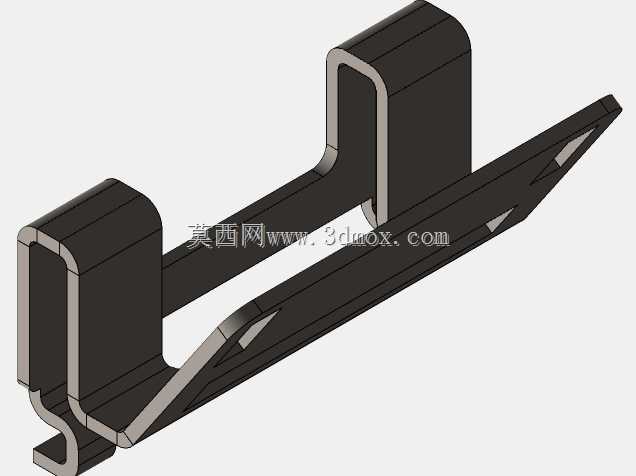

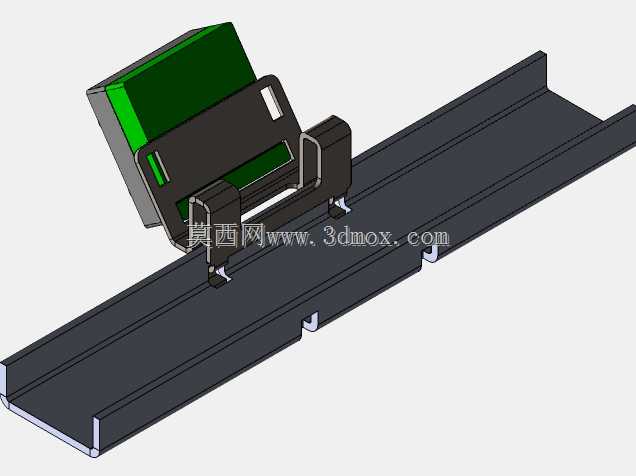

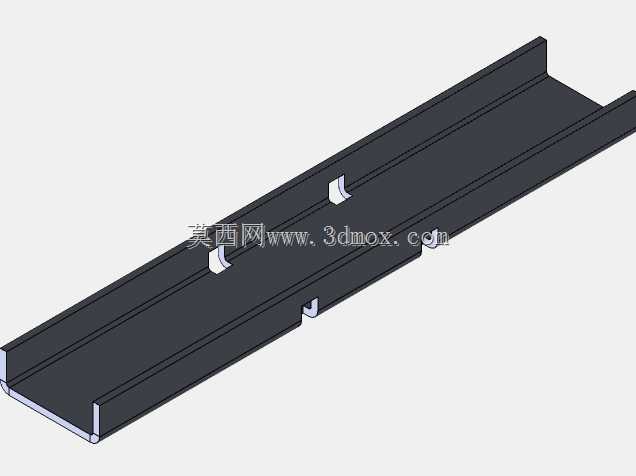

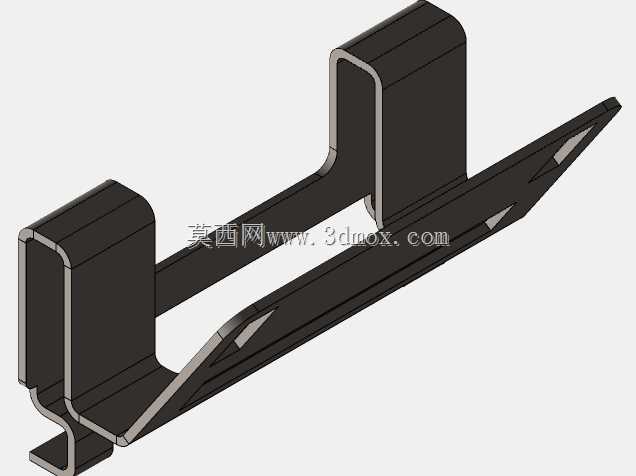

设计思路上完全围绕无孔快装的核心需求展开，整体采用一体化钣金折弯成型，没有额外的拼接零件，避免了装配公差带来的安装松动。结构分为两个功能区段，一端是双立边构成的夹持仓，立边的折弯半径严格匹配常用温湿度传感器探头的外壳尺寸，内侧预留0.2mm的过盈量，探头推入后依靠钣金的弹性形变卡紧，不需要额外打胶或者螺丝固定，后期校准更换的时候直接拔出即可，维护效率比传统固定方式高很多。另一端是带三角尖端的插装翼板，翼板的尖端做了45度倒角处理，安装时可以直接顺着母线槽侧板的拼接缝隙插入，翼板上的三角定位凸起会卡入缝隙的阻尼位置，不需要额外钻孔攻丝，也不会破坏原有母线的喷塑层和密封结构，完全满足IP40以上的柜体防护要求。

尺寸边界的设定完全贴合现有电气安装的通用规范，夹持仓的内部净宽适配市面主流的圆柱型温湿度探头外径，整体安装完成后突出安装面的高度控制在20mm以内，不会和母线内部的铜排、绝缘隔板产生干涉，翼板的总长度经过反复验证，插入缝隙后不会触碰到内部的带电导体，同时保留足够的抗拉扯强度，能承受常规运维触碰、线缆拖拽带来的外力，不会出现松脱移位的情况。折弯处的圆角处理避免了安装时划伤操作人员，也不会割破传感器的引线外皮，所有锐边都做了倒钝处理，符合电气辅件的安全设计要求。

从功能特性来看，这种结构除了固定传感器本体，还能让探头的感应面和安装面之间保留3mm左右的间隙，避免传感器直接贴在金属壳体上导致温度测量出现偏差，间隙内的空气流通也能保证湿度检测的响应速度，不会因为贴附安装导致凝露检测滞后。钣金材质的选用兼顾了刚性和弹性，长期在-20℃到85℃的电气设备工作温度区间内不会出现形变失效，表面的发黑处理也能适配电气柜内部的防氧化要求，不会因为长期运行产生锈渍污染内部绝缘件。

实际选型适配的时候，需要注意对应安装缝隙的宽度，翼板的插入段厚度适配1mm到2.5mm的板材拼接缝，如果缝隙过宽可以在翼板两侧加贴薄绝缘垫片调整阻尼，过窄的场景可以适当修磨尖端倒角，不需要改动整体结构就能适配大部分低压配电场景的安装需求。相比传统的螺丝固定、胶粘固定方式，这种结构不会因为长期温度循环导致胶层失效，也不会因为打孔破坏柜体的电磁屏蔽性能，在母线槽、环网柜、电缆分支箱这类需要多点布设温湿度监测点的场景里，能大幅降低现场安装的工时，同时保证监测点位的位置精度，避免因为传感器移位导致的监测数据失准，给配电系统的状态运维提供可靠的硬件支撑。
