电源变压器配套铸铝接线防护壳体

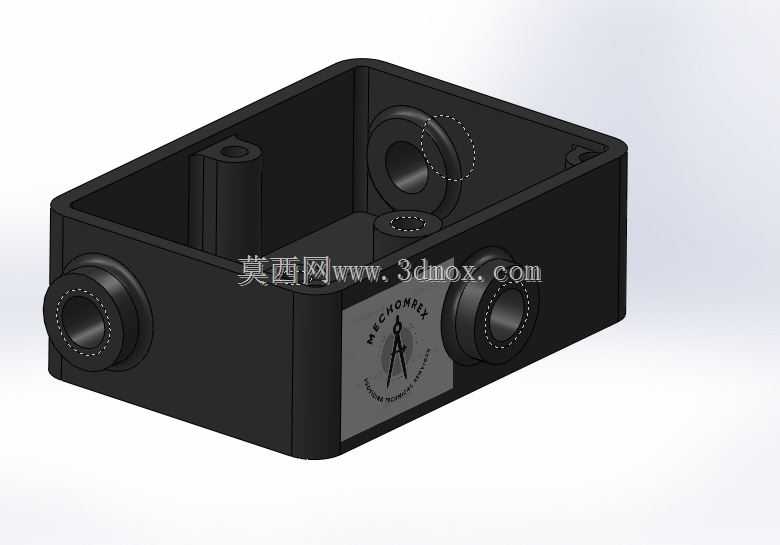

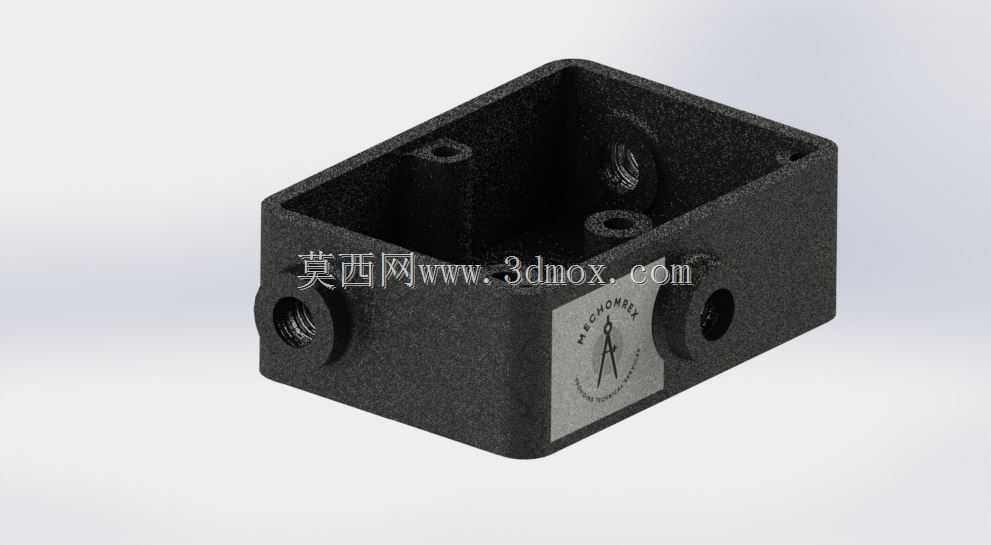

　　这款接线壳体主要配套小功率电源变压器使用，在工业控制机柜、户外小型供电节点、低压配电支路等场景中承担接线端防护、线路分线转接的作用，避免变压器出线端直接裸露在外，降低积尘、误触碰、潮气侵入带来的短路或接触不良风险。从结构设计来看，壳体采用一体式压铸成型的腔体结构，整体为矩形敞口设计，侧壁预留的螺纹过孔分别对应进线与出线方向，孔位内置标准管螺纹，可直接匹配金属防水接头，无需额外做孔位扩孔或攻丝处理，现场装配时能直接穿线锁紧，减少现场二次加工的工作量。

　　腔体内部的凸台结构是专门为接线端子排固定预留的安装位，凸台高度经过测算，刚好能让端子排固定后底部与壳体内底保留3mm左右的间隙，避免接线时导线端头的金属毛刺直接接触壳体造成接地隐患，同时凸台上的安装孔位同轴度控制在0.1mm以内，适配市面上主流的TB系列接线端子排直接安装，不需要额外调整孔位。侧壁上的标识粘贴位做了微凹的平面处理，粘贴电路标识标签后不会因为壳体搬运、安装过程中的剐蹭导致标签起翘脱落，方便后期运维时快速识别线路走向。

　　从安装边界来看，壳体的外部长宽尺寸控制在100mm*70mm区间，整体高度50mm，属于小型接线防护壳体，安装时不需要占用过多的柜内空间，壳体底部的两个沉头安装孔位中心距为85mm，可直接固定在变压器旁的安装支架或者柜内安装梁上，沉头孔设计能让固定螺丝完全沉入孔内，不会突出壳体表面影响上盖装配。设计过程中特意将壳体的边角做了R3的圆角处理，一方面是压铸工艺的脱模需求，减少压铸时的应力集中，避免壳体成型后边角出现缺料、裂纹的问题，另一方面也能避免安装维护时尖锐边角划伤操作人员。壳体的壁厚均匀控制在2.5mm，既保证了整体结构强度，在承受常规的外力挤压时不会出现变形，也不会因为壁厚过厚导致整体重量过大，增加安装支架的负载。腔体内壁的拔模斜度控制在1.5度，既方便压铸脱模，也不会因为斜度过大导致内部有效使用空间被过多占用，能容纳最多6位接线端子排同时接线，满足小功率变压器多组低压输出的分线需求。两侧的进出线孔高度距离壳体底部20mm，接线时导线进入腔体后自然向上弯折接入端子排，不会出现导线过度弯折损伤线芯的问题，同时孔位高度也能避免腔体内意外产生的凝露顺着导线流出孔外，影响外部线路绝缘性能。

　　在实际使用场景中，这类接线壳体除了配套电源变压器使用，也可作为小型传感器线路的转接防护盒使用，不过其孔位间距、内部安装位的初始设计都是围绕变压器接线场景做的匹配，比如内部预留的接地柱安装位，刚好对应变压器外壳接地的接线需求，可直接将接地导线固定在腔体内的接地柱上，实现壳体与变压器等电位连接，满足低压配电的接地防护要求。壳体的敞口边缘做了一圈1mm宽的止口结构，配套上盖安装时，止口可以嵌入上盖的凹槽内，配合密封胶条就能达到IP54的防护等级，适配普通户外或者多粉尘的车间环境使用，不需要额外做密封处理。
