电源变压器用钣金折弯成型结构件

在中小功率电源变压器的生产装配环节，钣金折弯结构件是承担绕组固定、铁芯限位、安装定位功能的核心配套零件，这类零件的成型精度直接决定变压器整体装配公差、运行时的结构稳定性以及长期使用的抗振动疲劳性能。不同于通用钣金支架，适配电源变压器的折弯件需要兼顾电气绝缘间隙预留、导磁结构避让、安装孔位同轴度等多重约束，设计阶段需要先明确变压器铁芯的叠厚尺寸、绕组端部的突出高度、引脚焊盘的排布位置，再反向推导折弯件的各段展开长度，避免成型后与绕组、引脚产生结构干涉。

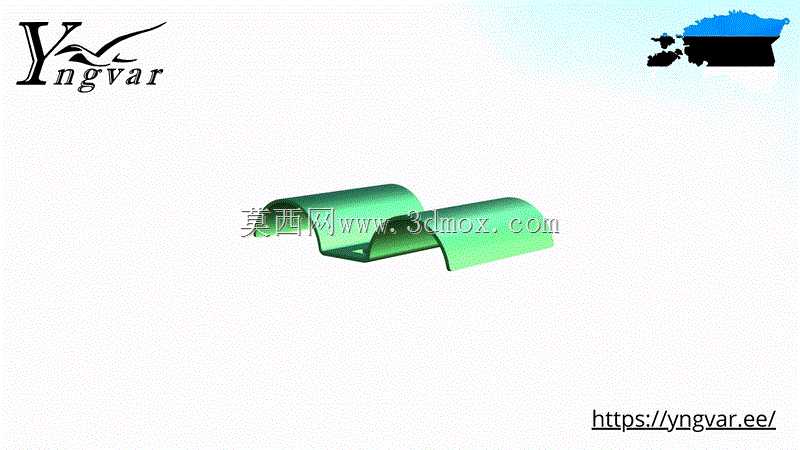

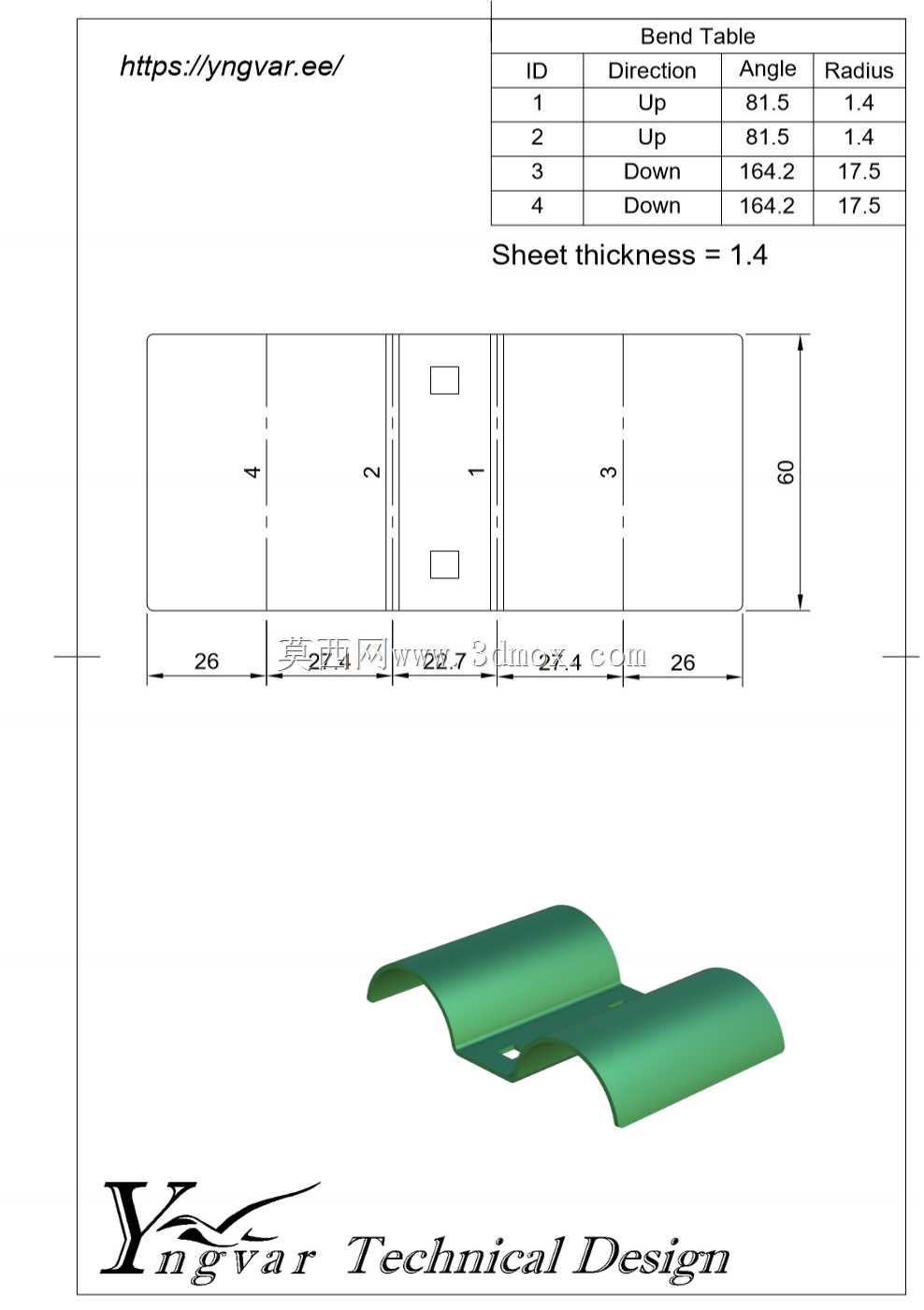

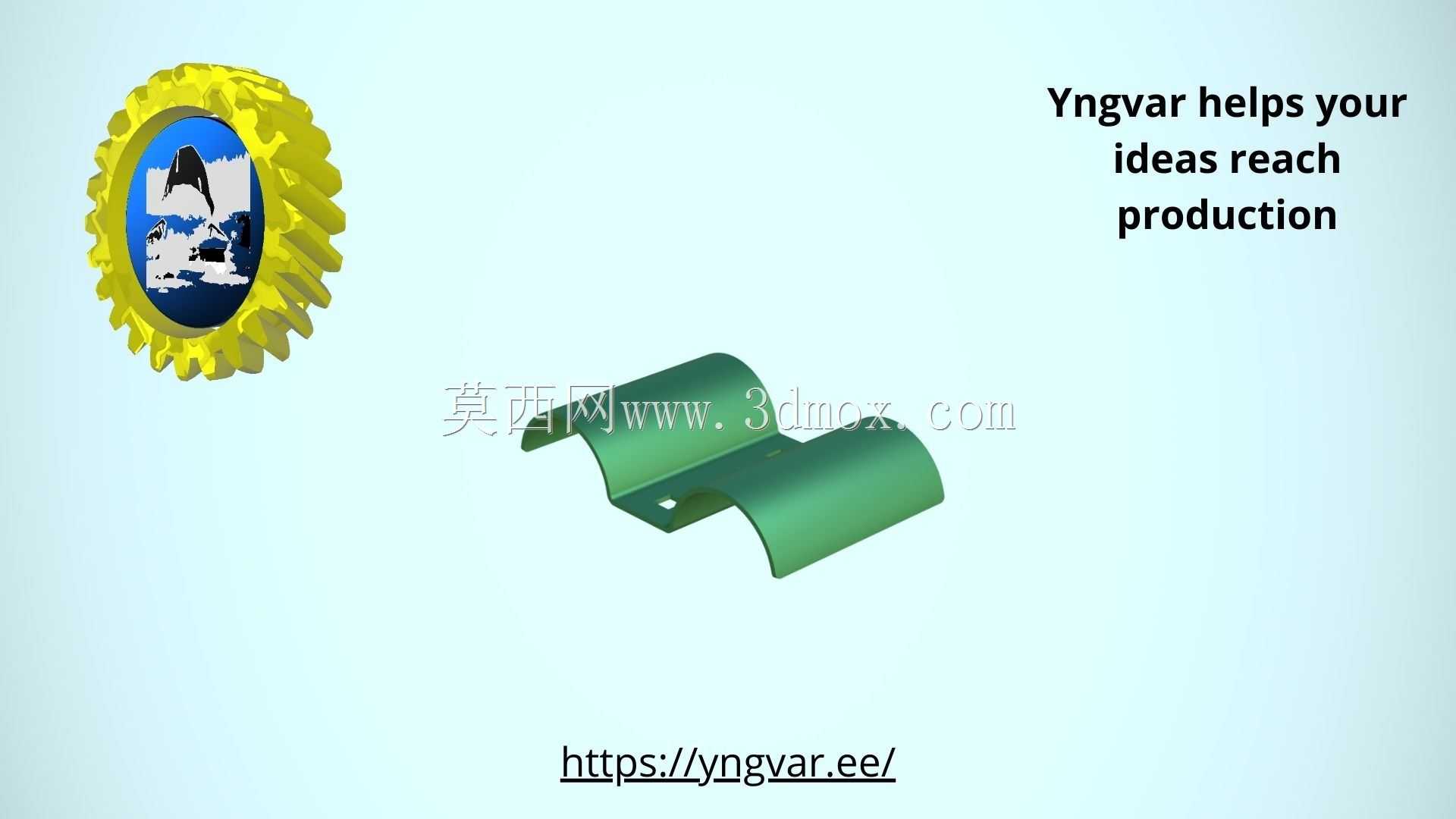

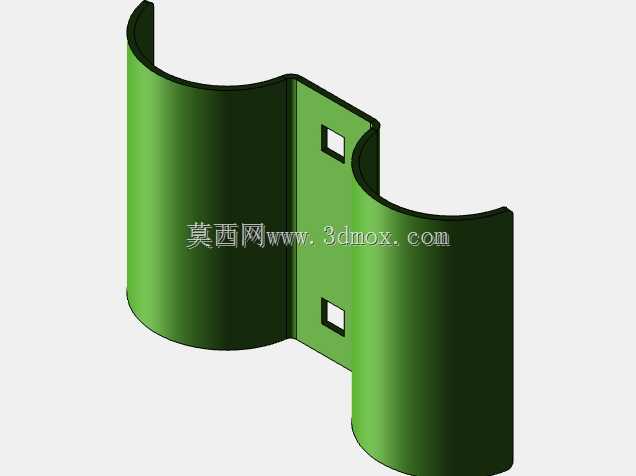

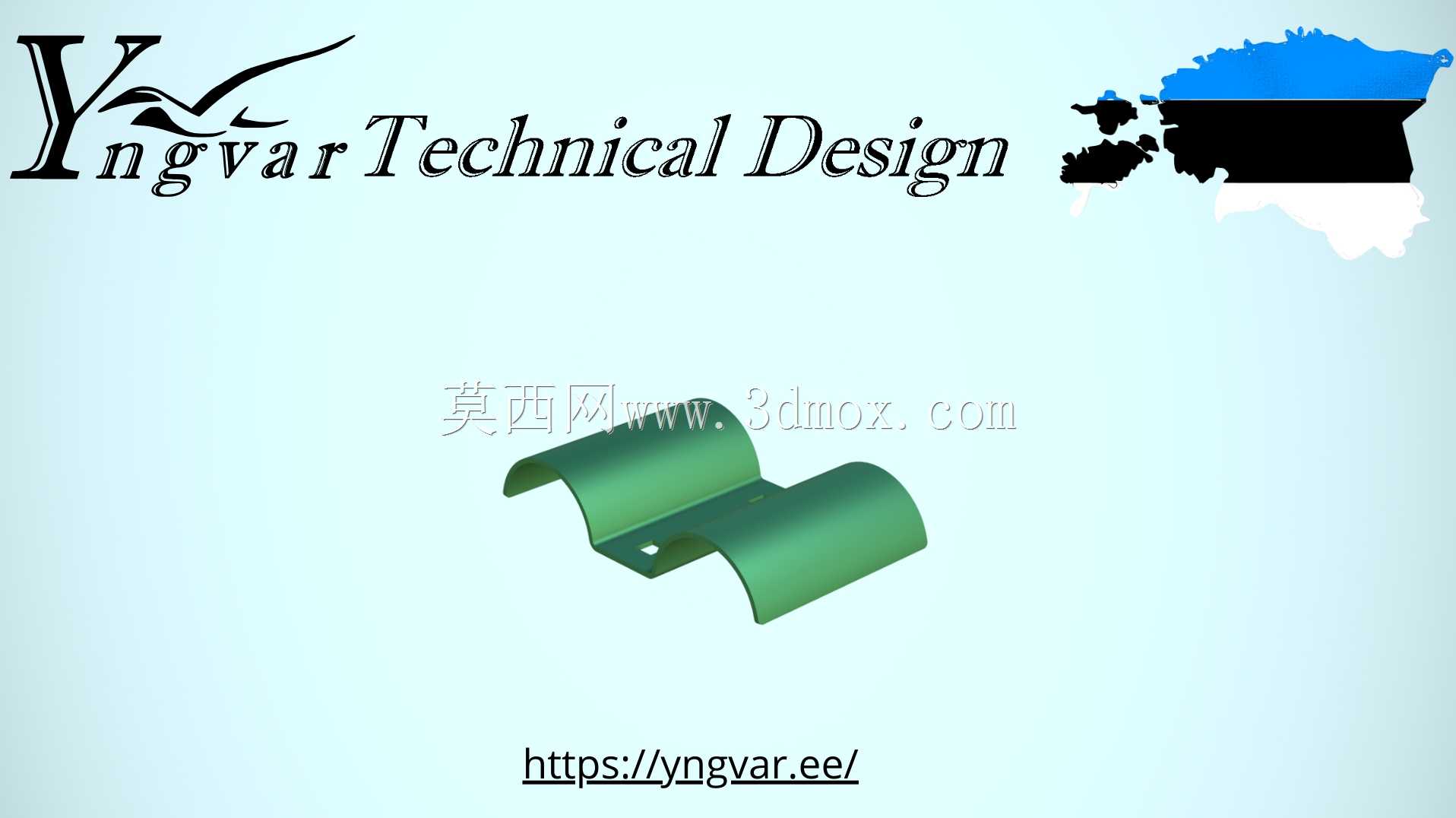

从结构设计逻辑来看，这类双圆弧过渡的折弯结构，主要用于卡接变压器的C型铁芯侧部，两段平行的圆弧折弯面分别贴合铁芯的上下圆弧倒角，平直段则贴靠铁芯的叠片侧面，通过折弯形成的弹性抱紧力实现铁芯的预固定，减少后续灌封工序中铁芯移位的概率。设计时折弯半径的取值需要匹配所选钣金材料的延伸率，若采用常用的0.8mm厚镀锌钢板，内折弯半径取1.2倍板厚即可避免折弯处出现裂纹，同时折弯线的位置需要距离板材边缘至少2.5倍板厚，防止成型时边缘出现撕裂缺陷。

实际生产应用中，这类折弯件的安装边界需要严格匹配变压器整机的安装仓尺寸，零件的总宽度需要比安装仓的限位槽宽度小0.1-0.2mm，保证装配时可以顺利滑入，同时折弯件上预留的安装孔位需要与变压器底座的固定柱位置完全同轴，孔位公差控制在±0.05mm范围内，避免装配时出现孔位错位无法锁付螺丝的问题。折弯件的表面处理需要根据变压器的使用环境选择，常规室内使用的电源变压器可采用镀锌钝化处理，若用于潮湿工况的户外电源设备，则需要在折弯成型后增加静电喷塑工序，提升零件的防锈耐腐蚀能力，同时喷塑层的厚度需要控制在0.06-0.1mm之间，避免涂层过厚导致装配尺寸超差。

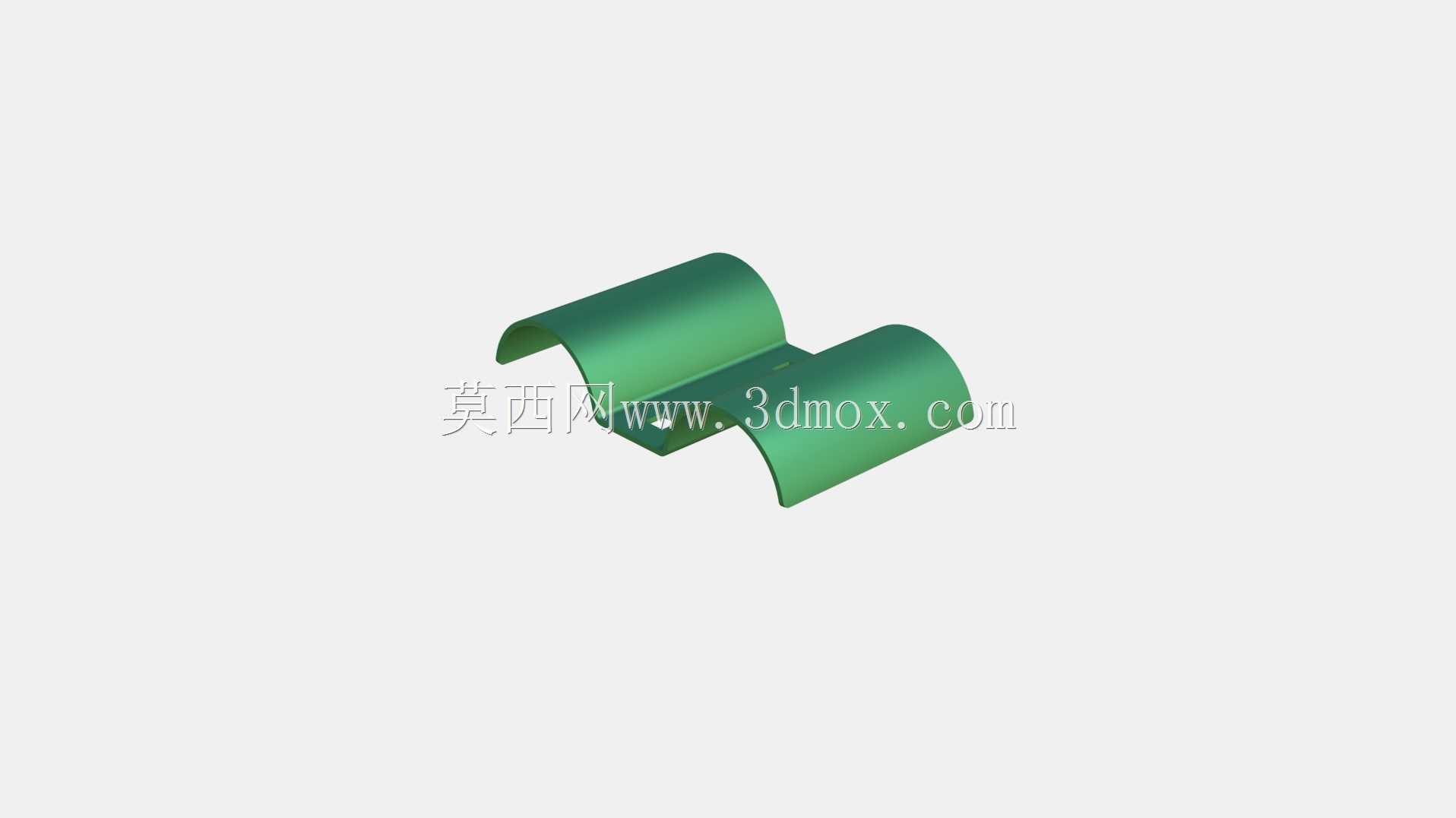

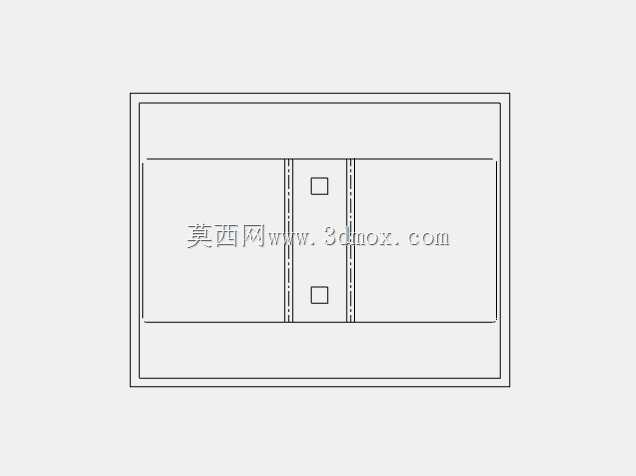

在折弯工序的工艺排布上，需要先完成板材的落料、冲孔，再进行折弯成型，落料时需要考虑折弯处的材料拉伸延展量，提前在展开图中扣除对应的折弯系数，保证成型后各段尺寸符合设计要求。对于这类带双圆弧折弯的零件，需要采用分步折弯的工艺，先完成两侧平直段的90度预折弯，再通过成型模压出圆弧段，避免一次成型导致板材局部应力集中出现变形。成型后的零件需要进行形位公差检测，保证两个圆弧面的同轴度误差不超过0.1mm，平直段的平面度误差不超过0.08mm，防止装配后铁芯出现倾斜，导致变压器绕组与铁芯之间的绝缘间隙不均匀，引发放电风险。

从设备适配的角度来看，这类钣金折弯件不仅可以用于小型开放式电源变压器，也可适配部分灌封式变压器的内部骨架定位，当用于灌封式变压器时，折弯件上需要预留直径2-3mm的溢胶孔，保证灌封时环氧树脂可以充分填充零件与铁芯之间的间隙，提升整体结构的粘接强度。此外，折弯件的边缘需要做倒钝处理，去除落料、冲孔产生的毛刺，防止毛刺刺破变压器的绝缘层，造成电气安全隐患，倒钝后的边缘粗糙度需要控制在Ra6.3以下，避免锋利边角划伤装配人员的手部，也防止后续套设绝缘套管时划破套管壁。

在长期运行的可靠性验证层面，这类折弯件需要通过对应的振动测试、高低温循环测试，保证在-20℃到85℃的工作温度范围内，折弯处的抱紧力不会出现明显衰减，避免变压器经过长期温度循环后铁芯松动，产生运行噪音。设计阶段也可以通过有限元仿真模拟折弯件的受力情况，优化圆弧段的折弯角度与平直段的长度，在保证足够抱紧力的前提下，尽可能降低零件的材料消耗，实现结构轻量化与成本控制的平衡。
