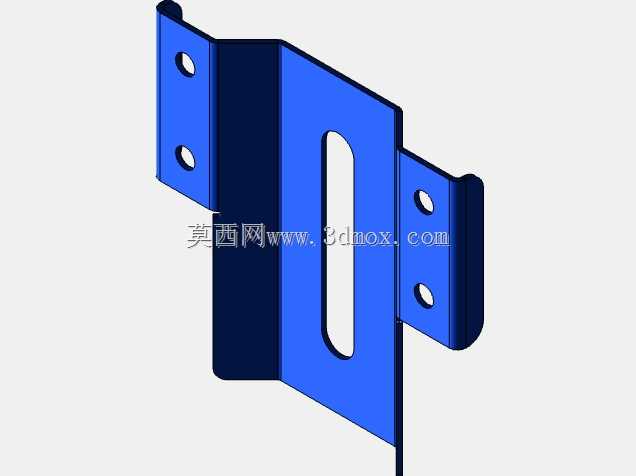

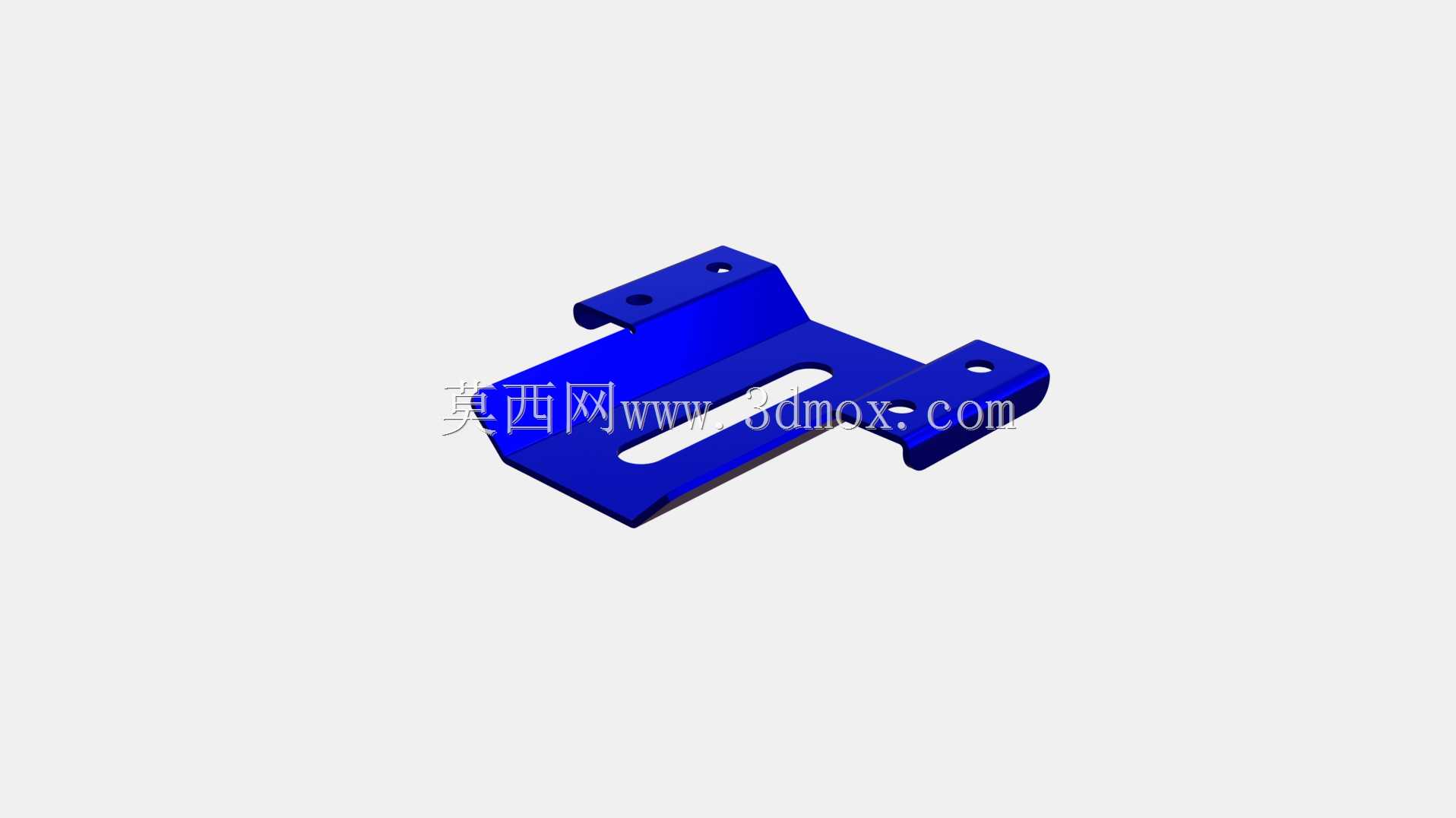

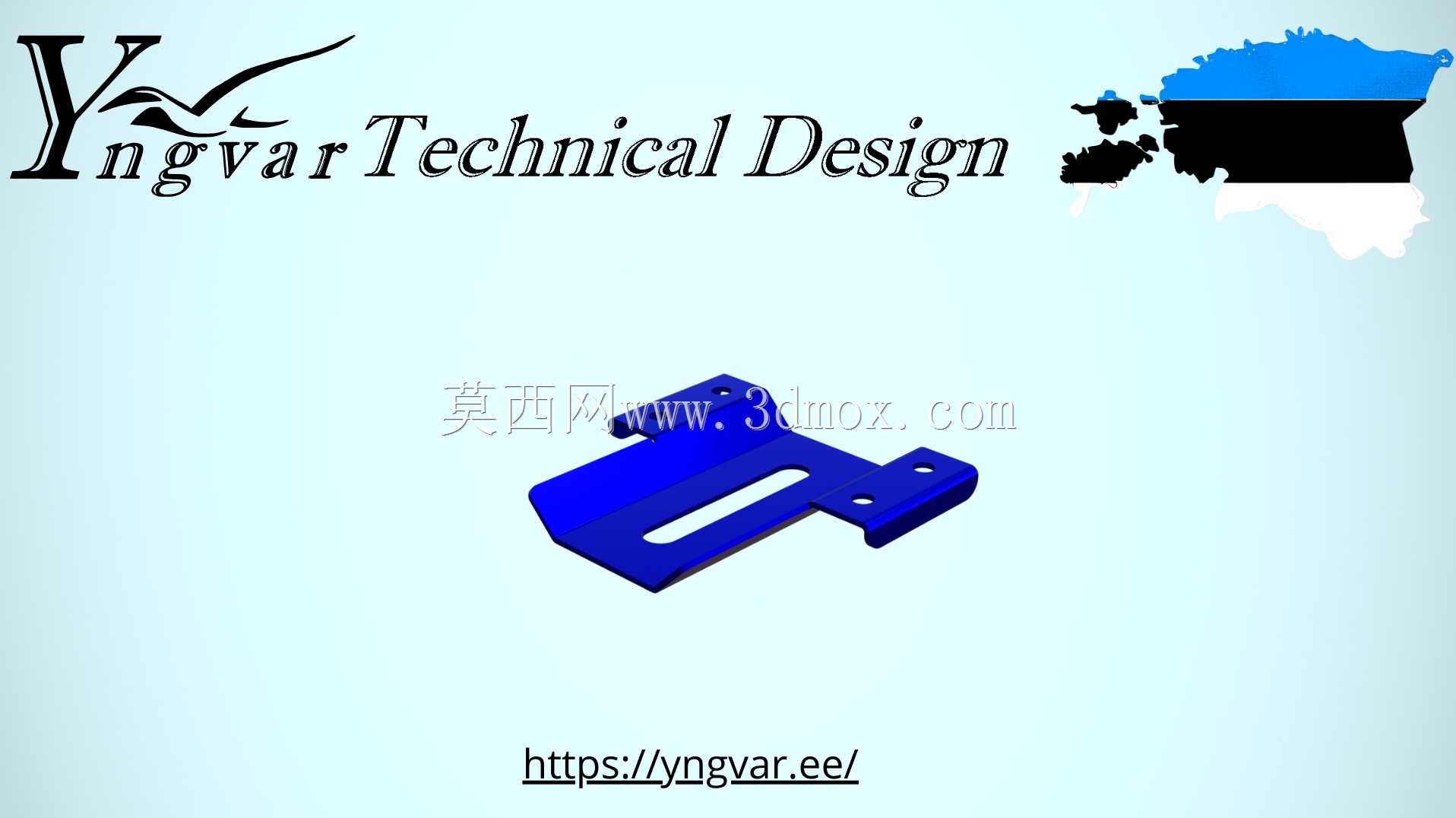

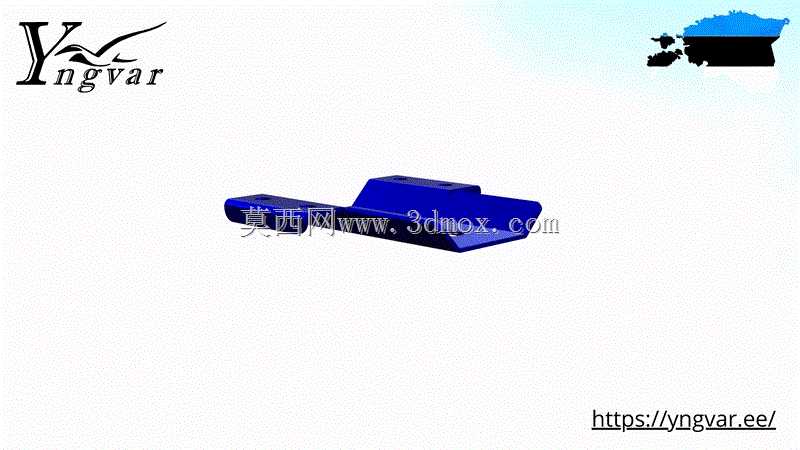

电源变压器配套钣金切割折弯结构件

在中小功率电源变压器的批量生产配套环节，这类钣金切割折弯件是绕组固定、外部防护与安装衔接的核心承载结构，并非独立使用的终端零件，其设计精度直接影响变压器成品的装配公差、抗振性能与长期运行稳定性。从实际产线应用来看，这类结构件多用于工频开放式电源变压器的端部固定场景，适配功率区间覆盖50VA到500VA的常见民用、工业控制类变压器产品，在小型工控电源、楼宇控制模块、小型机电设备的供电单元中应用广泛，替代了早期采用电木支架固定的方案，在抗冲击、耐温性能上有明显提升，同时钣金件的一体折弯成型工艺，相比拼接式支架减少了装配环节的紧固件数量，降低了批量生产的装配工时。

设计这类钣金件时，首先要匹配对应型号变压器的铁芯叠厚与绕组外径尺寸，折弯边的内轮廓需要和铁芯端部的凸台尺寸留0.2mm的装配间隙，既避免过盈装配导致铁芯硅钢片受力错位产生额外空载损耗，也防止间隙过大导致变压器运行时产生绕组松动、共振异响。激光切割的下料环节需要严格控制割缝的热影响区，对于采用冷轧钢板作为基材的零件，切割边缘的热变形量要控制在0.1mm以内，否则后续折弯时会出现折弯边直线度超差，无法和变压器铁芯端面贴合。折弯工序的参数设定需要匹配板材厚度，常见的1.2mm厚冷轧钢板折弯时，下模开口宽度选择8倍板厚，折弯半径取0.5倍板厚，避免折弯处出现裂纹或者回弹角度超差，折弯后的零件平面度公差要控制在0.3mm以内，保证后续安装时和设备壳体的安装面完全贴合。

从安装边界来看，这类钣金件的安装孔位需要和变压器配套的PCB板或者设备安装架的孔位完全匹配，孔位公差按照IT12级控制，折弯边的高度不能超出变压器绕组的端部高度，避免后续安装绝缘端盖时出现干涉，零件的边缘需要做去毛刺处理，尤其是切割面的锋边要倒R0.3的圆角，防止装配时划伤漆包线的绝缘层造成绕组短路。零件表面的处理通常采用彩锌钝化工艺，镀层厚度控制在8μm以上，满足常规工业环境下的防锈要求，若应用在潮湿环境的供电设备中，还可以更换为镀镍或者喷塑处理，提升耐盐雾性能。

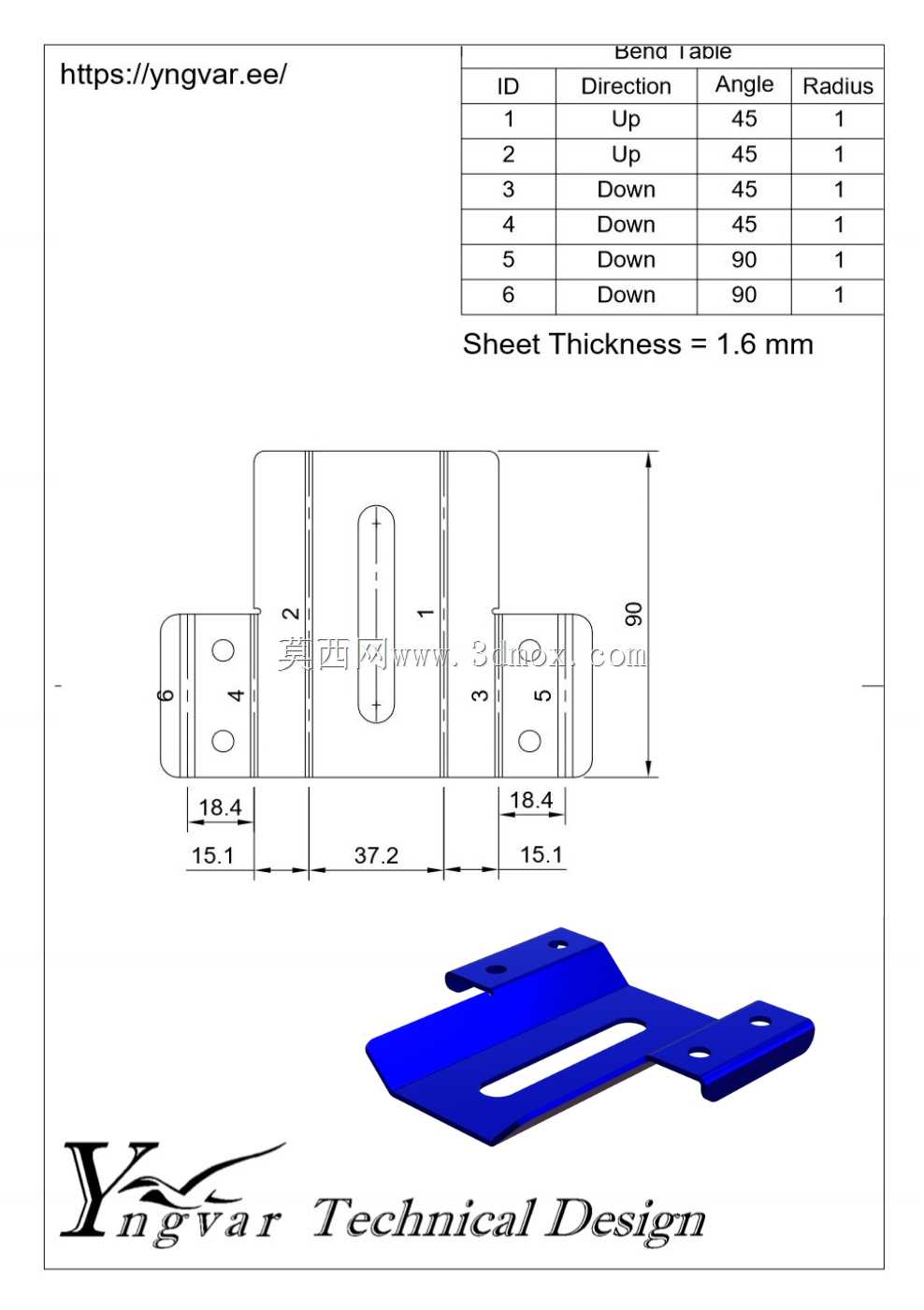

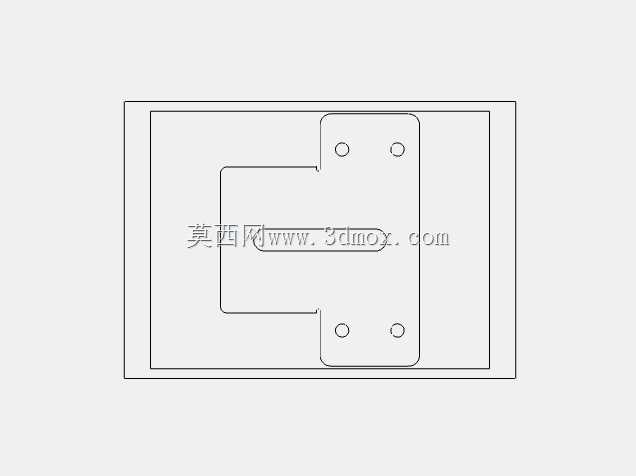

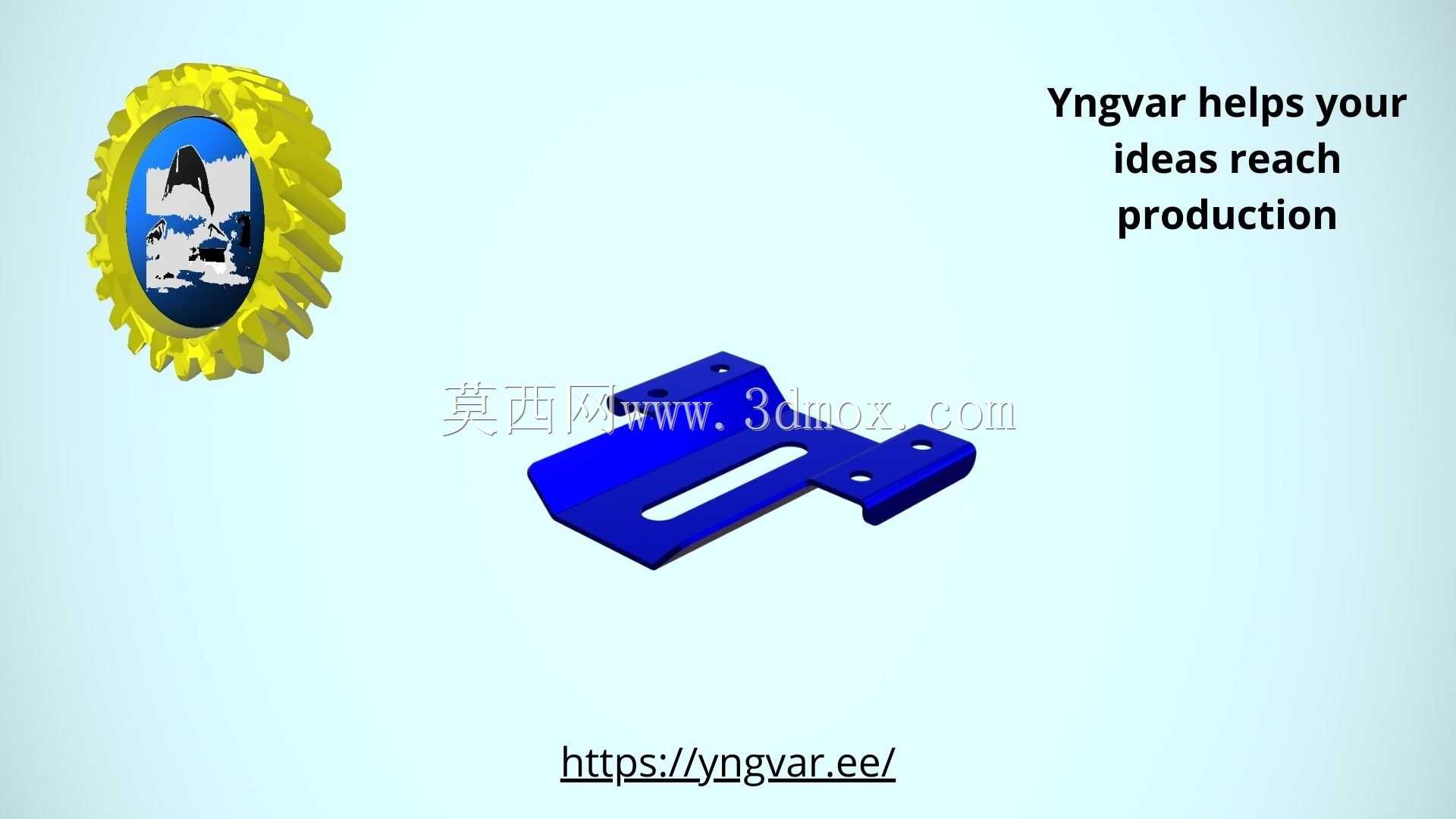

在实际建模过程中，这类钣金件需要采用钣金模块进行参数化设计，将折弯系数、K因子按照实际板材的性能设定准确，保证展开后的切割图纸尺寸和实际加工尺寸一致，避免出现展开尺寸错误导致整批零件报废。设计时还要预留工艺缺口，在折弯交汇的位置开出宽度2mm的止裂槽，防止折弯时材料拉扯导致零件变形，切割下料的图纸中不能包含任何和切割轮廓无关的标注、标识内容，所有折弯方向、折弯半径的标注要统一放在折弯工序图纸中，和激光切割图纸分开输出，避免车间加工时出现工序混淆。这类零件虽然结构简单，但是作为变压器的核心固定结构，其尺寸精度直接影响整个电源模块的装配良率，在设计时需要反复核对和铁芯、绕组、安装架的配合尺寸，在满足结构强度的前提下尽量减小板材厚度，降低零件的整体重量与材料成本，同时要兼顾加工工艺性，尽量减少不必要的折弯工序，将零件的折弯次数控制在3次以内，提升批量加工的效率，降低加工成本。在实际产线验证阶段，需要先做小批量试装，检查零件和变压器铁芯的配合松紧度、安装孔位的对位精度，以及折弯边是否会和绕组的引出线产生干涉，确认所有配合尺寸无误后再批量投产，避免出现批量尺寸超差的问题。
