户外云母板材拼装式小型防护舱结构

这款小型防护舱结构，最初是针对户外小型电源变送设备的户外布设需求设计的，核心解决户外裸露设备的防晒、防雨、防外力磕碰问题，在城郊配电节点、小型光伏并网台区、田间农用供电点位都有明确的适配场景。整体舱体采用3mm厚云母板材作为主材，这种材料本身具备优异的绝缘性能与耐候性，相比传统金属壳体不会产生涡流损耗，同时自重更轻，现场拼装不需要大型吊装设备，两名施工人员即可完成整体组装，大幅降低偏远点位的施工成本。

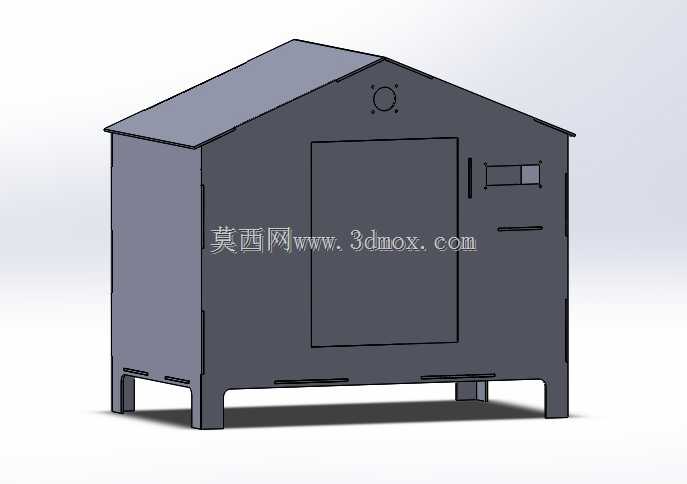

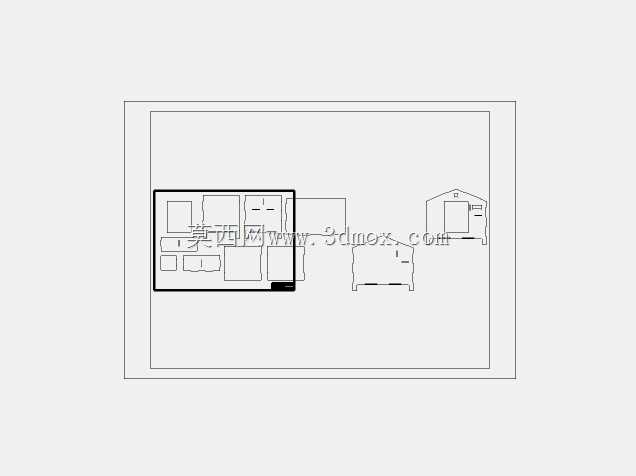

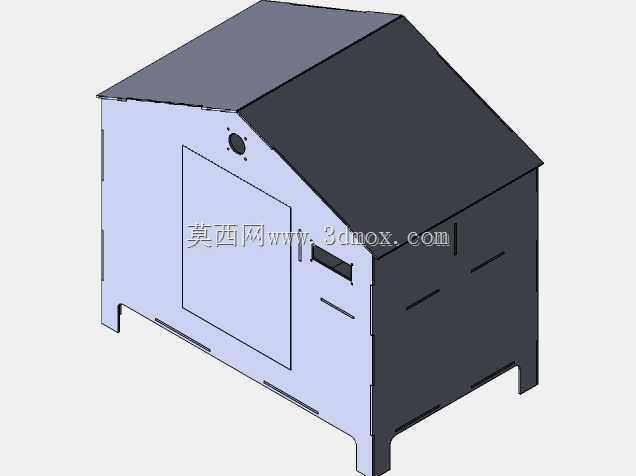

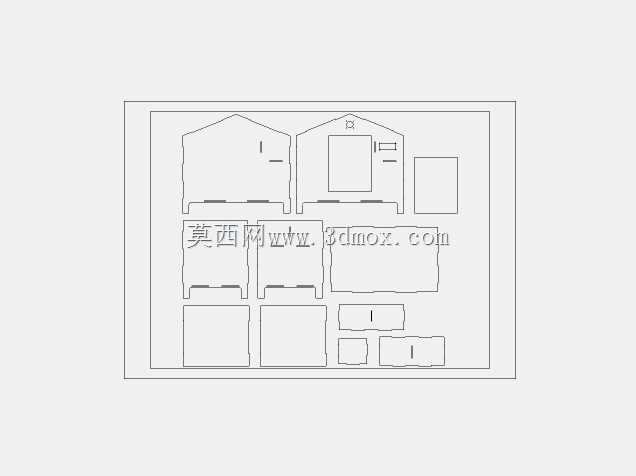

从结构设计逻辑来看，舱体采用全折弯拼装式结构，没有额外的焊接工序，所有板材连接位都预留了定位卡槽与螺丝过孔，板材折弯边自带密封压合面，组装时配合密封胶条即可达到IP54级别的防护能力，完全可以应对常规降雨、扬尘天气的侵蚀。舱顶采用双坡斜面设计，坡度控制在15度左右，既可以快速排走雨水避免顶部积水渗漏，也能减少冬季积雪的堆积荷载，避免舱体被积雪压变形。顶部预留的圆形开孔是设备通风与线缆穿装的预留位，可根据实际安装的设备类型加装通风百叶或者防水格兰头，不需要二次对板材进行切割开孔，减少现场施工的加工量。

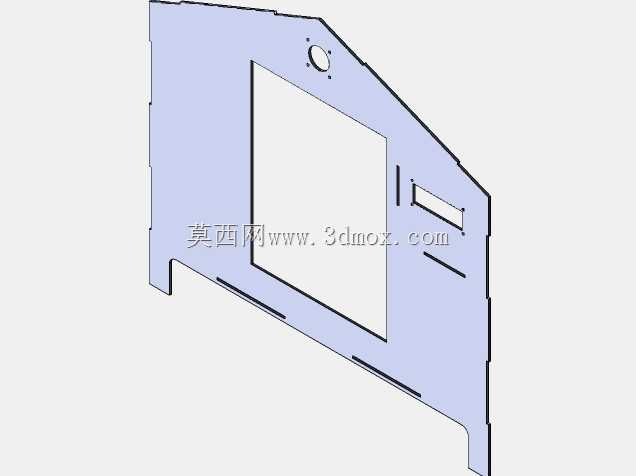

舱体正面预留了整幅检修门，门体与舱体框架采用隐藏式铰链连接，关闭后与舱体外壁齐平，没有突出的结构件，避免户外杂物勾挂或者人为撬动的风险。门侧预留的两个小方形开孔，是设备状态观察窗与操作按钮的安装位，日常巡检不需要打开舱门，就可以直接观察设备运行指示灯状态，完成基础的启停操作，大幅提升日常运维的效率。门体下方预留的横向开槽是应急散热通风口，内部可以加装防尘滤网，在舱内设备温升较高时形成自然对流散热通道，避免舱内温度过高影响设备运行稳定性。

舱体底部采用一体式折弯支脚结构，四个支脚将舱体整体抬离地面120mm，这个高度是经过多场景验证的：一方面可以避免地面积水倒灌进舱内，哪怕雨季场地有短暂积水，也不会接触到底部的设备安装板；另一方面支脚预留的长条形开孔是地面固定位，施工时可以直接用膨胀螺栓穿过开孔将舱体固定在水泥基座上，不需要额外制作安装底座，同时抬升的空间也方便底部线缆的穿接与弯折作业，不会出现线缆过度弯折导致绝缘层破损的问题。

在安装边界上，这款舱体的整体占地尺寸控制在1.2米长、1米宽的范围内，整体高度1.5米，属于小型户外防护舱范畴，不需要额外办理占地审批，在农村台区、厂区边角、园区绿化带等狭小空间都可以直接布设。舱体内部的安装背板预留了通用的安装孔位矩阵，可以适配不同功率等级的小型变送设备、信号采集终端，孔位间距按照常规电气安装的模数设计，不需要重新打孔就可以直接固定设备导轨。板材的连接位都做了圆角处理，避免组装过程中锋利的板材边角划伤施工人员，所有外露的螺丝孔都预留了沉台，安装螺丝后螺丝头与板材表面齐平，不会出现突出的刮擦点。

实际应用中，这种云母材质的防护舱相比传统金属壳体还有一个明显优势，就是不会因为户外温差变化产生凝露，云母材料的导热系数低，舱内外温差较大时内壁不会形成冷凝水滴落，避免内部设备因为凝露出现绝缘下降、短路的问题，在昼夜温差大的西北、东北地区适配性更强。舱体的拼装结构也方便后期维护，如果某一块板材出现意外破损，只需要拆卸对应的连接螺丝更换单块板材即可，不需要整体更换舱体，大幅降低后期的运维成本。在结构强度验证阶段，3mm厚的云母板材配合折弯加强筋结构，侧面可以承受1000N的水平冲击力不会出现永久变形，完全可以应对户外常见的异物撞击、大风荷载等工况，顶部可以承受200kg的均匀积雪荷载，满足大部分地区的户外使用要求。
