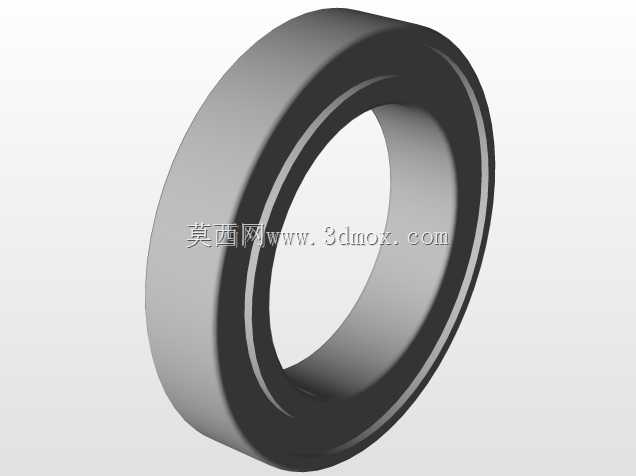

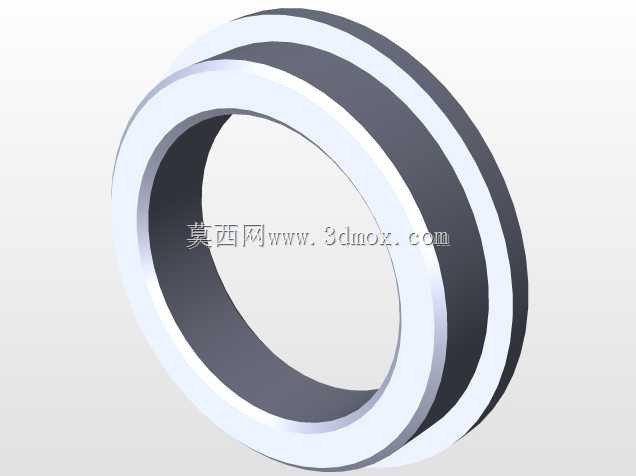

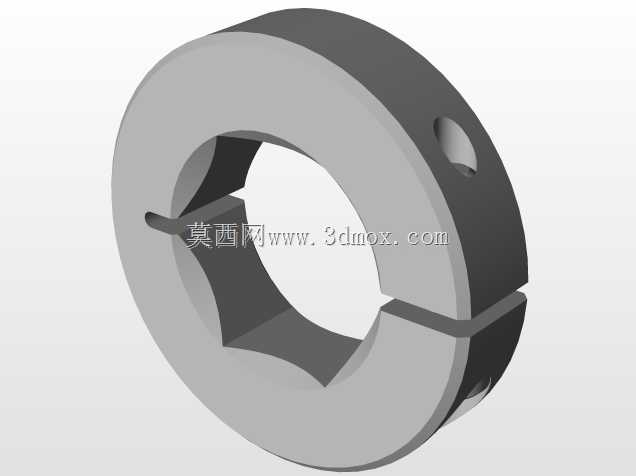

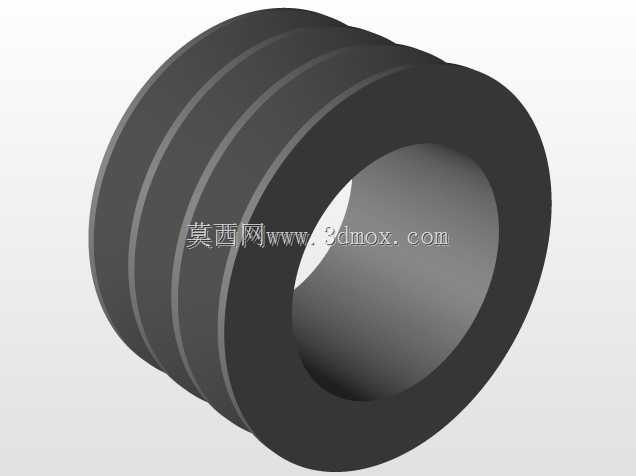

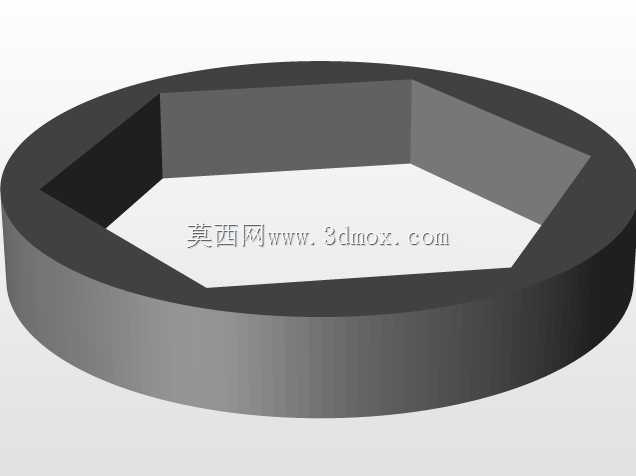

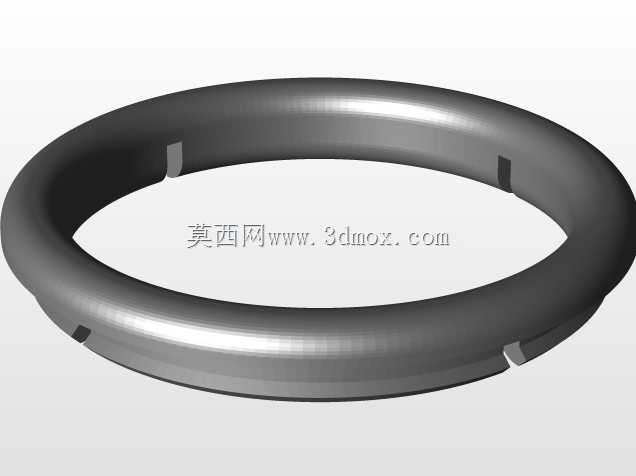

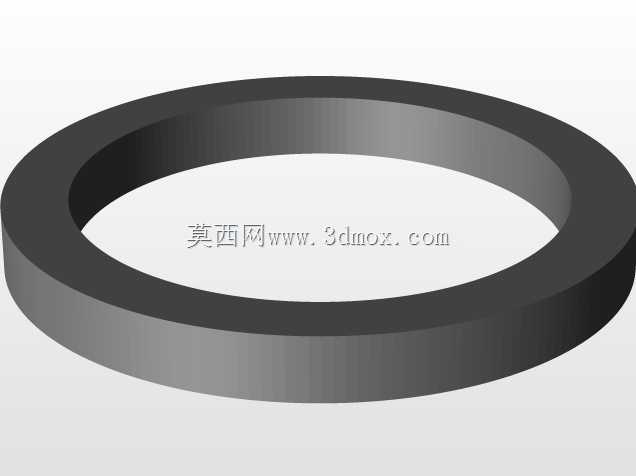

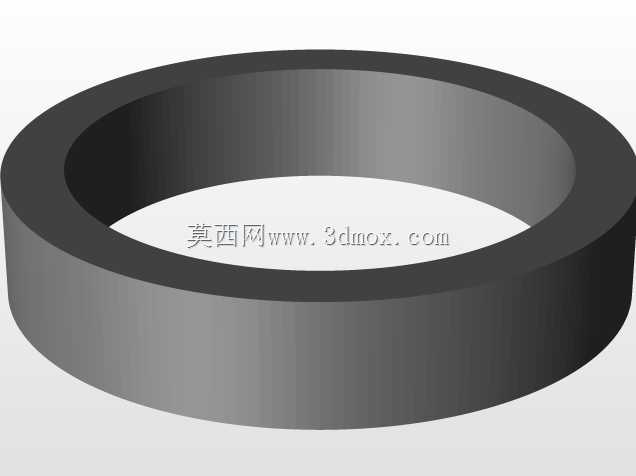

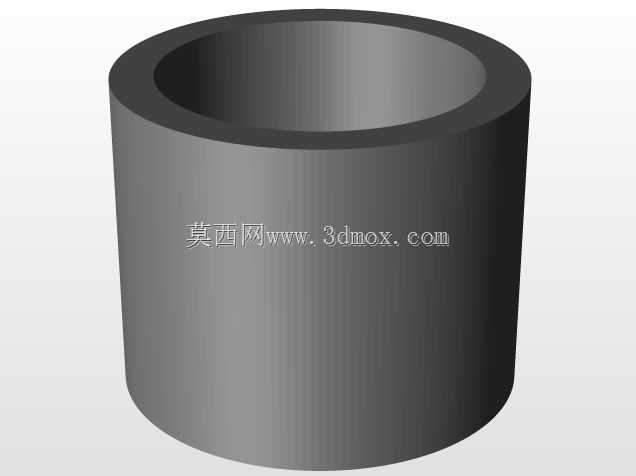

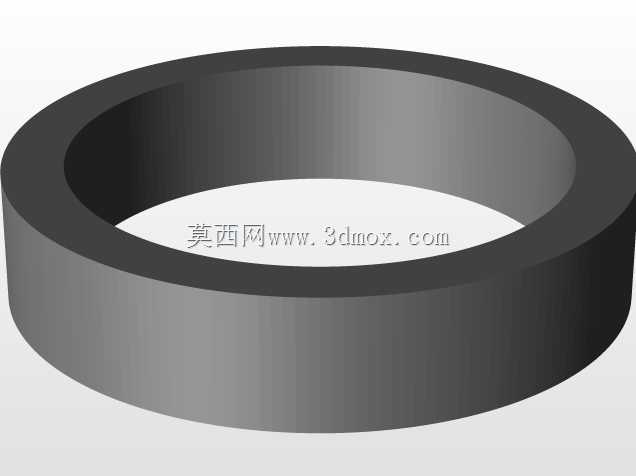

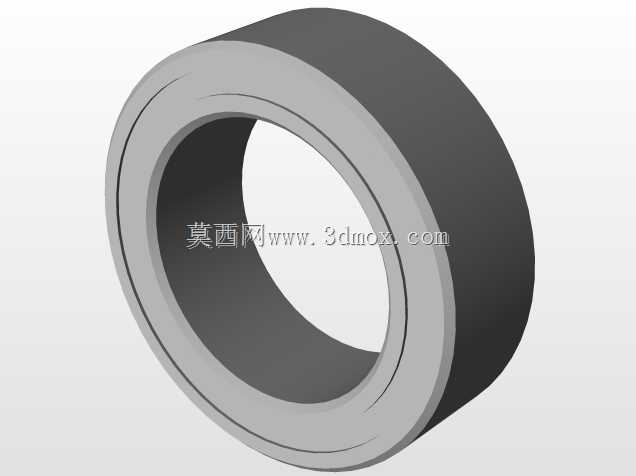

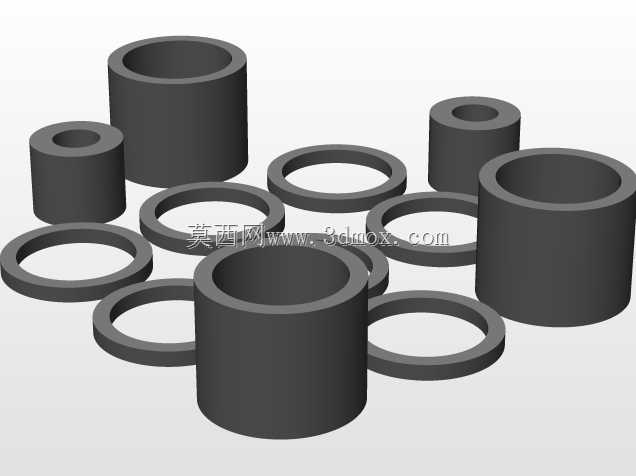

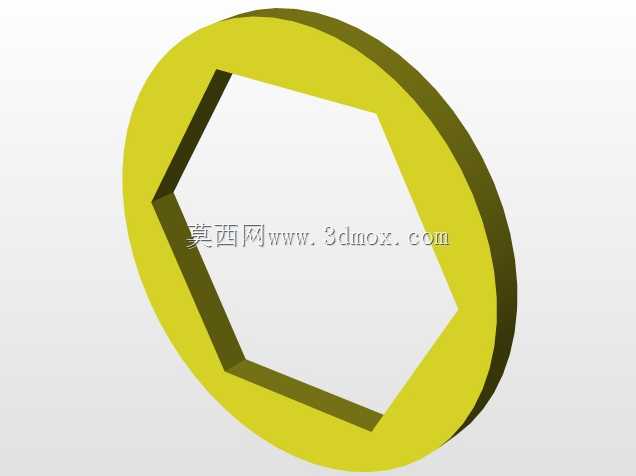

环形磁芯电源变压器结构设计

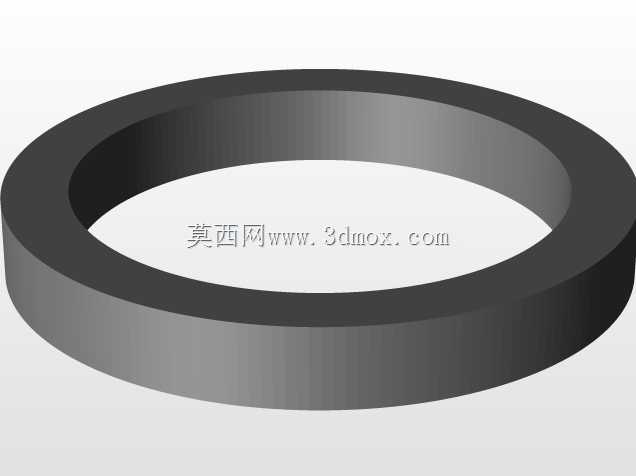

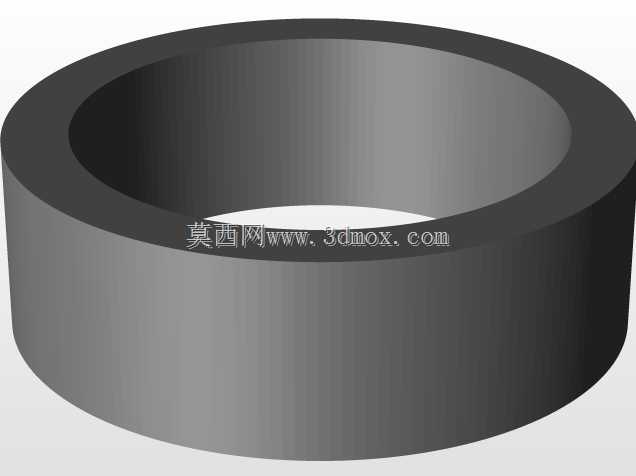

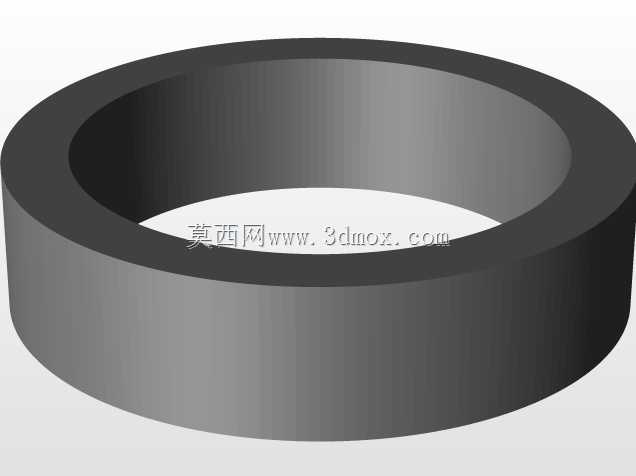

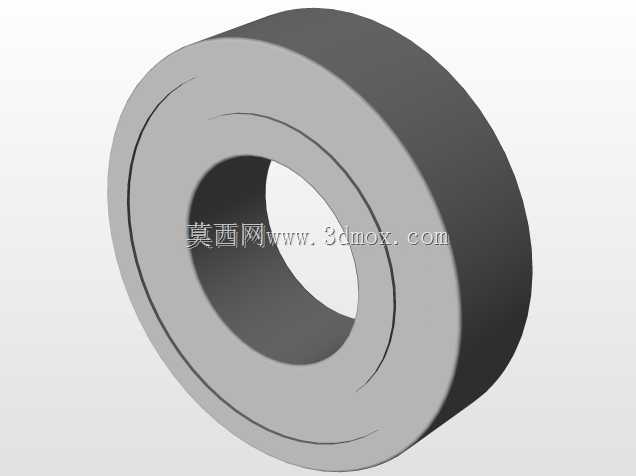

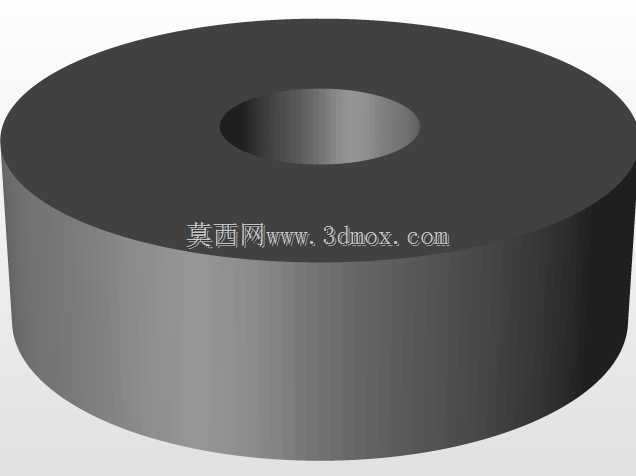

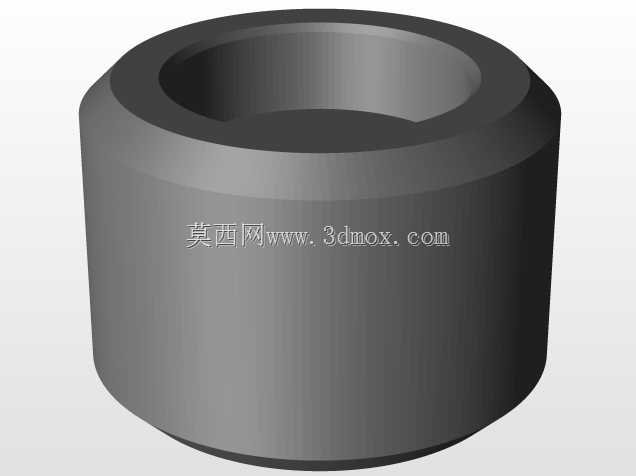

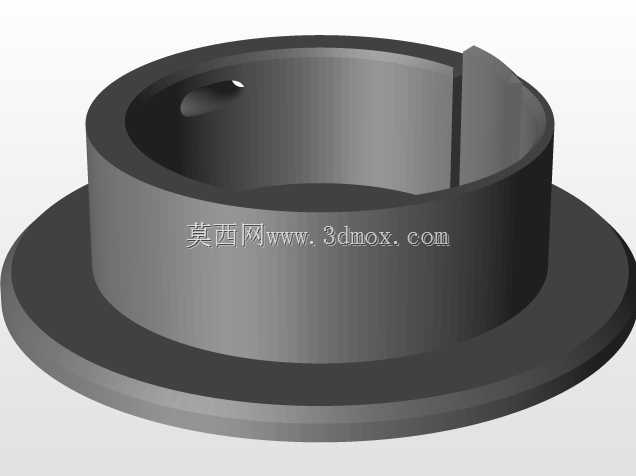

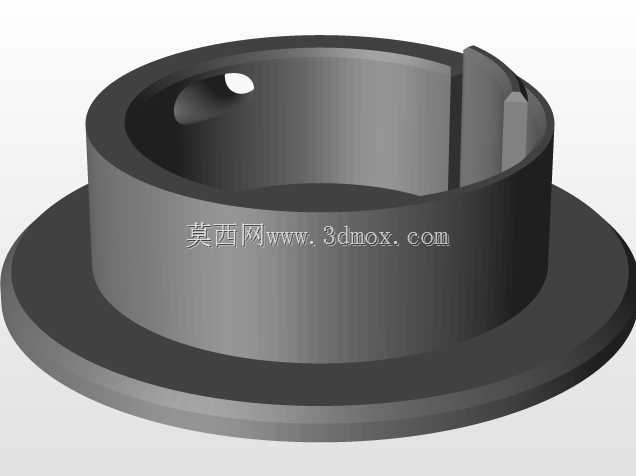

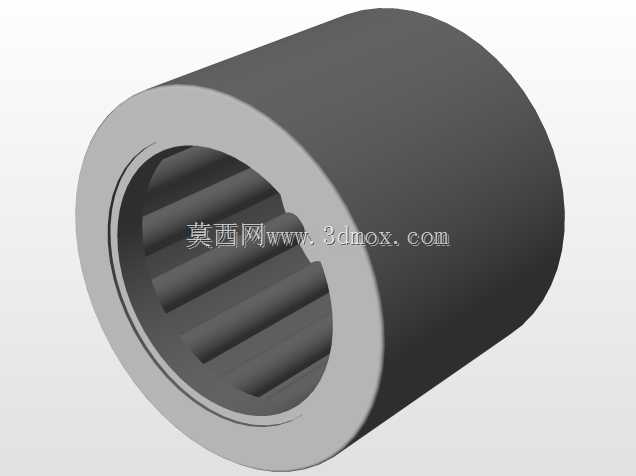

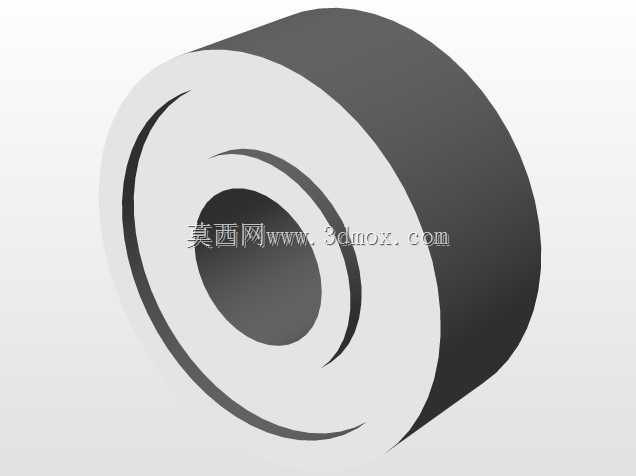

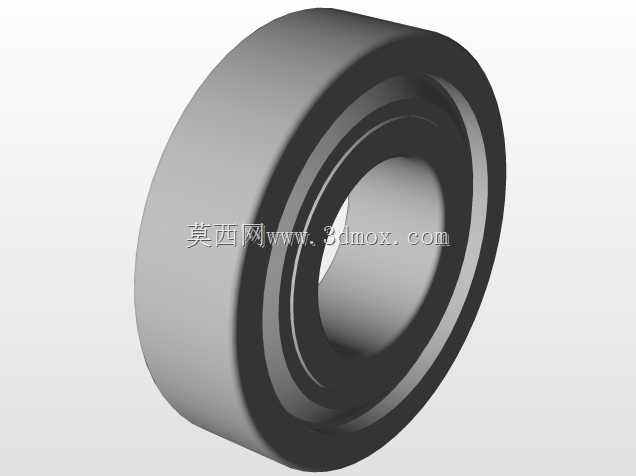

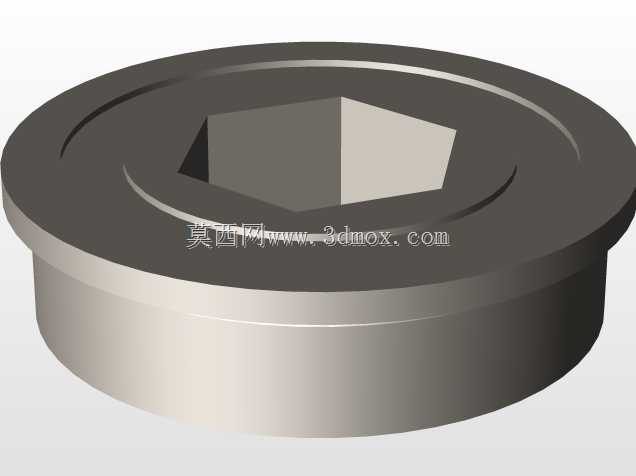

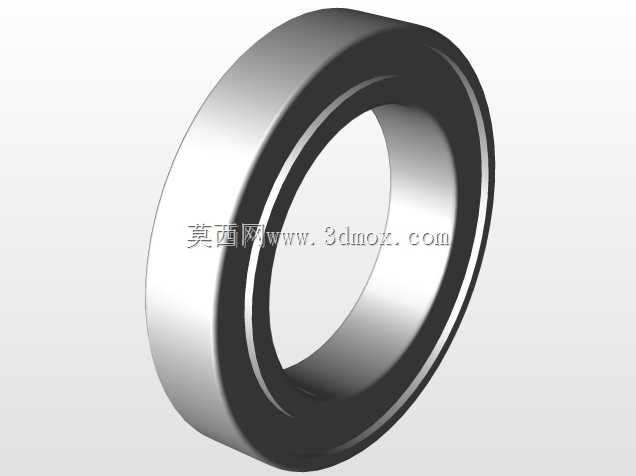

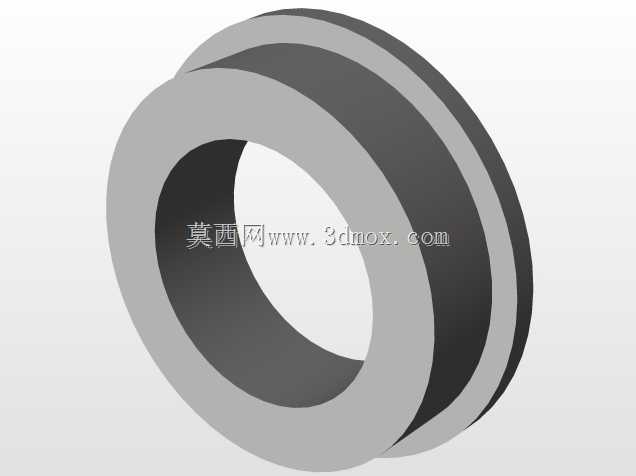

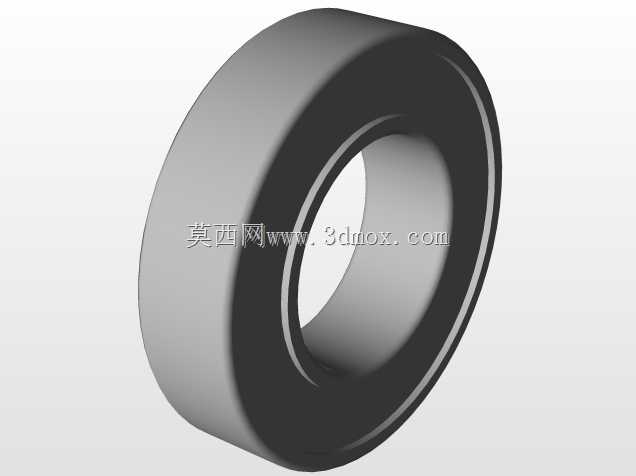

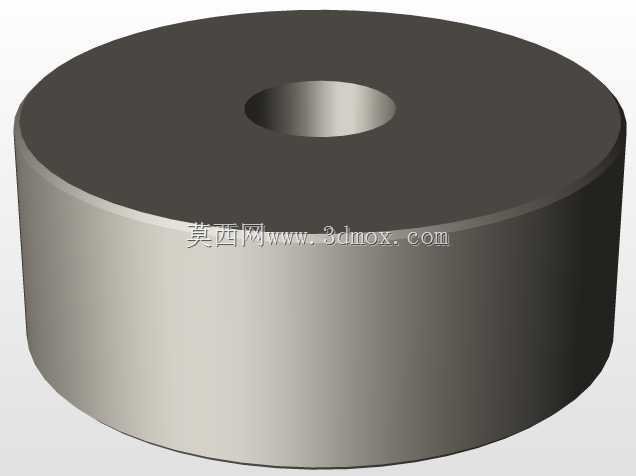

　　该环形导磁基体是电源变压器的核心磁路构件，在工频及中高频电源变换场景中承担磁通约束、能量耦合传递的核心作用，常见于工业控制电源、精密测试仪器供电模块、中小功率配电变换单元中，相比叠片式E型、I型磁路结构，环形闭合磁路的气隙占比极低，空载励磁电流可控制在同功率叠片结构的1/5以内，能有效降低变压器空载损耗，减少电网侧无功占用，适配对空载功耗有严格要求的长待机工业设备供电场景。

　　从结构功能来看，该构件作为绕组的承载基体，内外圆柱面的同轴度公差直接决定绕线过程中线材排布的均匀性，若同轴度偏差超过0.1mm，自动绕线设备作业时会出现线材堆叠张力不均的问题，轻则导致绕组局部绝缘层受压破损，重则引发层间击穿故障；端面的平面度公差需控制在0.05mm以内，避免绕制完成后磁芯与安装基座、屏蔽层贴合时出现局部应力集中，防止铁氧体或硅钢材质的磁芯在长期温度循环下出现碎裂问题。设计阶段优先考虑磁路闭合效率，环形结构的磁通方向沿环向连续分布，不存在叠片结构的接缝处磁通畸变问题，漏磁辐射量较同功率叠片磁芯降低70%以上，可减少对周边传感器、信号采集模块的电磁干扰，适配精密测控设备内部紧凑安装空间下的电磁兼容要求。

　　尺寸边界设计上，内孔直径需匹配绕线工装的芯轴定位尺寸，同时预留足够的绕组穿绕空间，保证初次级绕组的绝缘隔离距离满足安规要求，外壁直径需匹配变压器外壳的安装限位槽，轴向高度需控制在整机堆叠安装的尺寸链范围内，避免与周边电容、散热片等元器件出现装配干涉。材质选择上根据工作频段匹配对应导磁材料，工频场景选用取向硅钢卷绕成型，经过退火处理消除卷绕应力后保证初始磁导率达标，中高频场景选用铁氧体或非晶合金材质，降低高频下的涡流损耗。安装适配层面，该磁芯的内孔可穿过固定螺栓或安装支架，配合绝缘衬套实现与基座的刚性固定，外壁绕制绕组后可通过绝缘胶带、环氧灌封实现整体固化，抗振动性能优于叠片式磁芯结构，适配车载、工业现场等存在持续振动的应用场景。

　　磁路设计过程中需根据传输功率核算磁芯的有效截面积，避免磁饱和问题出现，环形结构的截面积沿环向均匀分布，磁通密度波动小，可在相同截面积下实现更高的功率传输密度，缩小电源模块整体体积。实际生产过程中，该磁芯的内外圆需经过无心磨加工保证尺寸一致性，端面经过倒角处理去除毛刺，避免绕线过程中尖锐边角割破绕组绝缘漆包线，表面经过绝缘涂层处理，防止磁芯与绕组之间出现直接接触引发短路故障。在多绕组输出的电源设计中，环形磁芯的对称结构可保证各绕组之间的耦合系数一致，减少不同输出回路之间的交叉干扰，提升多路输出电源的负载调整率指标。
