商用开水器配套安装式金属防护钢盒结构

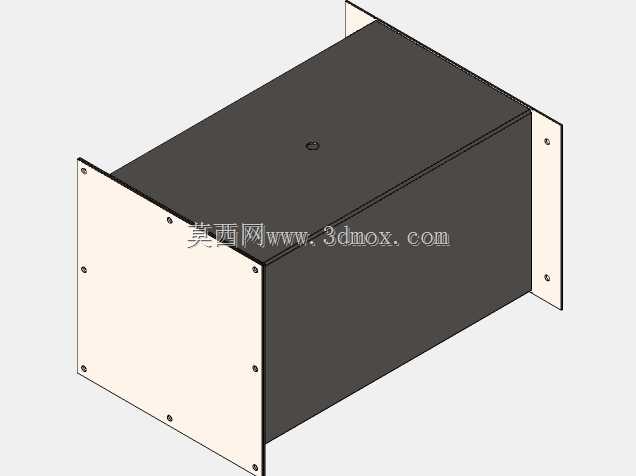

　　这款钣金钢盒主要面向商用饮水设备的内置功能模块防护需求，在餐饮门店、办公场所茶水间、工业厂区饮水点的开水器设备中，承担核心电控或加热模块的封装、隔离与防护作用。日常设备运行过程中，钢盒可以隔绝开水器内部的水汽飞溅、高温传导对内置元件的影响，同时避免设备维护过程中人员误触带电或高温部件，也能阻挡管路水垢、灰尘进入核心功能区域，延长内部元件的使用寿命。从结构设计来看，整体采用长方体封闭腔体构型，腔体主体为弯折成型的金属板材，接缝处采用满焊打磨处理，保证腔体的结构强度与密封性能，可承受开水器长期运行中的轻微振动，不会出现板材松动、接缝开裂的问题。

　　两端伸出的安装法兰边是整个结构的安装基准，法兰边上预先加工了均匀分布的安装孔位，安装时可直接通过螺丝将钢盒固定在开水器的内部安装架上，不需要额外制作转接支架，法兰边与安装面贴合后可形成稳定的支撑，避免设备运输、运行过程中钢盒出现移位。设计阶段首先考虑的是开水器内部的狭窄安装空间，腔体的长宽高尺寸严格匹配常规商用开水器的内部预留安装位，不会与内部的进水管路、加热腔体、出水龙头组件产生空间干涉，安装后钢盒与周边部件预留了足够的散热间隙，保证内部模块运行时的热量可以自然散出，不会出现热量积聚导致的元件过热问题。顶部预留的小孔位是为内部模块的接线、传感元件走线设计的，走线完成后可配套密封圈做密封处理，避免水汽顺着走线间隙进入腔体内部。

　　钢盒的表面做了哑光喷塑处理，一方面可以提升金属板材的防锈能力，适应开水器内部长期高湿度的使用环境，另一方面哑光表面不会在设备内部形成光线反射，方便维护人员快速识别安装点位与接线位置。在安装边界的考量上，法兰边的伸出长度经过反复校核，既保证安装螺丝有足够的锁紧空间，又不会过多占用开水器的内部空间，安装孔的孔位公差控制在合理范围内，可适配不同批次开水器安装架的轻微加工误差，降低现场安装的调整难度。腔体的板材厚度选择兼顾了结构强度与成本控制，不会因为板材过薄导致受力变形，也不会因为板材过厚增加不必要的重量与材料成本，整体重量控制在合理区间，单人即可完成安装作业。

　　实际应用中，这款钢盒不仅可以用于开水器的模块防护，也可适配同尺寸规格的咖啡机、商用饮水台等同类饮品制备设备的内部元件封装，只需要根据具体设备的走线需求调整顶部开孔的位置与数量，不需要改动主体结构，具备一定的通用适配性。结构建模过程中，对板材的弯折半径、焊接收缩量都做了预设，生产时可直接根据三维模型展开下料，不需要二次调整折弯参数，有效缩短钣金加工的前期准备周期，安装孔的位置也做了工艺倒角处理，避免安装时螺丝孔位的毛刺影响装配效率。
