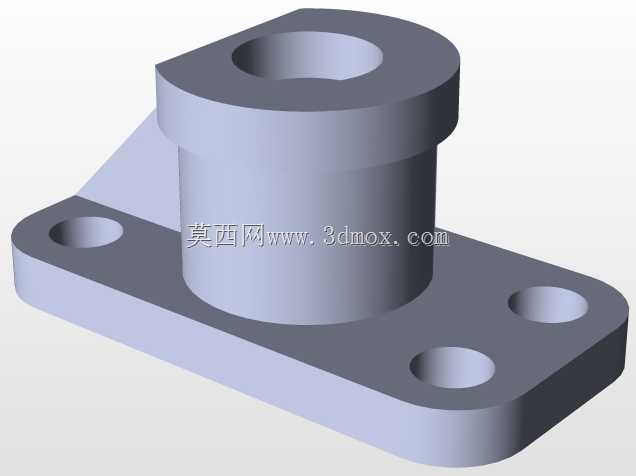

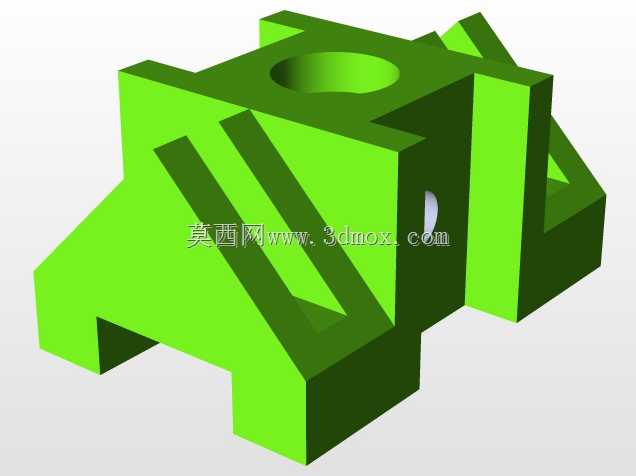

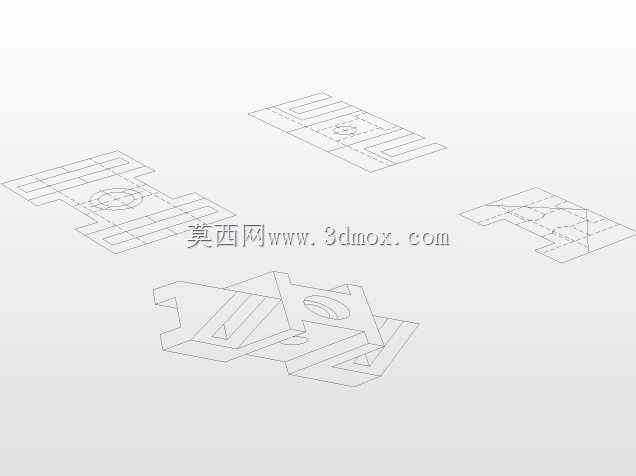

这类带三角加强筋的立式法兰安装支座,在轻工输送线、小型自动化工作站、非标检测设备的机架搭建场景里十分常见,主要用来给竖直布置的导杆、小型转轴、传感器安装柱提供刚性支撑,避免悬臂负载下出现支撑端晃动、轴线偏移的问题。很多刚接触结构设计的从业者容易忽略支座的受力边界,直接做等壁厚的圆筒加平板结构,实际装配后往往在筒身与底板的衔接位置出现应力集中,负载稍大就会产生塑性变形,甚至出现焊缝开裂或者螺栓拉脱的问题,这个结构在衔接位置增加了三角加强筋,刚好补上了这个受力薄弱点。
从实际安装边界来看,底板上预留的三个安装孔呈三角分布,相比两孔安装的结构抗扭转性能提升明显,安装时不需要额外加工定位销孔,依靠三个螺栓的预紧力就能抵抗支撑端带来的侧向弯矩,适配M6或者M8的内六角圆柱头螺栓,安装孔做了沉头设计,螺栓头可以完全埋入底板平面,不会突出底板底面影响安装贴合度,底板底面要求平面度控制在0.1mm以内,安装时不需要额外加调整垫片就能保证支撑面的水平度。上部的圆筒为通孔设计,内径根据常用的16mm、20mm直径的导杆做适配,筒身高度根据支撑行程需求做了优化,既保证了导杆插入后的配合长度,避免短配合导致的导杆卡滞,又不会因为筒身过高增加不必要的整体重量,筒身上端做了0.5mm的倒角,方便导杆或者轴类零件的装配导入,不会因为锐边刮伤零件表面的镀层或者配合面。
设计思路上完全遵循了等强度设计原则,三角加强筋的厚度取筒身壁厚的0.8倍,筋板的斜边从筒身1/2高度位置延伸到底板的边缘位置,既不会因为筋板过高影响上部零件的装配空间,又能最大化分散筒身传递下来的侧向载荷,筋板与筒身、底板的衔接位置都做了R2的圆角过渡,避免机加工或者铸造过程中出现应力集中导致的裂纹,同时也减少了热处理环节的变形风险。整个零件的外形没有复杂的曲面特征,不管是采用铝合金铣削加工、碳钢焊接还是铸造成型都能快速实现,加工成本控制在较低水平,适合批量采购或者自制加工。
实际使用场景中,这类支座常搭配直线轴承使用,作为小型滑动导向机构的固定端,比如在小型物料推送机构、标签剥离机构、工件顶升机构里,都能看到这类结构的身影,相比一体式的铸造支座,这种结构的重量更轻,安装灵活性更高,可以根据实际安装位置调整三个安装孔的朝向,不需要重新加工底板。需要注意的是,安装时要保证底板与安装机架的贴合面无焊渣、凸起等异物,否则螺栓预紧后会导致筒身轴线倾斜,进而影响导杆的滑动顺畅度,加速直线轴承的磨损;如果用于有冲击负载的场景,可以在筒身侧面增加顶丝孔,用顶丝锁紧插入筒内的导杆,避免负载往复运动过程中导杆出现轴向窜动。另外,筒身的内外径同轴度控制在0.05mm以内,端面与底板底面的垂直度控制在0.03mm以内,就能满足大部分普通传动场景的精度要求,不需要做额外的精加工处理,对于精度要求更高的场景,可以在粗加工后增加时效处理工序,消除加工内应力后再做精加工,进一步提升零件的尺寸稳定性。
