紧凑立式三色电源变压柜体结构设计

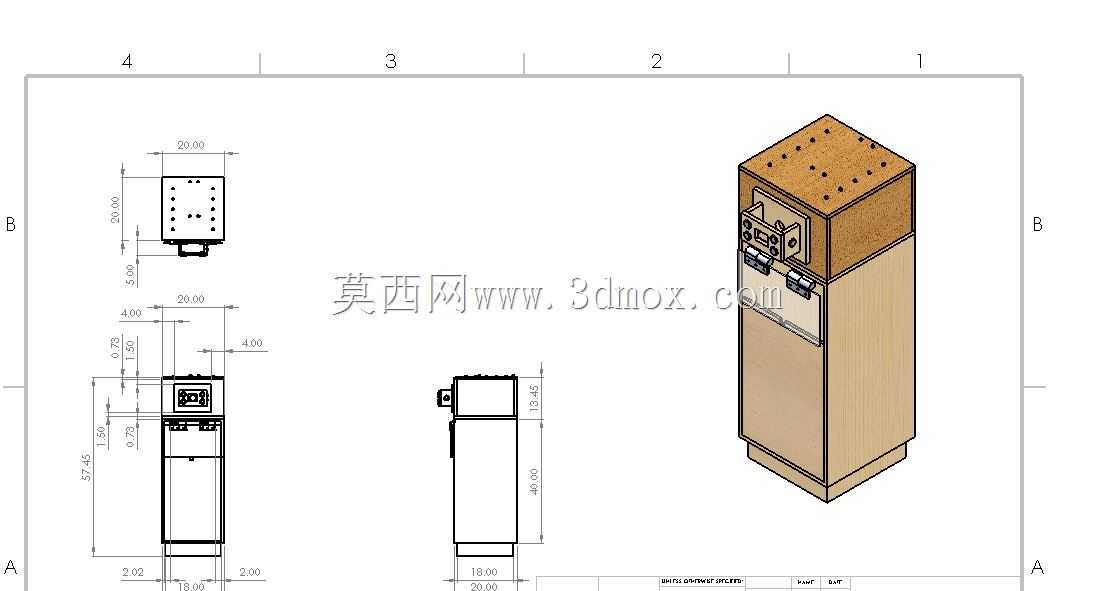

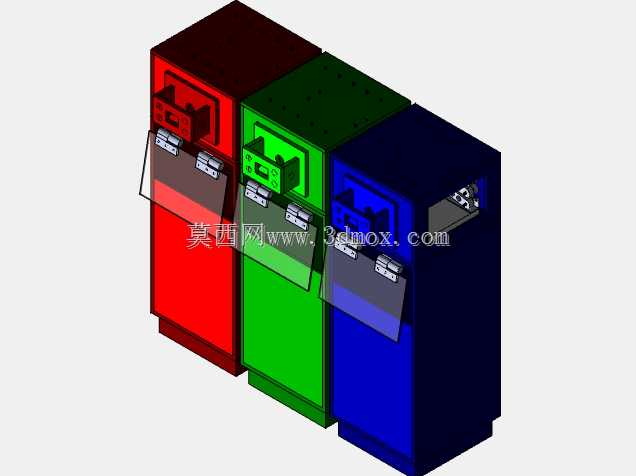

　　这款紧凑立式柜体结构，主要面向实验室小功率配电、小型工业工位独立供电这类对安装空间有严格限制的场景，区别于常规落地式变压柜体的大尺寸设计，整体采用立方堆叠的紧凑布局，三个独立功能舱体并排贴合布置，最大化利用有限的安装占地面积，单舱体的宽度控制在常规工位预留安装间隙的允许范围内，整体深度适配标准墙面到操作位的距离，不需要额外拓展安装空间，也不会遮挡工位的操作视线。

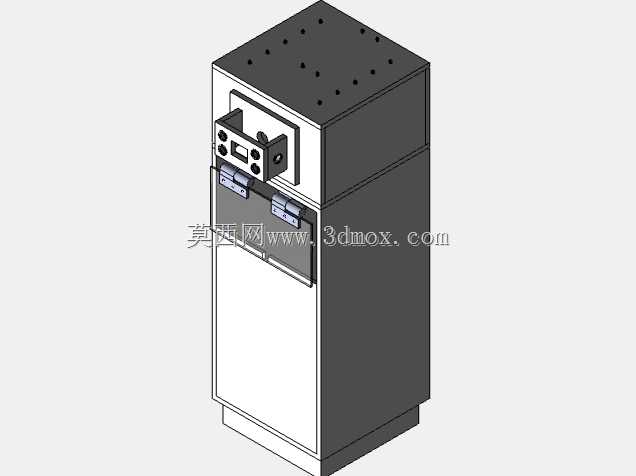

　　三个舱体分别承担不同的变压回路输出功能，红、绿、蓝三色的舱体外门板对应不同的电压输出等级，现场运维人员不需要查看铭牌标识，仅通过门板颜色就能快速区分回路，大幅降低现场误操作的概率，每个舱体的门板都采用上掀式透明防护挡板设计，挡板通过侧边的金属卡扣固定，日常巡检时不需要打开整个门板，透过透明挡板就能直接观察舱内的仪表显示、接线端子状态，需要操作内部开关时，掀开挡板即可完成操作，挡板的开合角度做了限位设计，不会因为外力过度翻转碰撞相邻舱体。

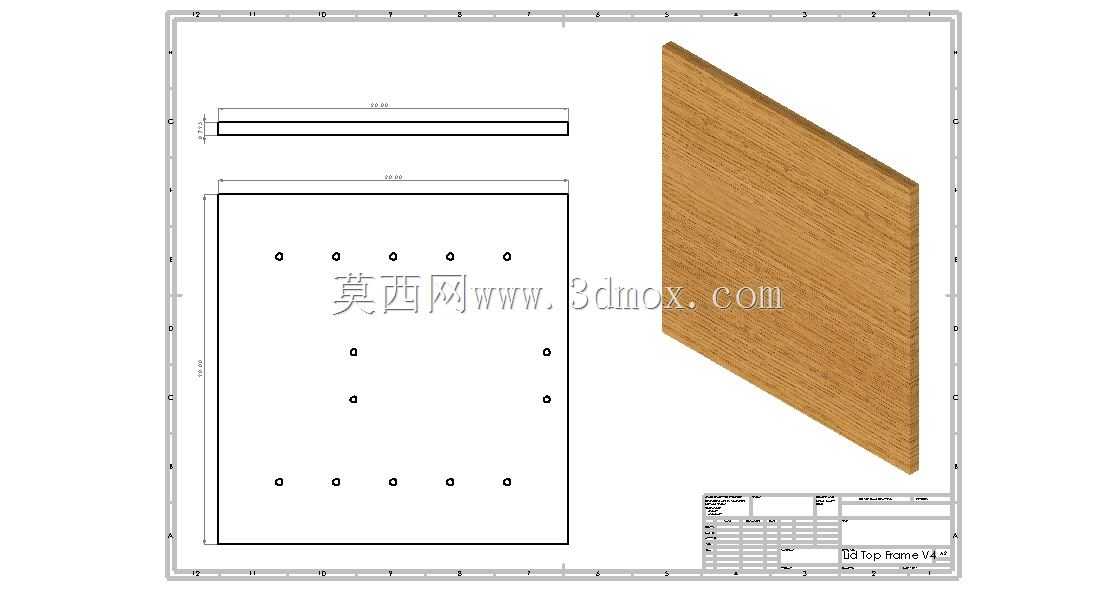

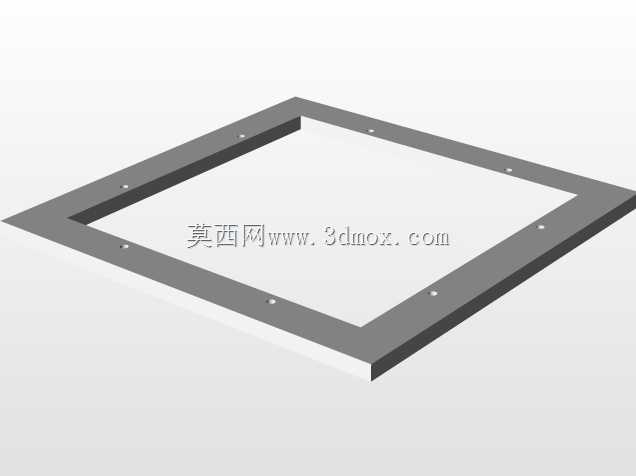

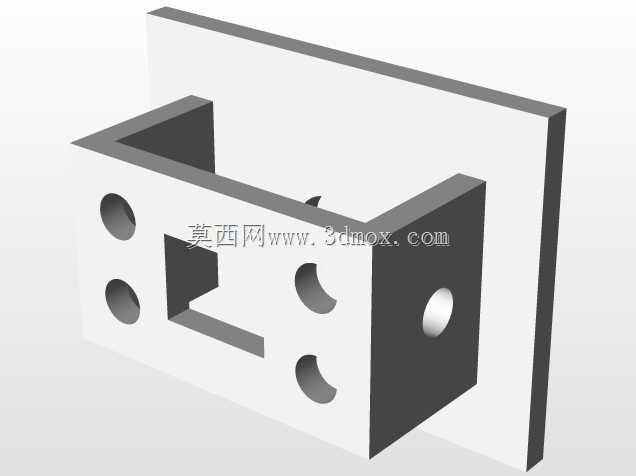

　　设计过程中优先考虑了柜体的安装兼容性，柜体底部预留了标准的落地安装固定孔位，孔位间距匹配常见的电气柜安装槽钢间距，既可以直接落地放置在地面，也可以通过底部支架固定在墙面或者设备机架侧面，柜体的顶部预留了散热通风孔，孔位做了防尘折弯处理，避免日常落灰直接进入舱体内部，同时顶部没有突出的安装结构，多个同类型柜体可以紧密并排布置，不会出现结构干涉。舱体内部的安装空间做了分层规划，上层预留了变压核心组件的安装位，中层布置接线端子与输出开关，下层预留了走线与线缆固定的空间，不同电压等级的走线槽做了物理分隔，避免强电线路之间的信号干扰，也方便后期运维时梳理线路。

　　门板与舱体的连接采用隐藏式铰链，铰链的安装位置在舱体侧边的内部，不会突出柜体的外轮廓，保证三个舱体紧密贴合时没有多余的间隙，门板的锁扣采用快拆式设计，不需要专用工具就能打开门板进行内部组件的维护更换。考虑到现场使用的安全性，每个舱体的透明挡板都采用绝缘阻燃材质，即使内部出现短时打火情况，挡板也不会出现熔融滴落的问题，挡板与门板的贴合处做了密封胶条预留槽，后期如果应用在多尘、潮湿的场景，可以加装密封胶条提升柜体的防护等级，不需要额外改动柜体的主体结构。柜体的外壳板材采用常规电气柜常用的板材厚度，既保证整体结构的刚性，在搬运、安装过程中不会出现板材变形，也不会因为板材过厚导致整体重量过大，单人就能完成单舱体的搬运与安装作业。三个舱体的侧边都预留了并柜连接孔，当需要扩展供电回路时，可以直接将同规格的舱体通过连接孔拼接在一起，不需要额外制作过渡连接件，拼接后的整体柜体结构刚性一致，不会出现拼接处错位的问题。
