蓝牙控制漫游移动小车结构设计

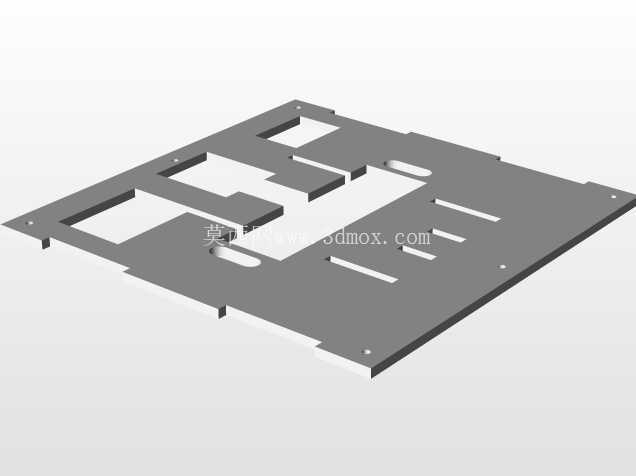

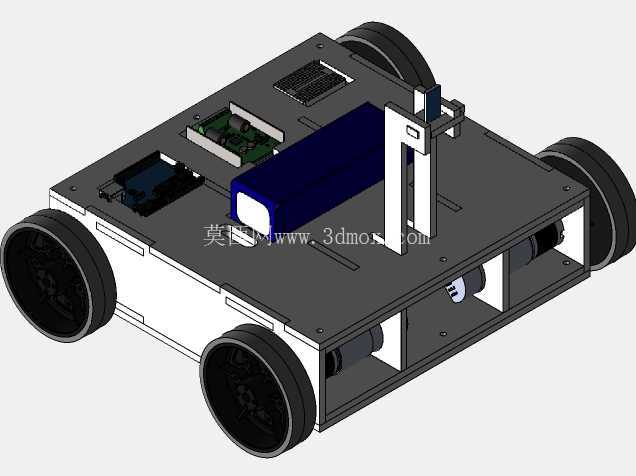

　　这款轮式移动载具的设计核心围绕小型蓝牙遥控漫游场景展开，可应用于室内环境巡检、小型物件转运、教学实验验证等多个场景，整体采用分层布局的结构思路，将动力模块、控制模块、供电模块与承载结构做了清晰的空间划分，避免不同功能组件之间出现安装干涉与信号干扰。底盘框架采用板式拼接结构，主体承载板选用平整的硬质板材加工，四个驱动轮分别布置在底盘两侧的对称位置，轮组安装位预留了足够的电机装配空间，每侧的两个车轮通过独立的驱动电机提供动力，可通过两侧轮速差实现转向动作，无需额外设计转向机构，大幅简化了底盘的机械结构复杂度，也降低了后期组装调试的难度。上层承载区域做了功能分区设计，靠近车头位置预留了控制电路板的安装位，电路板通过定位柱与底盘板固定，周边预留了接线走线的空隙，方便蓝牙模块、驱动电路的接线排布；中部区域为电池安装位，电池采用卧式放置的方式，通过侧边的定位挡块限制位移，避免载具移动过程中电池出现窜动，影响整体重心稳定性；电池旁设置的立式支架结构，可用于搭载小型功能扩展模块，比如微型传感器、摄像头支架或者小型机械执行件，支架上预留了标准安装孔位，可根据实际使用需求更换不同的扩展配件。

　　车身侧板与扰流结构采用一体化的设计思路，侧板既作为底盘框架的侧边封板，遮挡内部的线路与传动部件，也承担了轮组安装座的固定支撑作用，侧板与主承载板之间通过角件连接，装配时可先固定两侧侧板再安装轮组与电机，装配流程符合小型设备的组装逻辑，也方便后期对内部组件进行维护更换。从安装边界来看，整体轮距与轴距的比例经过调整，保证载具在平整路面行驶时的稳定性，不会因为重心偏高出现侧翻问题；车轮的突出量经过核算，既保证车轮转动时不会与车身侧板发生摩擦，也不会让整体宽度超出常规小型载具的通行尺寸要求，可顺利通过室内常见的狭窄通道与门槛位置。

　　设计过程中对标准件与外购件的适配做了充分考量，车轮、驱动电机、电路板等通用组件均选用市面上成熟的标准规格，安装孔位按照所选配件的实际尺寸预留，无需二次加工即可完成装配，而车身承载板、侧边扰流板、扩展支架等定制结构件则根据整体布局独立设计，既保证了结构的适配性，也能控制整体的加工成本。蓝牙控制模块的安装位置特意避开了金属结构的遮挡区域，放置在靠近上层的位置，保证遥控信号的传输稳定性，不会因为金属板的屏蔽作用出现控制延迟或者信号中断的问题。供电线路与信号线路在底盘上预留了专门的走线槽位置，布线时可将不同类型的线路分开排布，避免动力线路的电流干扰控制信号的传输。

　　整体结构没有采用复杂的曲面造型，所有定制结构件均为平面板材加工件，可通过常规的板材切割工艺完成加工，不需要复杂的成型工序，适合小批量制作或者个人DIY组装使用，载具的上层承载平面预留了多个通用安装孔位，可根据不同的使用场景加装不同的功能配件，拓展载具的实际用途，比如加装温湿度传感器可作为室内移动巡检节点，加装小型机械爪可完成小物件的拾取转运，加装摄像模块可实现远程画面回传的漫游拍摄功能。轮组的安装高度经过调整，保证底盘与地面之间留有足够的离地间隙，可顺利通过室内地面常见的细小凸起与线缆障碍，不会出现底盘剐蹭地面的问题；电机的输出轴与车轮连接位置做了限位设计，避免车轮在转动过程中出现轴向窜动，保证行驶过程中的轮系稳定性。
