带双耳开槽的凸台中空连接座零件

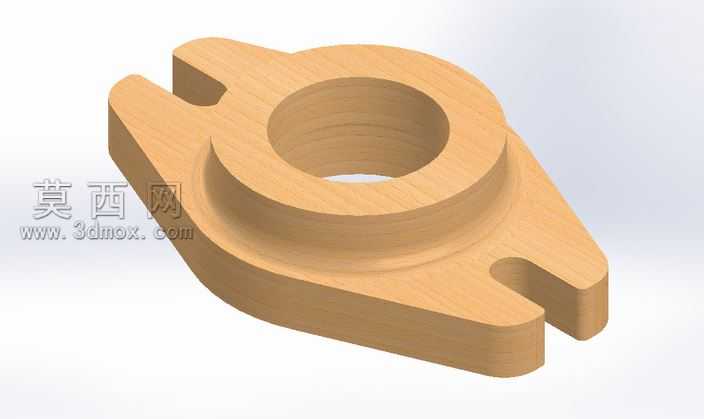

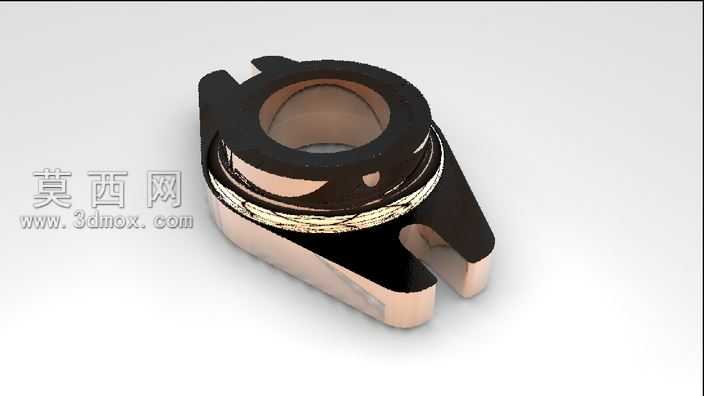

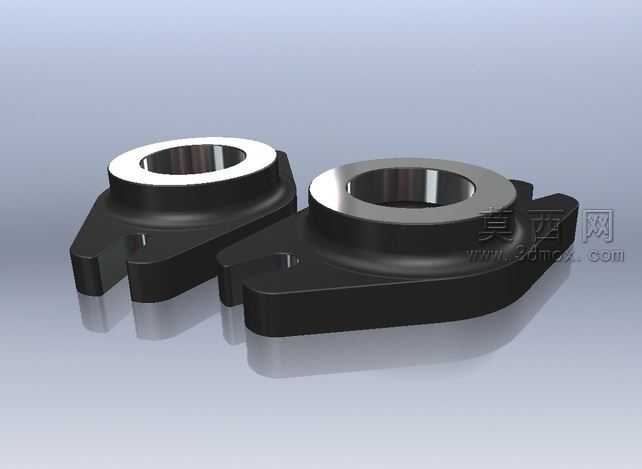

该零件采用三维参数化建模方式完成整体设计，建模过程中优先以中心中空凸台为核心基准，先绘制中心通孔的回转截面轮廓，通过回转特征生成主体凸台结构，保证中心孔的同轴度与凸台的壁厚均匀性。主体底座采用对称式双耳延展结构，在建模时先绘制底座的对称轮廓草图，通过拉伸特征生成底座基体，再对两侧耳板分别绘制开槽轮廓，切除出对称的U型安装槽，槽位的尺寸与位置严格遵循对称约束，保证安装时的受力均衡。建模全程添加几何约束关系，对中心孔与底座底面设置垂直约束，两侧耳板关于中心基准面对称，所有棱边根据实际装配需求添加对应大小的圆角过渡，避免应力集中的同时提升零件的工艺合理性。材质渲染阶段选用仿金属铜质感的材质，调整材质的粗糙度、反射率参数，模拟出金属零件经轻度打磨后的哑光金属质感，渲染时采用柔和的环境光搭配定向主光源，清晰呈现零件的结构层次，凸台的阶梯结构、耳板的开槽轮廓、底座的厚度变化都能通过光影关系直观展现。从结构设计来看，该零件属于典型的机械连接固定类配件，中心的中空凸台可用于穿设轴类零件或者对接管路，两侧耳板的开槽结构可配合螺栓实现快速安装与位置微调，无需完全拧下螺栓即可调整零件的固定位置，适配需要小范围调整装配位置的工况。整体结构紧凑，没有冗余的设计特征，所有结构都服务于安装固定与对接的功能，壁厚设计均匀，既保证了零件的结构强度，也适配压铸、铣削等常见的五金零件加工工艺，在建模阶段就对拔模角度、加工余量做了预留，确保三维模型可以直接对接后续的加工生产环节，减少二次修改的工作量。
