内花键外圆柱直齿齿轮三维结构

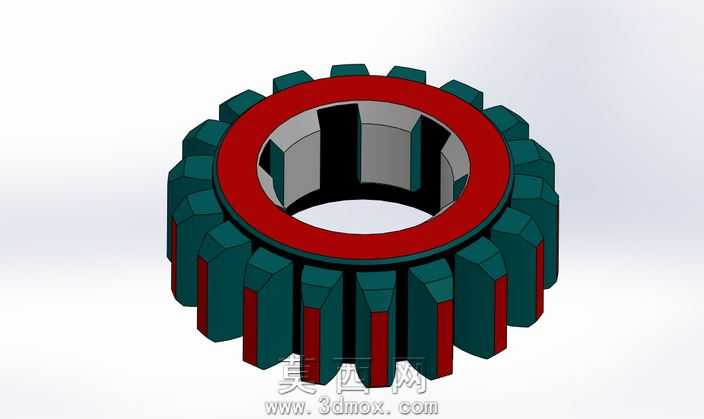

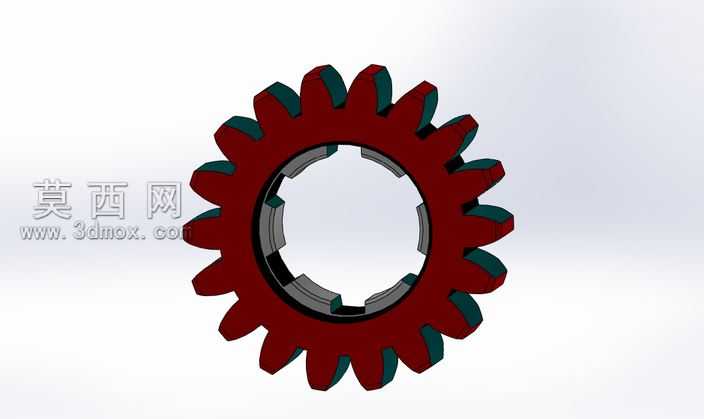

本模型为内花键外圆柱直齿齿轮，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循机械传动齿轮的设计规范，先通过草图绘制完成齿轮分度圆、齿顶圆、齿根圆的基准轮廓，再依据渐开线齿廓的生成原理绘制单齿截面，通过圆周阵列操作完成外齿圈的全部轮齿排布，保证各轮齿的齿距、齿厚参数均匀一致，符合传动啮合的精度要求。内孔部分采用花键结构设计，建模时精准绘制内花键的键槽轮廓，通过拉伸切除完成内花键的成型，键槽的尺寸、分布角度均按照标准花键参数设置，可保证与对应花键轴的配合精度，实现扭矩的稳定传递。模型的材质渲染区分了不同结构区域，外圈轮齿部分采用深墨绿色金属材质，还原钢制齿轮经表面处理后的质感，内圈轮缘及花键部分采用红、灰配色区分不同加工面，清晰展现齿轮的结构层次，渲染过程中调整了金属材质的反光度、粗糙度参数，让模型呈现出真实的金属零件视觉效果。结构设计上兼顾了齿轮的传动性能与装配需求，外齿的齿廓曲线经过优化，可保证传动过程中啮合平稳、降低噪音与磨损，内花键的结构设计可实现齿轮与轴的周向固定，传递较大扭矩的同时保证同轴度精度，适合应用在各类需要定比传动的机械传动系统中。建模过程中对各特征的参数进行了关联设置，可通过修改模数、齿数、花键参数快速生成同类型不同规格的齿轮模型，提升了模型的可复用性，整体结构无冗余特征，各部分尺寸标注逻辑清晰，可直接用于后续的工程图生成、装配模拟以及3D打印验证等环节。
