在中小功率电源变压器的批量生产装配环节,钣金结构件是承担内部绕组固定、外部防护、安装对接的核心载体,这类折弯件的设计合理性,直接影响变压器成品的装配效率、抗振性能与长期运行可靠性,很多现场出现的绕组移位、安装孔位错位、防护间隙超差问题,追根溯源都是钣金折弯环节的设计标注不到位导致的。这套钣金折弯结构的设计,完全围绕电源变压器的实际装配需求展开,首先在折弯位置的标注上,每一道折弯线都明确标注了折弯方向与折弯半径,避免车间加工时出现反向折弯的批量报废问题——要知道钣金折弯一旦折反,镀锌板或冷轧板的折边会出现应力集中裂纹,根本无法返工,只能整批报废,对于批量供货的变压器配套件来说,这类加工失误带来的成本损耗与交期延误影响极大。

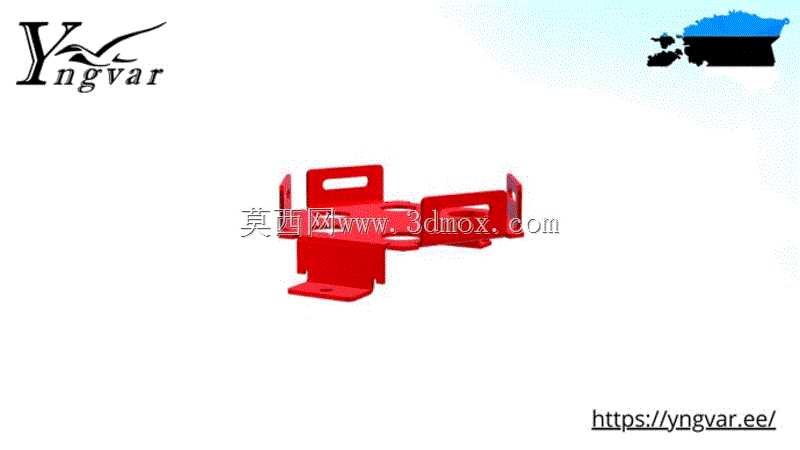

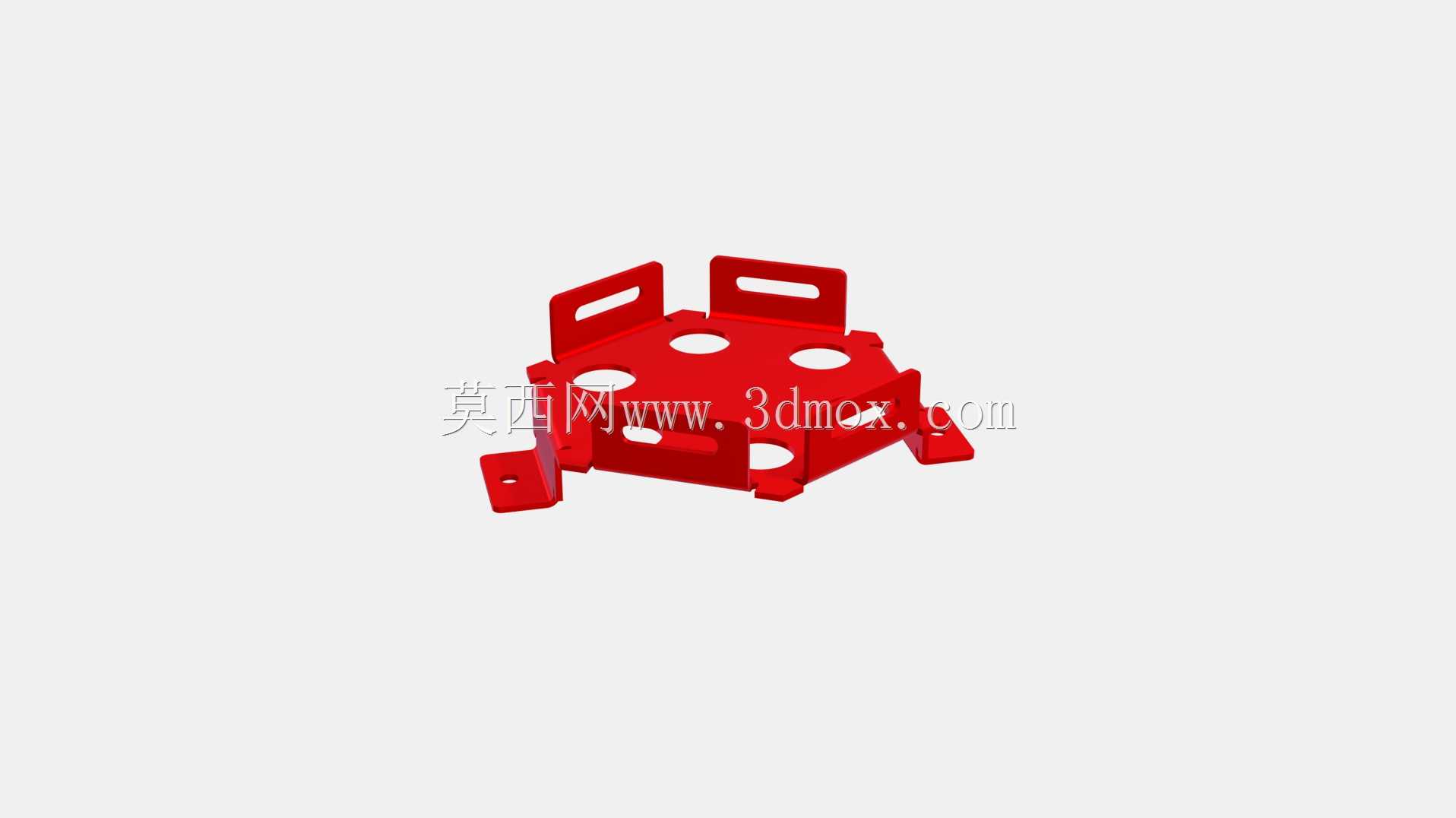

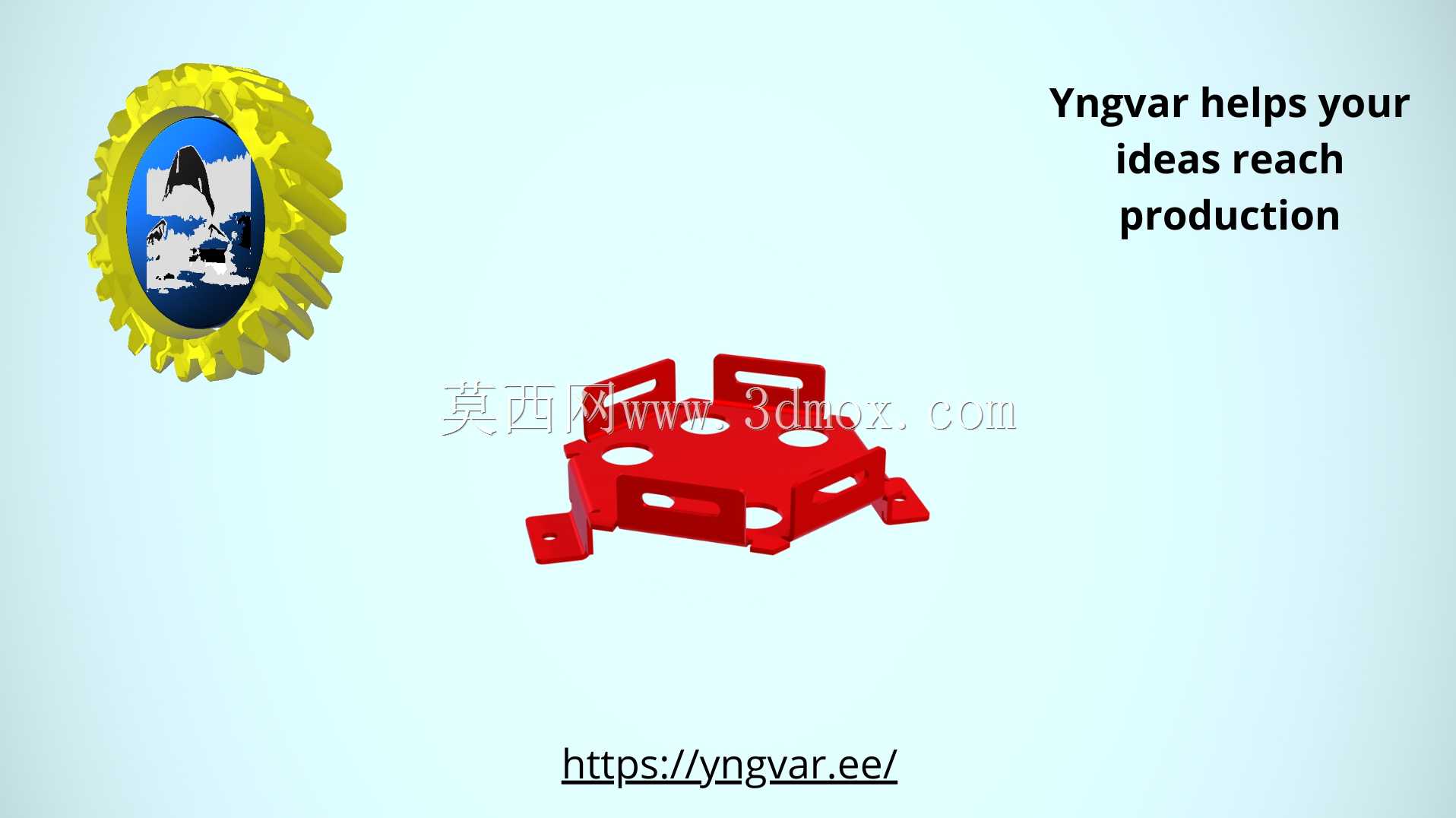

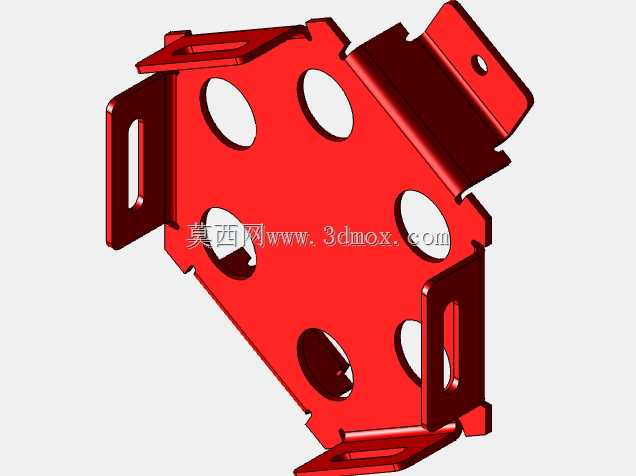

从功能特性来看,该钣金件集成了绕组限位卡槽、安装固定耳、外部防护挡边三个核心功能区域,不需要额外拼接其他五金件,通过连续折弯一次成型,减少了后续焊接、铆接的工序,既降低了加工成本,也避免了拼接处的尺寸累积误差。在安装边界的设计上,固定耳上的安装孔位严格匹配常规EI型、CD型电源变压器的底脚安装尺寸,孔位公差控制在±0.1mm范围内,既保证安装时螺栓可以顺利穿入,也不会因为孔位间隙过大导致变压器运行时出现松动位移;折弯形成的内部卡槽尺寸,刚好卡入变压器铁芯的侧边,不需要额外打胶或者加装固定压片,就能限制绕组与铁芯在运输、运行过程中的横向窜动,尤其是在有振动的工业现场供电场景下,这种一体式折弯的限位结构,比后期加装的固定件可靠性高很多。
设计过程中充分考虑了钣金加工的工艺可行性,所有折弯处的内圆角半径都匹配常用钣金折弯机的下模槽口参数,不需要更换特殊模具就能完成加工,折边的最小高度也满足折弯工艺的最小边距要求,避免出现折边压塌、角度不准的问题。针对不同应用场景的表面处理需求,折弯图纸上也预留了表面涂层的标注位置,可以根据使用环境选择镀锌、喷塑、电泳等不同涂层,比如在潮湿的户外供电场景下,可以标注采用厚度80μm以上的环氧喷塑层,提升钣金件的防锈耐腐蚀能力;在室内常规工控电源场景下,采用普通镀锌层就能满足使用要求,控制加工成本。从外形尺寸来看,整个钣金件展开后为单张板材,没有异形落料的复杂结构,普通数控冲床甚至普通冲床搭配简易模具就能完成落料,不需要开昂贵的连续模,非常适合中小批量的电源变压器配套生产,折边之间的避让间隙经过反复校核,折弯过程中不会出现板材干涉的问题,成型后的整体外形刚好包裹住变压器的铁芯与绕组侧边,既不会因为尺寸过大占用额外的安装空间,也不会因为尺寸过小刮破绕组的绝缘漆层。

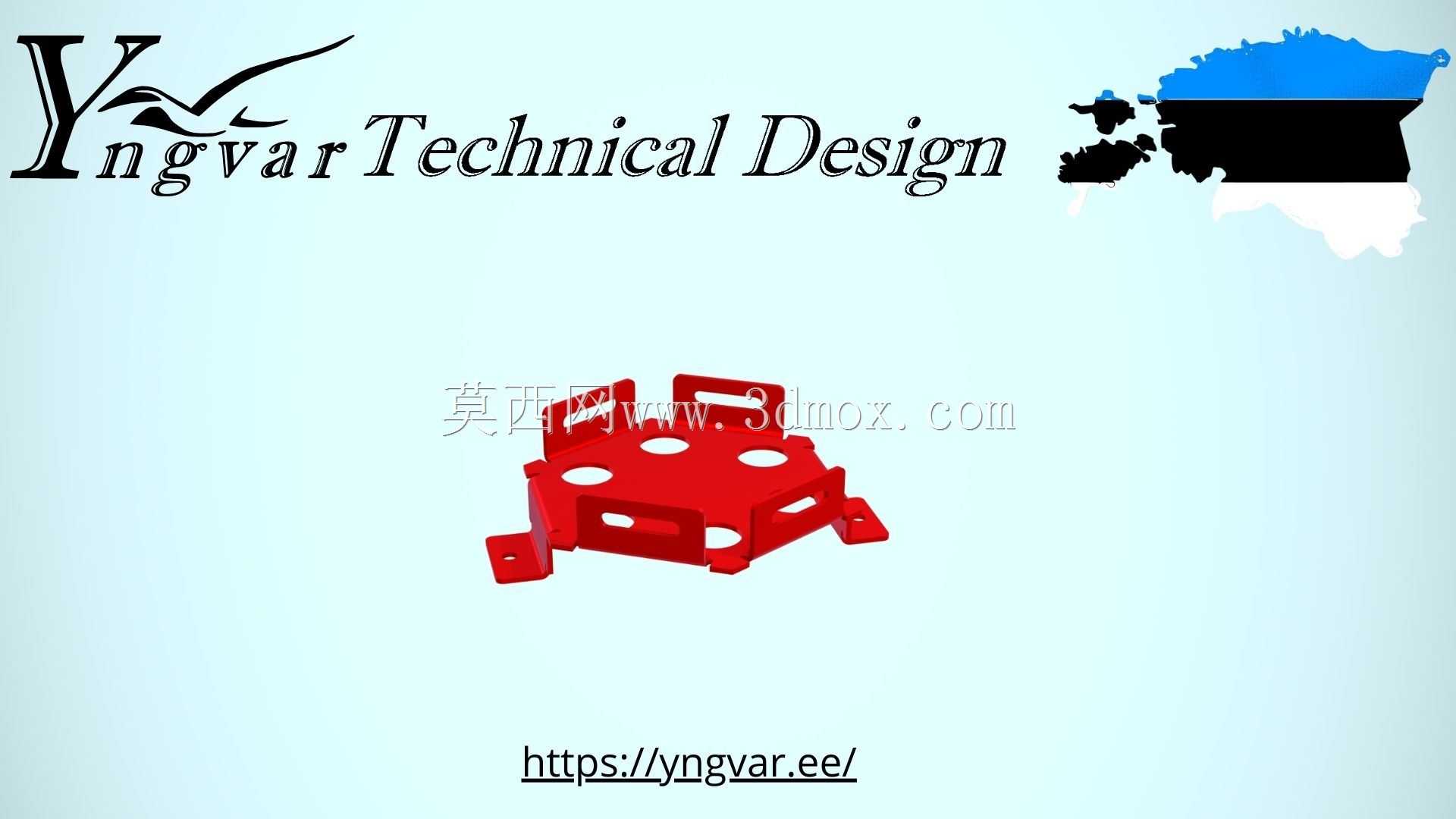

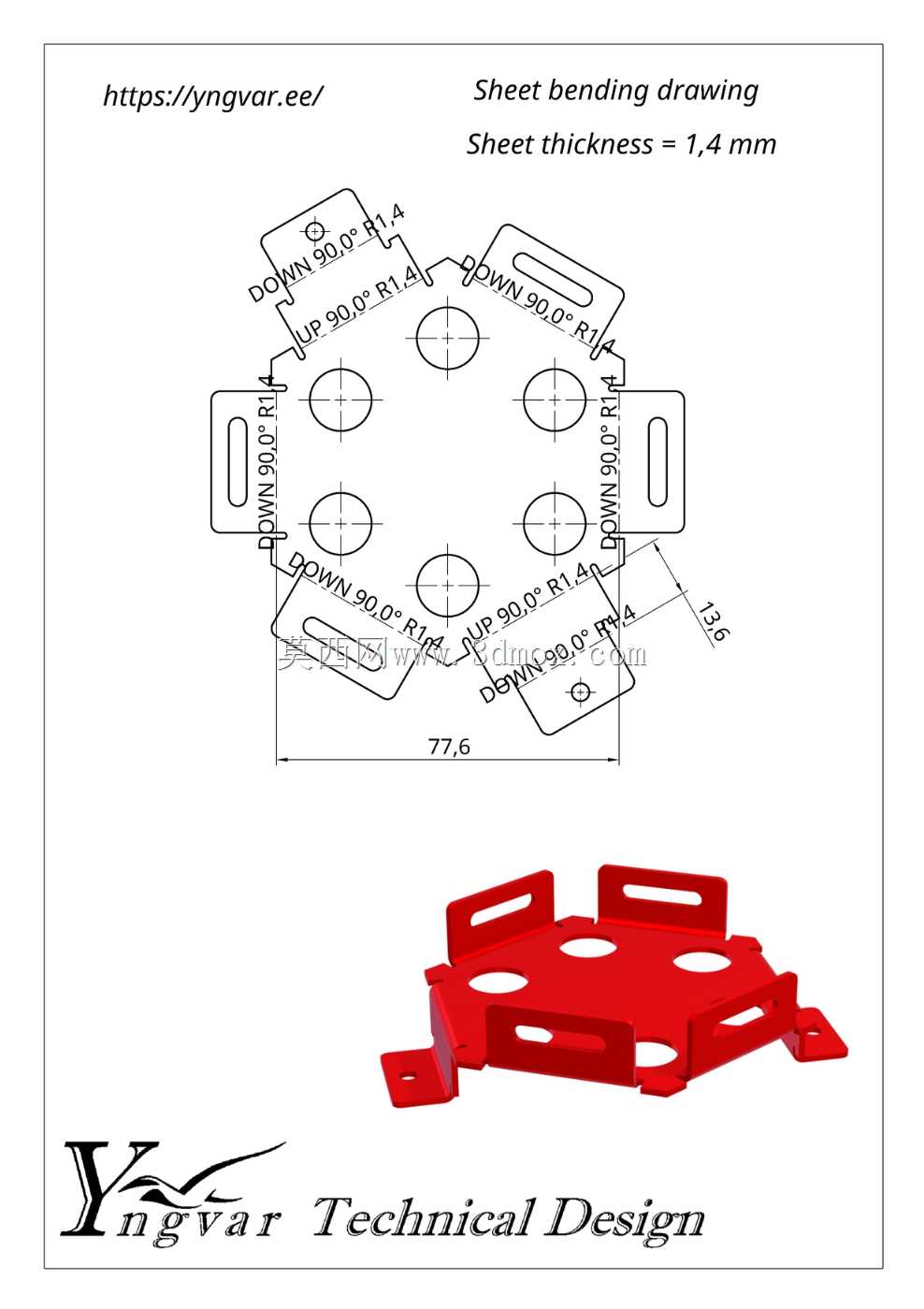

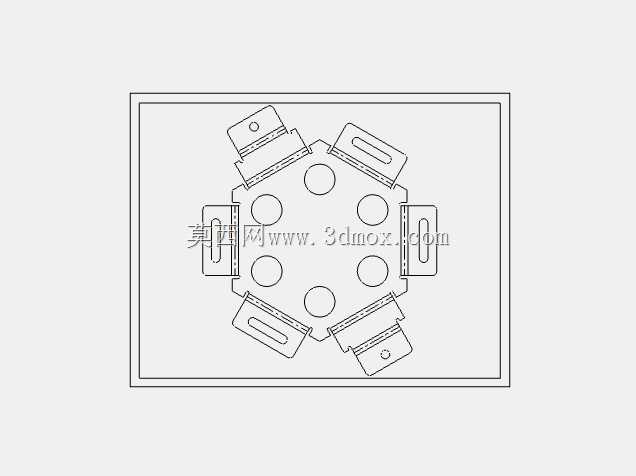

在实际生产验证中,这类一体式折弯钣金件的装配效率比拼接式结构提升40%以上,因为不需要对齐多个拼接零件的孔位,工人只需要将铁芯卡入卡槽,拧紧底脚的固定螺栓就能完成结构装配,而且整体结构的刚性更好,在变压器做抗振测试、温升测试时,钣金件不会出现变形、松动的问题,长期运行过程中也不会因为拼接处的锈蚀导致结构失效。很多刚入行的结构设计人员在做这类变压器钣金件设计时,往往只关注最终的成型尺寸,忽略折弯过程中的工艺余量、折弯方向标注、涂层厚度对装配尺寸的影响,导致加工出来的零件要么装不上,要么折弯处应力集中容易断裂,这套折弯图纸把所有加工环节需要明确的参数都做了清晰标注,从落料尺寸、折弯线位置、折弯方向、折弯半径到表面涂层要求都一一明确,车间拿到图纸不需要反复和设计人员确认参数就能直接投产,大幅减少了技术沟通成本,也降低了加工出错的概率。
