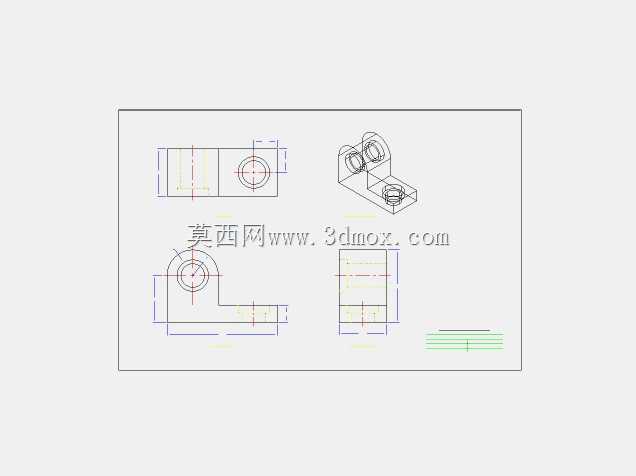

电源变压器用轴支撑结构工程图纸

项目分类:变压器 发布时间:2024-12-23 ID:866257
  • 电源变压器用轴支撑结构工程图纸

在中小功率电源变压器的装配体系中,轴支撑是承担绕组转轴定位、承载转动负载的核心基础零件,这类零件常见于需要调节绕组间隙、适配可调磁芯结构的电源变压器产品中,也会在部分带调压功能的工频变压器、小型控制变压器内作为配套结构件使用,其结构合理性直接决定变压器绕组转动时的同轴度、运行稳定性以及长期使用的结构可靠性。从实际应用场景来看,这类轴支撑多安装在变压器骨架的侧端安装位,一侧通过带孔的轴套结构承托绕组的转动轴,限制转轴的径向窜动,另一侧通过带安装孔的平板底座与变压器的固定支架或者设备安装板连接,将转轴传递的负载均匀分散到安装基面,避免长期受力后出现结构变形导致转轴卡滞、绕组偏移等问题。

从设计思路层面来看,这类轴支撑采用L型折弯式的主体结构,是综合考虑安装空间、受力需求、加工成本后的选型结果:竖直段的轴孔位置根据变压器绕组的中心高度确定,保证转轴安装后与绕组中心完全同轴,避免出现偏磨问题;水平段的安装孔位间距匹配变压器支架的通用安装孔距,不需要额外做转接件就能直接完成装配,减少装配环节的零件数量。轴孔的内径尺寸根据配套转轴的直径做公差配合设计,一般采用间隙配合的公差带,既保证转轴转动时无卡滞,又不会因为间隙过大导致转轴晃动量超标,影响绕组的位置精度。

在外形尺寸与安装边界上,这类轴支撑的整体轮廓尺寸适配常规小型电源变压器的侧端安装空间,竖直支撑段的高度不会超出变压器的整体外轮廓,避免和设备内的其他元器件产生干涉;水平安装底座的宽度足够布置两个固定安装孔,安装孔的大小适配常规的紧固件规格,不需要特制螺丝就能完成固定。支撑的折弯处做了圆角过渡处理,避免应力集中导致长期受力后出现断裂问题,轴孔的端面做了轻微的倒角处理,既方便转轴装配时的导入,也能去除加工后的毛刺,避免装配时划伤操作人员或者损坏转轴表面的防锈层。

从功能特性来看,这类轴支撑除了基础的转轴承托功能外,结构上预留的平面位置还可以作为限位结构的安装基面,部分需要限制绕组转动角度的变压器产品,可以直接在支撑的平面上加装限位挡块,不需要额外设计安装支架,进一步压缩整体结构的占用空间。零件的壁厚根据承载的负载大小确定,常规应用场景下的壁厚可以满足变压器全生命周期内的受力需求,不会因为绕组的重量、转动时的冲击力出现变形,同时也不会因为壁厚过大造成材料浪费、增加不必要的零件重量。在实际生产中,这类零件多采用板材冲压折弯成型,加工工艺简单,尺寸一致性好,适合批量生产配套,能够有效控制变压器的整体装配成本。

在结构细节处理上,轴支撑的所有锐边都做了倒钝处理,避免在变压器装配、后期维护过程中出现割线问题,防止损伤变压器的绕组引线、绝缘层等部件,保障变压器的电气绝缘性能。安装孔的位置度公差控制在合理范围内,保证装配时不需要额外修配就能顺利对位,降低装配环节的人工成本。轴孔的圆柱度公差满足转轴转动的精度要求,长期使用后不会因为磨损出现间隙过大的问题,延长变压器的整体使用寿命。这类轴支撑的结构虽然简单,但是作为变压器内部的基础承载零件,其尺寸精度、结构强度直接影响整个变压器的运行稳定性,在设计过程中需要结合实际的安装空间、负载大小、装配工艺做综合考量,不能单纯照搬通用支撑件的尺寸,否则很容易出现装配干涉、受力不足、转轴卡滞等实际问题,影响最终产品的使用体验。
