这套同步门联动机构的设计,核心是解决双构件同步开合过程中的角度匹配与运动干涉问题,在各类需要翻盖与底座同步动作的机电设备、小型防护舱体、嵌入式检修门结构中都有广泛的应用场景。日常工程实践里,不少小型设备的舱门开合会遇到单侧开启角度不足、门体与底座边缘剐蹭、开合过程中两侧动作不同步导致密封面错位的问题,这套连杆式同步结构就是针对这类痛点做的机构优化方案。

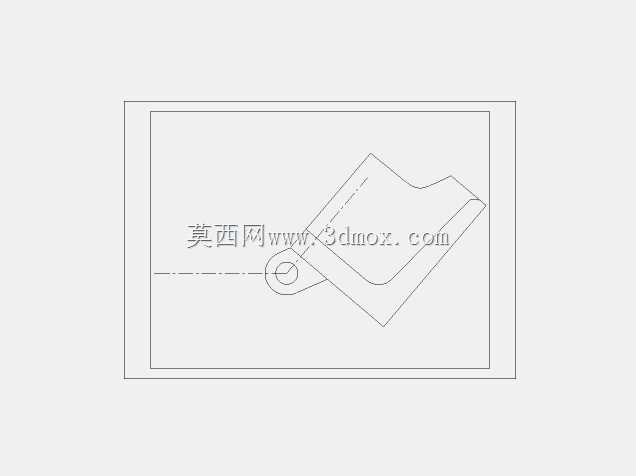

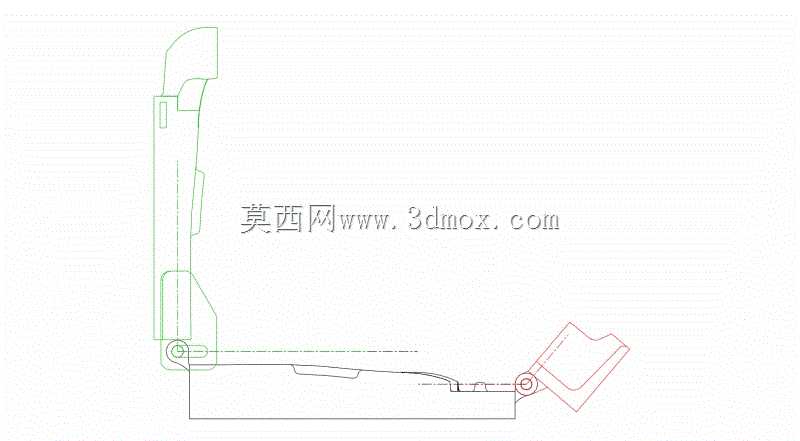

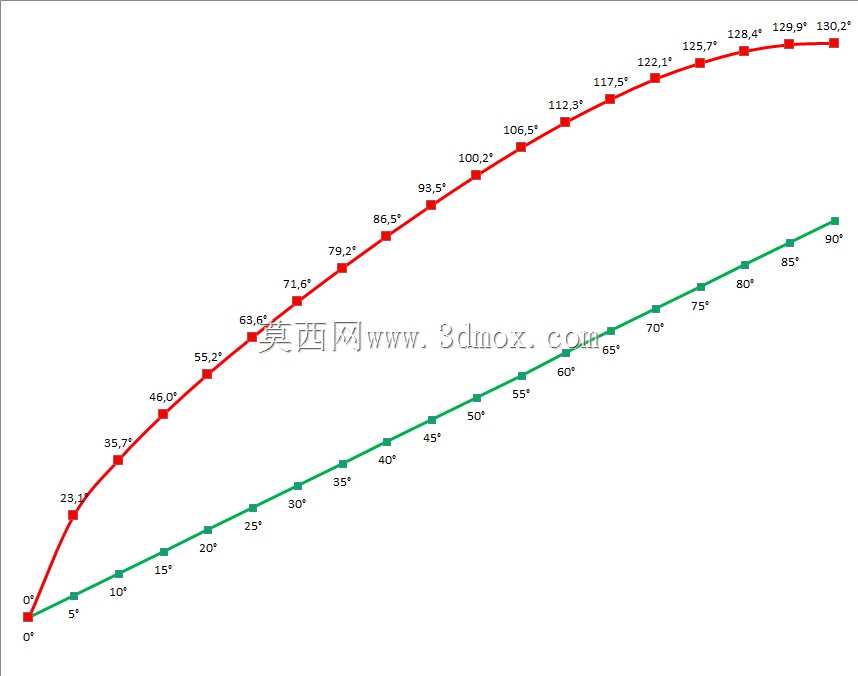

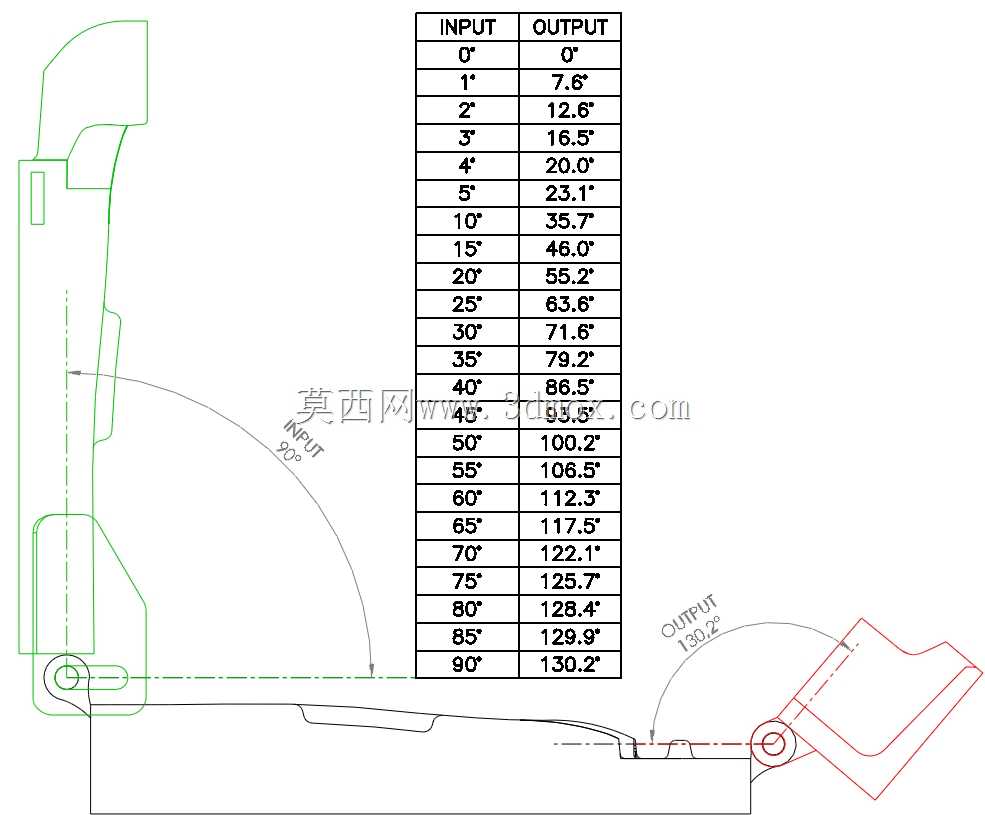

从实际功能特性来看,这套机构通过两组铰接连杆的硬连接约束,让门体绕自身铰接点旋转的同时,带动底座上的联动构件按照固定的角度比例同步转动,不需要额外加装齿轮、同步带这类传动零件,纯靠连杆的铰接点位置约束就能实现预设的运动轨迹。整个运动过程中,门体从闭合状态到完全开启的全程,联动构件的转动角度和门体转动角度保持固定的对应关系,不会出现动作滞后或者角度偏差,开合过程的阻尼感均匀,没有死点位置,手动操作时不需要额外施加过大的启动力。
设计思路上,最初的方案是直接在门体和联动构件之间加装一根直连杆,但试装后发现门体开启到45度位置时会出现连杆与底座安装面的干涉,而且联动构件的转动角度达不到设计要求的开合幅度。后续调整了铰接点的位置,将门体侧的铰接点从门体旋转轴正下方偏移了12mm,同时把联动构件侧的铰接点向构件旋转轴外侧偏移8mm,并且在连杆中段做了小角度的折弯处理,避开了底座上的安装凸台结构。调整之后重新做运动轨迹校核,整个开合行程里所有运动构件的最小间隙都保持在2.5mm以上,不会出现剐蹭卡滞的问题,而且联动构件的最终开启角度刚好和门体开启角度形成1:1.2的传动比,完全满足使用端的开合幅度要求。
从安装边界来看,整个机构的安装空间被严格限制在底座侧边的狭长区域内,横向最大占用宽度不超过35mm,竖向安装高度不超过门体闭合状态下的侧边厚度,不会额外占用设备内部的有效使用空间。所有铰接点都采用标准的小直径销轴连接,销轴的安装孔位公差控制在H7级别,既保证转动灵活,又不会出现过大的旷量。门体闭合状态下,连杆机构处于轻微的过死点位置,能够依靠结构自身的约束保持闭合锁紧状态,不需要额外加装锁扣就能承受日常使用中的轻微振动,不会出现门体自行弹开的问题。
实际应用中,这套机构可以直接适配各类小型电气控制箱的检修门、桌面型小型设备的防护翻盖、嵌入式终端设备的开合舱门,只需要根据实际门体的尺寸调整连杆的长度和铰接点的偏移量,就能快速移植到不同的产品结构上。相比齿轮同步结构,这套纯连杆机构的零件加工难度更低,不需要做高精度的齿形加工,普通的钣金折弯或者塑料注塑工艺就能完成零件生产,装配时只需要依次穿入销轴并做轴向限位即可,装配工序简单,后期维护也不需要复杂的调试,长期使用过程中只需要定期在铰接点添加少量润滑脂就能保持顺畅的运动状态,不会出现齿轮磨损后传动间隙变大、同步精度下降的问题。
在做运动校核的时候,特意针对开合全程的受力情况做了分析,门体开启到任意角度停留时,连杆的受力都沿着杆身轴线方向,不会出现额外的侧向弯矩,铰接点的受力均匀,销轴的剪切应力远低于材料的许用应力,长期反复开合也不会出现销轴变形或者连杆弯曲的问题。同时整个机构的所有运动构件都隐藏在门体侧边的内部空腔里,设备外部看不到突出的传动零件,外观整体性更好,也不会出现操作时被运动构件夹手的安全隐患。
