L型直角安装连接支架二维工程设计图

　　在电气柜内部安装、小型机电设备模组搭建、自动化生产线旁侧辅件固定的场景里，这类L型直角连接支架是使用频率极高的结构辅件，它的核心作用是完成两个垂直安装面之间的刚性连接，既可以作为小型电气元件比如接线端子排、小型传感器、电源模块的安装承载基座，也可以作为设备框架边角处的加强连接筋，抵消设备运行过程中产生的侧向振动力，避免连接部位出现松动移位。从结构设计逻辑来看，这类支架采用等厚度板材折弯成型的工艺路线，相比铸造直角座成本更低，生产效率更高，适合批量加工使用，折弯处做了内圆角过渡处理，避免折弯过程中板材出现应力集中开裂的问题，同时外边缘做了小尺寸倒角，去除冲压、剪切产生的毛刺，防止安装作业时划伤操作人员，也避免毛刺影响安装面的贴合精度。

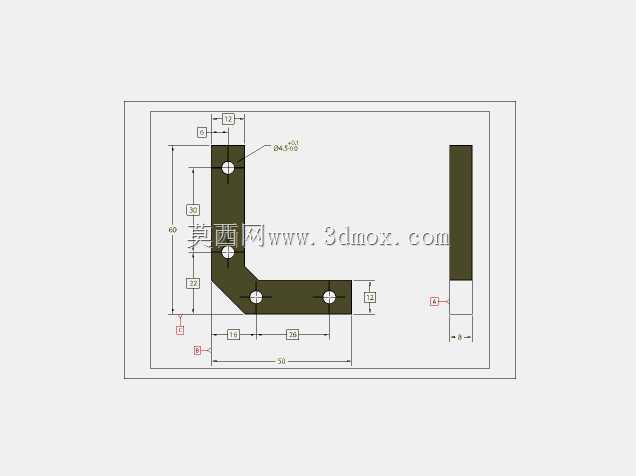

　　图纸上标注的尺寸全部围绕安装边界与配合公差设定，两个垂直臂的长度尺寸根据常规安装空间设定，每个臂上预留的安装孔位位置经过反复校核，既保证孔位距离折弯边有足够的安装操作空间，方便螺栓穿过拧紧，也保证孔位间距适配市面上主流的小型元件安装孔距标准，不需要现场二次打孔修改。图纸上标注的几何公差主要针对安装面的平面度与两个安装面的垂直度要求，平面度公差控制安装面与被连接件的贴合间隙，避免连接后出现应力集中导致支架变形，垂直度公差则保证两个垂直方向的安装精度，避免被固定的元件出现安装倾斜，影响后续设备的运行精度，比如固定对射型光电传感器时，如果支架垂直度超差，会导致传感器发射端与接收端对中不准，出现检测误信号。

　　在实际选型使用时，需要先核对支架的臂长是否适配安装空间的边界尺寸，确认安装孔的孔径是否匹配所用螺栓的规格，同时要根据承载的元件重量选择对应厚度的板材加工，避免负载超过支架的屈服强度出现弯折变形。这类支架的建模与出图过程，需要重点关注折弯系数的设定，不同厚度的板材折弯时的中性层偏移量不同，直接按理论尺寸绘图会导致折弯后实际孔位、臂长尺寸出现偏差，加工出来的零件无法正常装配，因此在绘制二维工程图时，需要结合实际加工工艺标注折弯半径、折弯方向，同时把关键安装孔的位置度公差标注清楚，给加工环节明确的精度要求。

　　在设备维护场景中，这类支架属于通用替换件，只要尺寸参数匹配就可以快速替换损坏的原有支架，不需要重新定制加工，能够大幅缩短设备停机维护的时间。从结构强度角度分析，L型的结构本身具备较好的抗扭、抗弯性能，在承受垂直于安装面的载荷时，力会沿着支架的臂部分散到两个连接基准面上，相比直片式连接片的承载能力提升40%以上，同时折弯处的圆角过渡能够分散应力，避免长期受载出现疲劳断裂。图纸上标注的表面处理要求一般为镀锌或者喷塑，根据使用场景的不同选择，普通室内干燥环境采用镀锌处理即可满足防锈要求，在潮湿或者有腐蚀性气体的工业场景中，则需要采用喷塑处理提升防腐蚀能力，延长支架的使用寿命。在三维建模转二维工程图的过程中，需要注意投影方向的选择，要把所有关键尺寸都集中在主视图上表达，减少剖视图、局部视图的数量，让加工人员能够快速读取所有加工信息，避免因为视图过多导致尺寸读取错误，同时尺寸标注要遵循加工顺序逻辑，先标注外形整体尺寸，再标注孔位定位尺寸，最后标注公差与技术要求，符合车间加工人员的读图习惯。
