带全外部功能结构的iPhone4s数字样机

　　做消费电子结构设计的同行大多有体会，早期直板触屏手机的结构堆叠逻辑，至今仍是很多手持智能设备的设计参考蓝本，这款还原全外部功能的iPhone4s三维结构模型，刚好可以作为这类产品结构设计的参考样例，拆解清楚这类经典机型的结构设计逻辑。从实际应用场景来看，这类手持通讯设备的三维模型，既可以作为消费电子结构设计教学的演示样件，帮助刚入行的结构工程师理解直板触屏手机的外部接口布局、人机交互按键的位置设定逻辑，也可以作为数码配件开发的设计基准——比如做手机保护壳、外接扩展配件、桌面支架类产品时，精准的外部结构数据能直接用来做配合尺寸的校核，省去反复测绘真机的时间成本，甚至在做工业设计手板验证前，也可以用这个模型做初步的外观比例校验，确认整体握持感的尺寸边界。

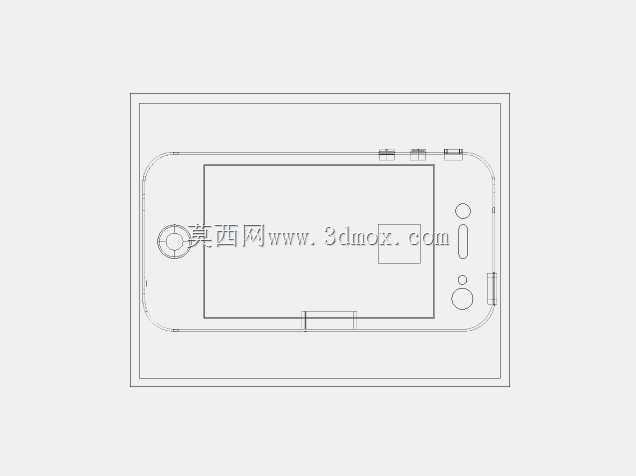

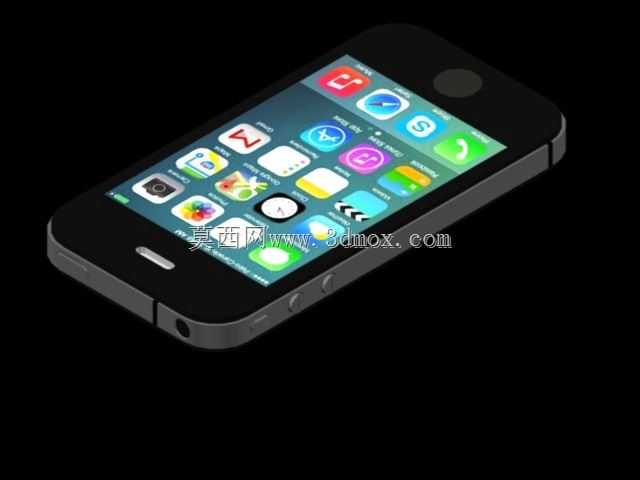

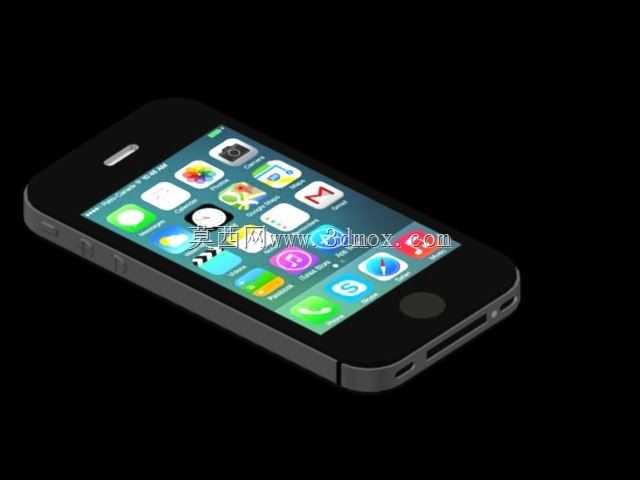

　　从产品实际用途对应的结构设计来看，这款模型完整还原了设备所有外部功能结构：机身正面的听筒开槽、前置摄像头开孔、实体home按键的位置与凹陷弧度，顶部的3.5mm耳机接口、电源按键的凸起高度与按压行程预留空间，侧面的静音拨片、音量增减按键的分段结构，底部的扬声器开孔阵列、麦克风开孔、30pin数据接口的槽位尺寸，还有背面的后置摄像头模组、闪光灯的凸起高度与位置偏移量，甚至机身中框的金属倒角弧度、前后玻璃面板与中框的配合台阶差都做了精准还原，没有遗漏任何外部交互结构。聊到设计思路，这款机型在当年的结构设计上有很明确的取舍逻辑：首先是握持边界的设定，机身整体采用直板圆角矩形的轮廓，四个圆角的曲率经过反复调整，既保证单手握持时掌心与机身侧边的贴合度，又避免圆角过大导致内部堆叠空间被过度压缩；侧边按键的位置刚好落在单手握持时拇指与食指的自然触控范围内，不需要刻意调整握持姿势就能完成音量调节、静音切换、电源按压的操作，这种人机交互的位置设定，后来被很多直板智能手机沿用。

　　外部接口的布局也遵循了手持设备的使用逻辑：数据接口与扬声器、麦克风集中在底部，用户手持设备接打电话时，底部的麦克风刚好对准嘴部位置，拾音效果最优，同时充电时线材从底部引出，不会干扰手持操作的姿势；3.5mm耳机接口设置在顶部，插着耳机把手机放在口袋里时，线材不会因为弯折出现过度拉扯的情况；后置摄像头设置在背面左上角，横向握持拍照时，手指不会意外遮挡镜头，闪光灯紧邻摄像头设置，补光范围刚好覆盖镜头的拍摄视角，不会出现补光偏移的问题。

　　再说到外形尺寸与安装边界的细节，这款模型还原的机身厚度控制在当时的行业领先水平，前后玻璃面板与金属中框的配合采用了嵌入式结构，玻璃面板的边缘比中框的倒角略低0.1mm左右，既避免玻璃边缘直接受到磕碰冲击，又能保证手指滑动过面板边缘时没有突兀的割手感；所有外部开孔的边缘都做了微小的倒角处理，避免长期插拔配件时出现毛边刮擦的问题；实体按键的凸起高度控制在0.8-1.2mm区间，既保证按压时有清晰的触感反馈，又不会因为凸起过高导致放在口袋里出现误触的情况；静音拨片的拨动行程预留了足够的间隙，拨片与机身开槽的单边间隙控制在0.1mm，既不会出现卡滞，也不会因为间隙过大进灰影响内部结构。对于做结构设计的从业者来说，参考这类成熟量产机型的外部结构设计，能避开很多手持设备结构设计的常见坑：比如外部接口与内部结构的避让关系、按键位置与人机交互的匹配逻辑、外观曲面与握持手感的平衡、外部开孔的防护设计思路，这些经过市场验证的结构细节，比凭空构思的设计方案更有实际参考价值，尤其是在做同类手持智能终端的外部结构设计时，可以直接对标这类经典机型的尺寸边界，快速确定合理的外形参数范围，减少前期方案迭代的试错成本。
