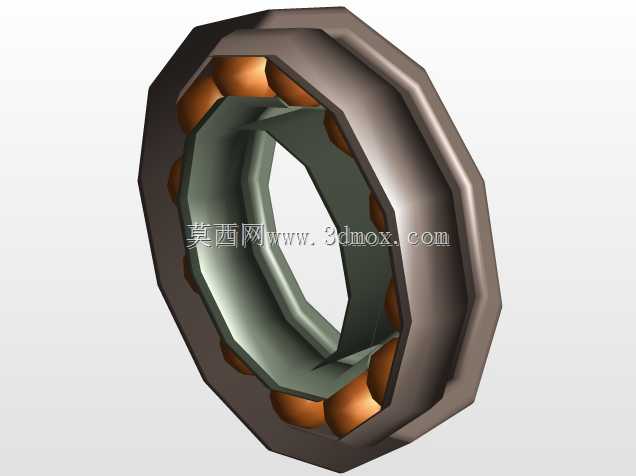

深沟球式简易滚动轴承三维结构

在各类旋转传动设备中，这类简易滚动轴承是应用覆盖范围极广的基础支撑部件，从中小型电机输出端、轻工输送线的托辊支撑，到小型机床的进给轴定位、家用机电产品的旋转部位，都能见到同结构产品的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动体与滚道间的滚动摩擦，大幅降低传动过程中的摩擦损耗，减少轴系运转的温升与磨损速率，保障整套传动结构的运转精度与使用寿命。

从结构设计逻辑来看，这款轴承采用最经典的深沟球构型，由内圈、外圈、滚动体、保持架四个核心部分组成。内圈与轴颈采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道曲率半径略大于滚动体半径，保证滚动体在滚道内顺畅滚动的同时，能承受均匀的接触应力；外圈通常安装在轴承座或设备壳体的安装孔内，多数工况下保持固定，部分特殊传动场景下也会出现外圈转动、内圈固定的使用形式，其内侧的弧形滚道与内圈滚道共同构成滚动体的运行轨道。中间的球形滚动体沿滚道周向均匀排布，是承担径向载荷的核心受力部件，滚动体的直径、数量直接决定了轴承的额定动载荷与静载荷能力，设计时需要根据轴系的受力大小、转速区间匹配对应参数。保持架采用浪形冲压结构，将相邻滚动体均匀分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内保持正确的运行位置，在轴承无载荷区还能对滚动体起到一定的兜持作用，防止滚动体脱落。

从安装边界来看，这类简易轴承的外形为规整的环形结构，轴向宽度较窄，径向尺寸紧凑，不需要额外设计复杂的安装定位结构，只需要在安装部位加工对应公差的轴颈与座孔，配合轴用挡圈、孔用挡圈或者端盖就能完成轴向定位，安装拆卸流程简单，对安装空间的要求较低，非常适合布局紧凑的中小型传动结构。设计建模过程中，需要重点保证滚道的曲率精度、滚动体与滚道的接触角匹配，以及保持架的兜孔间隙合理性：滚道的表面粗糙度需要控制在合理范围内，降低滚动接触过程中的疲劳点蚀风险；保持架的兜孔与滚动体之间需要预留合适的间隙，既要避免间隙过小导致滚动体卡滞，也要防止间隙过大造成滚动体运行过程中的窜动与噪音。在实际选型应用中，这类结构的轴承主要承受径向载荷，也可以在转速不高的场景下承受一定量的轴向载荷，当径向游隙适当加大时，其角接触承载能力会有一定提升，能够适应部分存在复合载荷的传动场景。相较于滑动轴承，这类滚动轴承的启动摩擦阻力更小，运转精度更容易保证，日常维护成本更低，不需要持续加注润滑脂就能维持较长时间的稳定运转，在中低转速、中等载荷的通用传动场景下具备极高的性价比。建模时对各部件的装配关系做了贴合实际的还原，内圈与滚动体、外圈与滚动体之间保留了符合工程实际的微小游隙，保持架的兜孔位置与滚动体位置一一对应，能够直观展示轴承内部的运动配合关系，可用于机械原理教学、设备装配示意、传动结构选型参考等场景，帮助设计人员快速理解这类基础零部件的结构组成与装配逻辑，在进行轴系结构设计时快速匹配对应的安装尺寸参数，减少基础零部件的重复建模工作量，提升整体结构设计的效率。
