AutoCAD等轴测机械零件结构示意

在机械结构设计的全流程里，等轴测视图从来不是锦上添花的装饰性内容，而是打通二维设计与三维认知的核心载体，很多刚入行的绘图员容易把轴测图当成三维模型的平替，实际上在生产现场、装配工位、维修保养环节，一张标注清晰的等轴测图，比零散的三视图更能让一线操作人员快速理解零件的空间形态，毕竟三视图需要读图者在脑海里完成投影拼接，而等轴测直接把三个坐标方向的结构关系以120度等夹角的形式铺展开，三个轴向的缩放比例一致，不会出现透视投影带来的尺寸视觉偏差，不管是用来做装配指导的附图，还是维修手册里的零件拆解示意，都能大幅降低读图的认知门槛。

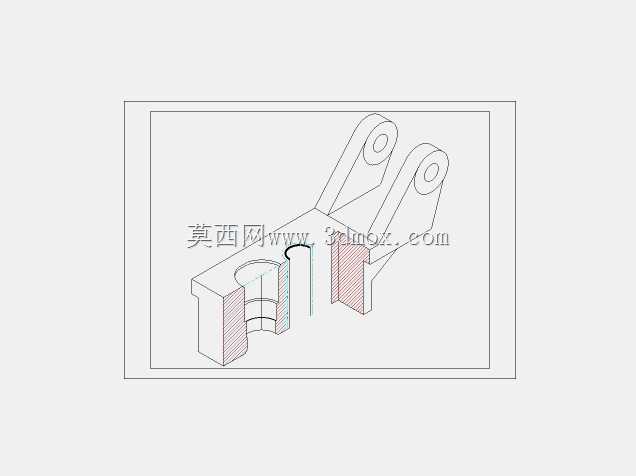

这次呈现的等轴测结构，针对的是带双铰接耳座的支撑类零件，这类零件常见于工装夹具的定位支撑模块、小型设备的铰接连接部位，主体部分是带半圆开槽的块状基座，开槽位置用来容纳圆柱类的配套轴件，避免轴件在径向出现窜动，基座侧面延伸出两块平行的铰接耳板，耳板上预制了同轴的销孔，用来穿装铰接销，实现和相邻摆动部件的转动连接。做这类零件的等轴测绘制时，最先要确定的是轴测轴的基准方向，不能直接照搬正投影的坐标，要先把X、Y、Z三个轴的夹角调整为互为120度，轴向伸缩系数统一取1，保证三个方向的尺寸量取和实际标注值一致，不会出现某一个方向的视觉变形。

绘制基座主体的时候，要先在轴测平面内勾勒出基座的底面轮廓，再沿着Z轴方向拉伸对应高度，这里要注意，等轴测里的圆不能直接用正圆命令绘制，必须切换到对应轴测面的椭圆绘制模式，根据圆所在的平面（顶面、侧面、正面）选择对应的椭圆轴方向，不然画出来的圆会出现透视错误，看起来和整体结构脱节。比如基座上的半圆开槽，实际是半圆柱面结构，在等轴测里就要对应绘制半个轴测椭圆，再沿着开槽的深度方向平移椭圆弧，连接两端的轮廓线，才能形成准确的柱面视觉效果，很多新手画等轴测的时候容易在这里出错，把半圆直接画成正圆弧，最后呈现的结构就会显得扭曲，和实际零件形态不符。

铰接耳板的绘制要重点关注两个耳板的平行度，还有销孔的同轴度，在等轴测视图里，两个耳板分别位于基座的同侧上方，绘制的时候要先确定第一个耳板的位置，沿着Y轴方向偏移固定的间距得到第二个耳板的基准面，两个耳板上的销孔中心必须在同一条平行于Y轴的直线上，不然实际装配的时候铰接销会穿不进去，或者穿入后出现卡滞，影响部件的摆动灵活性。耳板和基座连接的位置要做圆弧过渡，避免应力集中，这个过渡圆弧在等轴测里也要对应绘制轴测圆弧，不能直接用正圆弧代替，不然会破坏整体的轴测投影一致性。

从安装边界来看，这类支撑零件的基座底面是安装基准面，通常会在基座上预制沉头安装孔，用来穿装螺栓固定在设备的安装平台上，绘制等轴测的时候要把沉头孔的结构也表达清楚，包括沉头的深度、通孔的直径，让读图者能直接看到安装孔的位置和形式，不用反复对照三视图查找安装尺寸。零件的整体尺寸要适配配套的铰接部件，耳板的间距要和相邻摆动部件的连接端宽度匹配，销孔的直径要和选用的铰接销直径公差配合，基座的高度要保证摆动部件在全行程转动时不会和安装平台出现干涉，这些尺寸关系在等轴测图里虽然不会直接标注公差，但通过结构的比例呈现，能让设计人员快速检查结构之间是否存在干涉风险。

在实际的工程应用场景里，这类等轴测图除了用于生产指导，还会用在设备的操作手册、备件目录里，一线维修人员更换备件的时候，不需要翻找复杂的三维模型文件，通过等轴测图就能快速识别零件的形态，确认需要更换的备件型号。另外在设计方案沟通阶段，给非设计背景的项目人员讲解结构的时候，等轴测图比三视图的沟通效率高很多，不需要额外解释投影关系，对方就能直接看懂零件的整体结构和连接方式。

绘制这类等轴测图的时候还要注意线型的区分，可见的轮廓线用粗实线，被遮挡的部分如果需要表达内部结构，可以用虚线绘制，但通常等轴测图为了视觉清晰，只会绘制可见轮廓，内部结构可以通过局部剖视的方式呈现，比如这次的结构里，半圆开槽的位置用了剖面线填充，就是为了清晰表达开槽的深度和截面形状，让读图者一眼就能看出这个位置是容纳轴件的槽体结构，而不是实体结构。剖面线的绘制也要符合轴测图的规范，不同轴测面的剖面线角度要和所在平面的轴方向匹配，不能所有面都用同一个角度的剖面线，不然会失去轴测图的空间立体感。

很多人觉得现在三维建模软件普及了，直接导出三维模型的截图就可以代替等轴测图，实际上在很多纸质文档、快速出图的场景里，手绘或者规范绘制的等轴测图有不可替代的优势，它的文件体积小，不需要依赖三维软件就能查看，而且可以根据需要灵活取舍结构细节，重点突出需要表达的部分，不会像三维截图那样把所有结构都堆在一起，反而让重点信息被淹没。对于结构设计人员来说，掌握等轴测图的绘制逻辑，也能提升自身的空间想象能力，在绘制三视图的时候能更快在脑海里构建出零件的三维形态，减少投影错误的出现，尤其是在处理复杂的铰接类、支撑类零件的时候，先画一张等轴测草图梳理结构关系，再开始绘制正式的工程图纸，能有效减少后期的图纸修改次数，提升设计效率。
