16x2字符型液晶显示模块结构设计

在工业控制终端、小型嵌入式检测设备、老旧款家电控制面板以及教学实验板卡的开发场景里，16x2规格的字符液晶屏始终是低成本人机交互方案的核心选型之一，这类屏幕不需要复杂的图形显存驱动，仅靠并行或串行指令就能完成固定字符的内容输出，在对显示分辨率要求不高、仅需反馈设备运行参数、状态提示、操作指引的场景下，其稳定性与成本优势远高于同尺寸的彩屏模块。

从实际使用的角度出发，这款16x2液晶屏的设计首先要匹配常规工业安装的边界要求，整体外形采用窄边矩形结构，屏幕有效显示区域严格对应16列2行的字符排布，每个字符块预留标准的5x8点阵像素空间，外围PCB边框的安装孔位完全兼容行业通用的孔距规范，不需要额外做安装转接板就能直接固定在多数现成的设备面板开孔位上，屏幕表面的视角范围做了适度优化，在设备操作位的常规站立视角下不会出现字符发虚、对比度不足的问题，适配车间、实验室等常规光照环境下的读取需求。

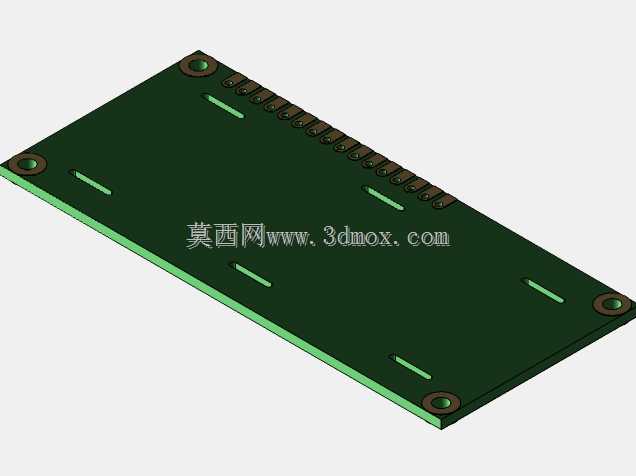

设计过程中首先要考虑的是屏幕与主控板的连接兼容性，模块的引脚排布遵循行业通用的16脚并行接口定义，同时预留了串行通讯的焊盘位置，既可以直接对接传统51、AVR等8位单片机的并行IO口，也能通过简单的跳帽配置切换为I2C串行模式，减少对主控引脚资源的占用。结构上屏幕与背光板的层叠间隙控制在合理范围，避免长期使用后出现背光不均、边缘漏光的问题，PCB板的边缘做了圆角处理，防止组装过程中剐蹭设备内部的连接线束，屏幕的金属固定压条采用薄型不锈钢材质，既能牢牢固定液晶玻璃层，也不会额外增加模块的整体厚度，方便嵌入到厚度有限的薄型面板内部。

从安装边界来看，这款屏幕的整体厚度控制在常规嵌入式安装的允许范围内，面板开孔尺寸匹配多数现成的16x2液晶屏面框，不需要重新开模做面板适配，屏幕后方的引脚伸出长度也做了优化，不会和设备内部的其他电路板、结构件产生干涉，组装时可以直接插装在预先焊好排座的主控板上，后续维护更换也不需要复杂的拆解操作。功能层面，模块内置了标准的ASCII字符字库，同时支持用户自定义8个特殊字符，能够满足多数工业场景下的单位符号、简单状态图标显示需求，背光采用均匀的侧发光设计，不会出现局部过亮或暗角，对比度调节引脚预留了外接电位器的接线位，现场安装时可以根据实际环境光照调整到最合适的显示效果。

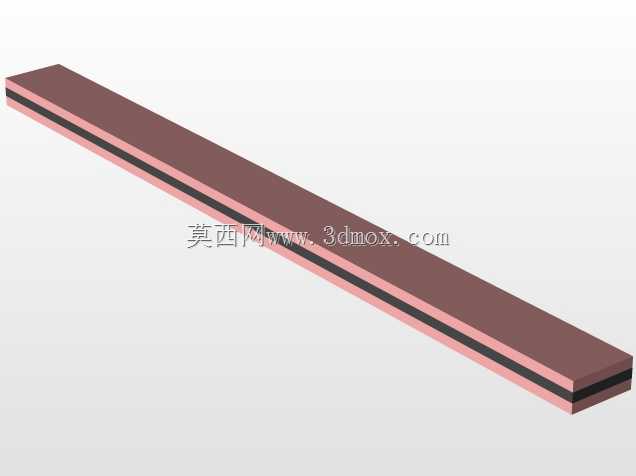

在结构细节处理上，液晶玻璃与PCB的连接采用导电胶条压合的方式，相比焊接排线的方案抗振动性能更好，适合在有轻微振动的工业设备上使用，模块的整体重量很轻，不会对面板安装位产生额外的负重压力，外围的封装尺寸完全兼容市面上同规格的通用16x2屏，做设备升级替换时可以直接互换，不需要修改原有结构的设计图纸。实际选型使用时，这类屏幕不需要复杂的驱动代码，仅靠简单的指令延时就能完成初始化与内容写入，对嵌入式开发者的门槛很低，同时其工作温宽覆盖常规工业场景的温度范围，在没有极端高低温的普通车间、实验室、民用设备内都能长期稳定运行，不会因为温湿度变化出现显示异常的问题。
