立式支架款平板显示终端结构设计

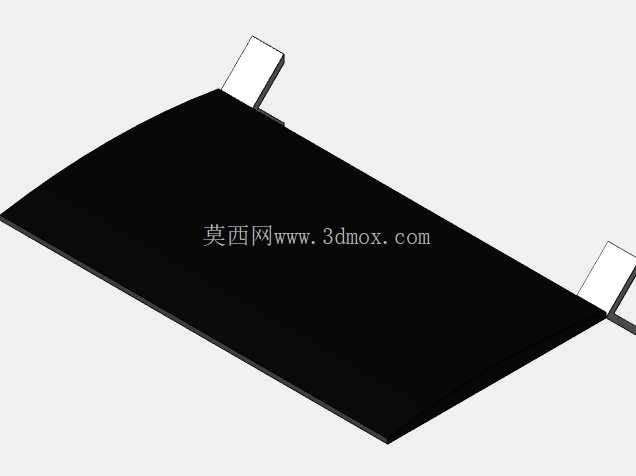

　　日常做消费电子结构方案时，立式支架款显示终端的适配场景覆盖范围很广，从家用客厅的影音播放、办公场景的小型会议展示，到线下门店的信息公示、展厅的互动导览都能见到这类结构的身影，区别于壁挂安装的固定属性，带独立支架的显示设备不需要在墙面做预埋打孔作业，摆放位置调整灵活，适配临时布展、租房场景、可移动办公点位等无法做墙面改造的使用需求。做这个结构的三维建模时，首先要理清显示面板与支撑结构的受力边界，显示面板部分采用窄边封装思路，正面预留完整的显示区域，边框宽度控制在满足内部驱动板卡安装、侧边接口排布的最小尺寸，避免过宽边框挤占有效显示面积，背部做平整化处理，既可以隐藏内部走线与板卡固定位，也能让设备背部贴墙摆放时不会出现凸起剐蹭墙面的问题。

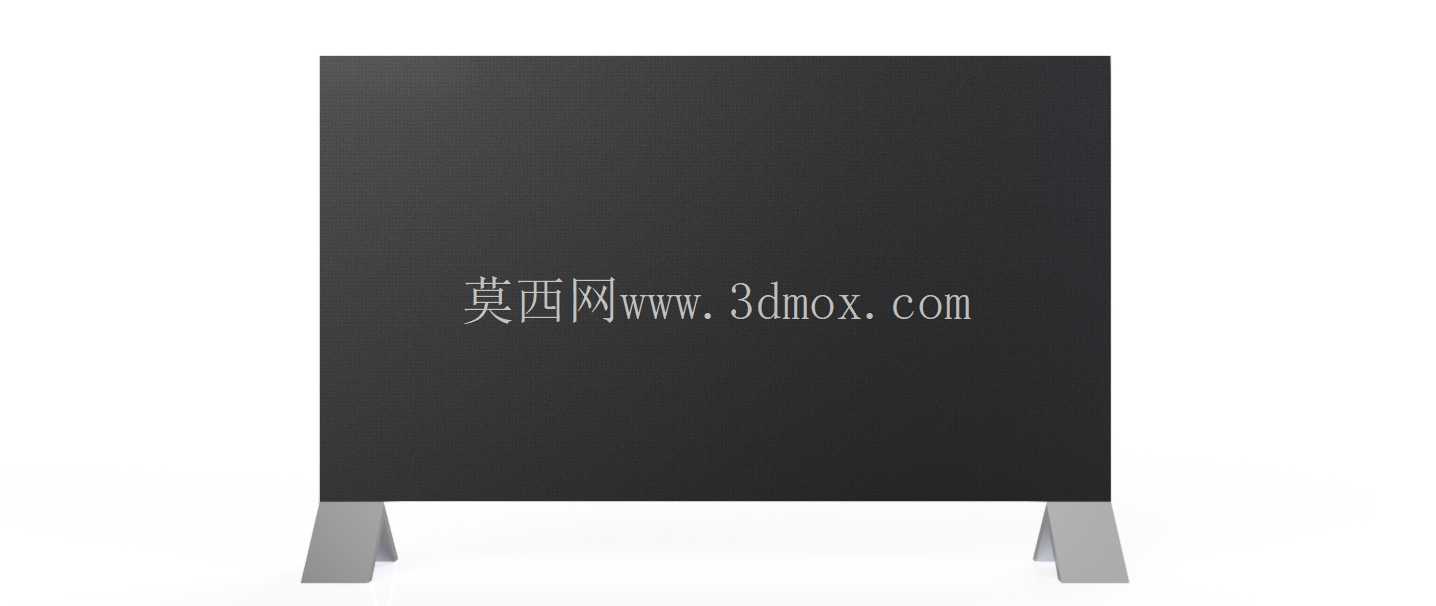

　　支撑结构采用双侧支脚的落地式设计，两个支脚从面板背部下方向外延伸出一定宽度，支脚的外伸尺寸需要经过重心校核，确保屏幕在最大允许仰角调整状态下，整体设备的重心投影始终落在两个支脚的支撑面范围内，不会出现前倾翻倒的风险，支脚底部预留防滑垫安装槽，安装硅胶防滑垫后既可以避免支脚剐蹭摆放台面，也能增大接触摩擦力，减少外力触碰下的设备滑移量。结构连接部分，支脚与显示面板的连接位采用隐藏式螺丝固定，螺丝孔位做在面板背部的下沿区域，外部用同色塑料堵头遮盖，保证外观面的完整性，连接位内部做加强筋结构，分散面板重量带来的局部应力，避免长期使用后连接位出现塑料蠕变导致的面板下垂问题。

　　尺寸边界上，显示面板的整体厚度控制在满足背光模组、驱动板安装的最小尺寸，避免整机过于厚重带来的笨重感，支脚的高度设计要让屏幕中心高度与普通坐姿状态下的人眼视线高度齐平，满足日常观看的视高需求，两个支脚的横向间距要大于面板宽度的三分之二，保证侧向受力时的结构稳定性，支脚的前后纵深尺寸结合整机重量做匹配，重量越大纵深尺寸相应增加，确保抗倾覆系数满足消费电子的安全规范要求。接口排布上，常用的电源接口、信号输入接口集中布置在背部靠下的侧方区域，既方便插拔线材，也不会因为线材弯折半径过大导致设备无法贴近墙面摆放，背部预留走线卡扣位，可以将外接线材顺着支脚方向梳理固定，避免线材杂乱外露影响整体整洁度。

　　实际建模过程中，需要重点校核几个配合公差：面板边框与显示模组的配合间隙要控制在合理范围，既方便生产组装时的模组装入，也不会因为间隙过大出现模组晃动的问题；支脚与连接座的配合面要做平面度要求，避免安装后出现支脚悬空、整机摆放不平的问题；外壳拼接处的止口结构要做错位设计，避免拼接缝隙出现漏光、进灰的问题。这类立式支架显示结构相比壁挂结构，额外需要考虑的是移动过程中的结构强度，支脚与面板的连接位要能承受短距离搬运时的提拉受力，不会因为提拉时的局部应力出现连接位断裂，同时整机的边角位置做小圆角过渡，避免搬运、摆放过程中磕碰造成边角崩裂，也能减少尖锐边角带来的磕碰伤人风险。在做结构减重设计时，外壳部分采用薄壁加筋的结构形式，在保证整体结构强度的前提下尽可能降低整机重量，支脚部分如果采用塑料材质，内部可以做中空结构，但中空区域要合理布置加强筋，避免支脚受力后出现弯曲变形，如果是金属材质的支脚，要做壁厚均匀设计，避免冲压、折弯过程中出现变形回弹导致的尺寸超差。
