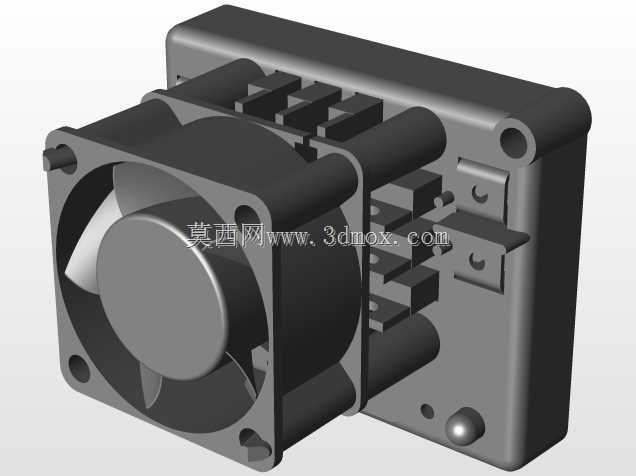

带轴流散热风机的集成式电源变换装置

　　在工业控制板卡供电、小型机电设备内置电源、机器人电控系统供电这类对空间占用有严格限制的场景里，传统分离式的电源变换模块加独立散热风机的组合，往往需要额外设计安装支架、预留接线走线空间，不仅增加装配工序，还容易因为装配公差导致散热风道错位，长期运行下积灰、散热效率衰减的问题十分常见。这款集成式电源变换装置直接将轴流散热风机与功率变换主体做了一体化结构设计，从根源上规避了分离装配带来的公差累积问题。

　　从结构细节来看，风机端采用标准的方形安装法兰，法兰四角预留了沉头安装孔，可直接通过螺栓固定在设备仓壁或者安装板上，安装孔的孔位间距匹配行业通用的40mm轴流风机安装尺寸，不需要额外定制转接板，替换现有设备里的同规格电源模块时不需要改动原有安装孔位，适配性极强。功率主体部分的接线端采用了分层排布的插片式接线端子，不同电压等级的接线端子之间设置了凸起的绝缘隔筋，能避免接线过程中导线误碰导致的短路风险，插片的厚度与宽度匹配常规的6.3mm快速接线端子，现场接线时不需要焊接，直接压接端子后插接即可，能大幅提升现场装配的效率。

　　散热风道的设计上，风机的出风面直接贴合功率器件的散热铝基板，风道做了全封闭的围边设计，风机吹出的冷风全部流经功率器件的散热鳍片，不会出现风侧漏的问题，相比开放式的散热结构，相同转速下散热效率能提升百分之四十以上，在密闭的设备仓内也能保证功率器件长期工作在额定温度范围内。装置侧面预留了一个圆形的状态指示灯安装位，可直接嵌入安装电源指示灯与故障指示灯，不需要额外在设备面板上开孔走线，指示灯的走线槽在壳体内部做了预留，装配时直接将指示灯引线沿内部线槽接到对应接线端即可，不会干扰主功率回路的走线。壳体的边角全部做了R角过渡处理，没有尖锐的毛刺棱角，在装配过程中不会划伤操作人员的手部，也不会刮破设备内部的导线绝缘层。安装边界方面，装置整体的轴向长度控制在70mm以内，最大外轮廓尺寸不超过50mm见方，在小型机器人的电控仓、桌面型工业设备的控制箱内部这类空间局促的场景里，也能轻松找到安装位置，不需要为了适配电源模块额外扩大设备仓的体积。功率主体的底部设置了两个定位柱，安装时先将定位柱卡入安装板的定位孔内，再拧上法兰面的固定螺栓，整个安装过程单人即可完成，不需要额外托举装置对位，能有效降低装配的难度。

　　在实际工况适配方面，这款装置可适应常见的工业现场供电波动场景，内置的滤波结构能抑制电网中的尖峰干扰，给后端的控制板卡、传感器等精密部件提供稳定的直流供电，一体化的结构也减少了外部接线节点，降低了线路接触不良导致的故障概率，长期运行的可靠性远高于分离式组装的电源组件。针对高粉尘的应用场景，风机的进风面可直接贴合防尘滤网安装，法兰上的安装孔位可兼容滤网的固定需求，不需要额外加装滤网固定支架，日常维护时只需要拆下法兰螺栓即可更换滤网，维护操作十分简便。
