互锁拼接式立方体结构零件设计方案

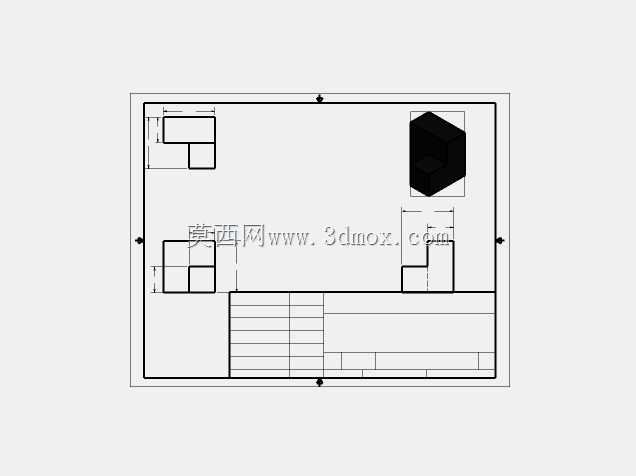

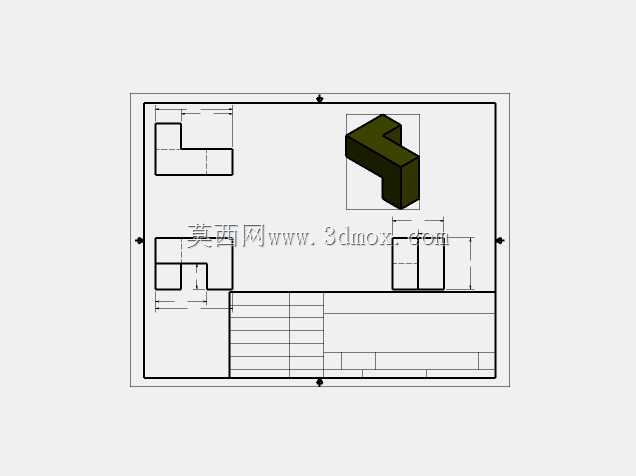

　　这类互锁拼接立方体结构零件，最初的设计需求来源于电源变压器生产环节的工装夹具模块化适配场景——在变压器铁芯叠装、绕组绕制后的预固定工序中，传统的整体式定位块无法适配不同容量等级变压器的外形尺寸差，每次换型都需要重新加工整块定位工装，不仅耗材浪费严重，换型调试的周期也会拉长近两个小时。设计这套拼接立方体组件的核心思路，就是通过标准化的单元块互锁结构，让现场装配人员可以根据待加工变压器的实际轮廓尺寸，快速组合出对应尺寸的定位支撑面，不需要额外的紧固件，依靠单元块之间的凹凸配合结构就能实现足够的连接强度，满足工装定位时的侧向受力要求。从结构细节来看，每个立方体单元的配合面都设计了等尺寸的凸榫与凹槽，凸榫的侧边做了0.2度的拔模斜度，既可以保证拼接时的顺畅装配，又能在拼接完成后依靠配合面的静摩擦力实现锁止，不会在承受变压器铁芯的压力时出现松脱错位。整套组件的外形尺寸边界控制在120mm×100mm的矩形范围内，单个立方体单元的边长统一为20mm，所有配合尺寸的公差都按照IT7级精度设计，既可以满足普通铣削加工的工艺要求，不需要高精度的加工中心就能完成生产，又能保证不同批次生产的单元块可以完全互换，不会出现配合过紧无法装配或者间隙过大松动的问题。

　　在实际应用场景中，这套拼接结构除了用于变压器生产工装的快速适配，还可以拓展用于电子元器件装配工位的物料分隔、小型电控柜内部的元器件安装支撑调节——因为单元块的拼接自由度很高，既可以拼出平面的支撑垫，也可以拼出带台阶的定位挡边，甚至可以组合出简单的立体支撑框架，适配不同高度的元器件安装需求。设计过程中特意规避了复杂的曲面结构，所有特征都是规则的平面与直角，一方面是降低加工时的刀具路径复杂度，减少加工时的空刀行程，提高单件加工效率；另一方面也是为了减少拼接时的对位难度，现场操作人员不需要对照复杂的装配图纸，只需要根据实际需要的尺寸，像拼搭积木一样逐层拼接即可，不需要专门的装配培训就能快速上手。

　　考虑到工装使用场景中可能会接触到绕线过程中的绝缘漆、铁芯叠装时的硅钢片碎屑，所有拼接配合的凹槽深度都设计为5mm，凹槽的边角都做了R1的圆角处理，不会出现直角缝隙残留碎屑难以清理的问题，日常维护只需要用压缩空气吹扫就能把缝隙里的杂物清理干净，不会因为杂物堆积影响拼接精度。在安装边界的设计上，整套拼接组件的底部单元块预留了通用的沉头安装孔，可以直接通过M4的螺丝固定在工装台的T型槽上，不需要额外设计转接板，当需要调整定位位置时，只需要松开固定螺丝，调整整体拼接块的位置再锁紧即可，甚至可以在不拆卸整体结构的情况下，通过增减边缘的单元块来微调支撑面的尺寸，应对生产过程中临时出现的尺寸偏差调整需求。

　　从受力特性来看，单个立方体单元的壁厚设计为3mm，采用常用的ABS工程塑料或者铝合金加工都可以满足强度要求，当采用铝合金材质时，单个单元块的承重可以达到50kg以上，完全可以满足中小型变压器铁芯叠装时的支撑压力需求，不会出现受压变形的问题；如果是用于普通的物料分隔场景，采用3D打印的PLA材质就可以满足使用要求，进一步降低使用成本。这套结构的设计没有采用特殊的专利结构，所有的配合尺寸都是基于通用的机械设计公差标准确定，不管是机械加工车间的小批量生产，还是用户自行通过3D打印制作替换件，都可以很方便地还原设计尺寸，不会出现因为特殊尺寸导致的加工困难问题。在实际的生产验证中，采用这套拼接立方体作为变压器叠装工装的定位组件后，生产线的换型调试时间从原来的平均110分钟缩短到了15分钟以内，工装的加工成本也降低了60%以上，因为不需要针对每个型号的变压器制作单独的整体定位块，只需要储备足够数量的标准立方体单元，就可以覆盖全系列中小型变压器的生产定位需求，甚至在临时的样品试制环节，也可以快速拼出需要的定位结构，不需要等待工装加工周期，大幅缩短了样品试制的准备时间。
