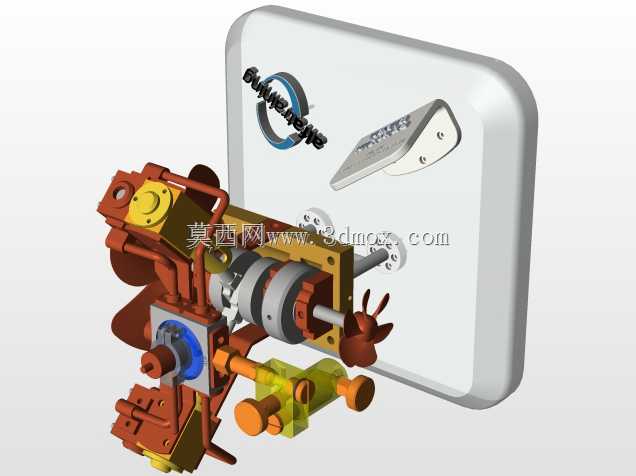

蒸汽动力装置结构三维设计作品

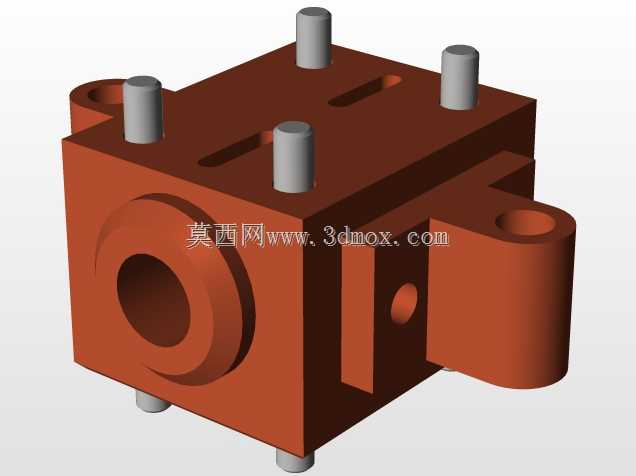

这套蒸汽动力装置的三维结构设计，核心围绕小型蒸汽动力输出场景的实际使用需求搭建，在做结构拆解前，首先要明确这类装置的落地场景——它既可以作为教学演示领域的热力循环原理展示载体，也能适配小型复古动力设备、 hobby 级机械传动装置的动力输出单元，甚至在部分微型工业演示线里，作为可视化的动力源组件完成整套传动链路的动力输入。从实际用途出发，这套结构没有照搬大型工业蒸汽设备的冗余设计，而是把核心功能聚焦在蒸汽能量到旋转机械能的稳定转换上，所有零部件的装配关系都围绕能量转换效率、运行稳定性两个核心指标做取舍。

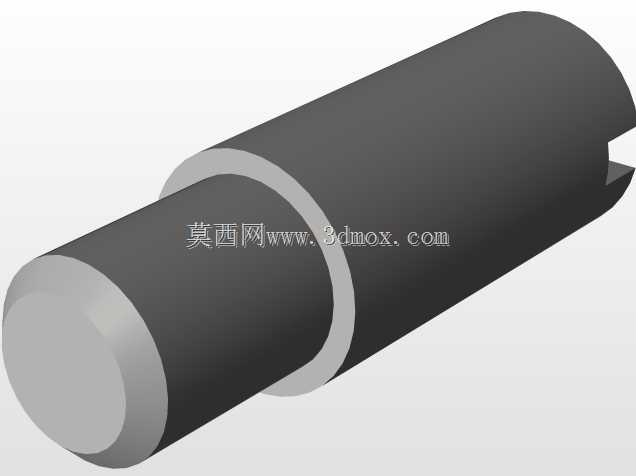

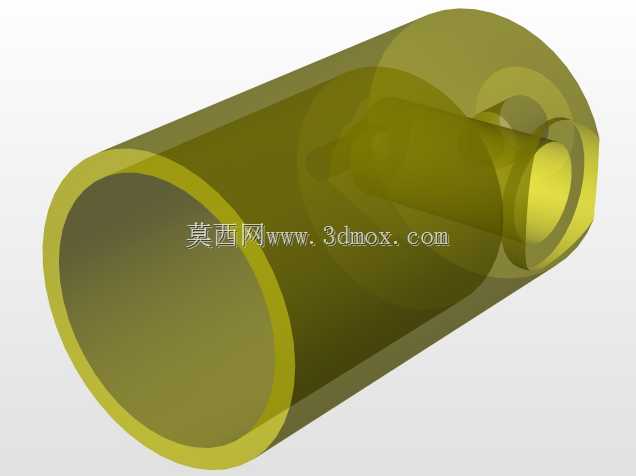

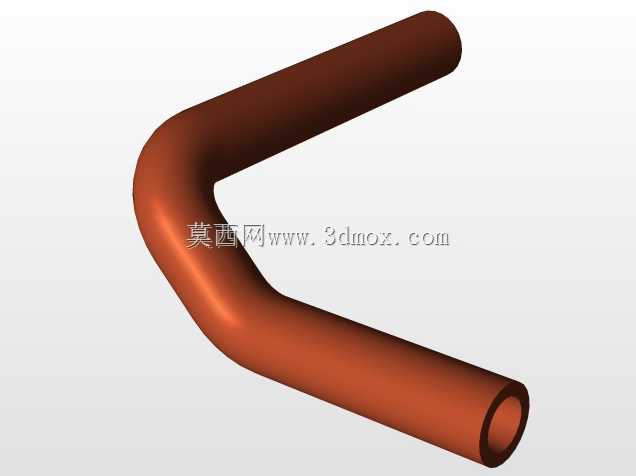

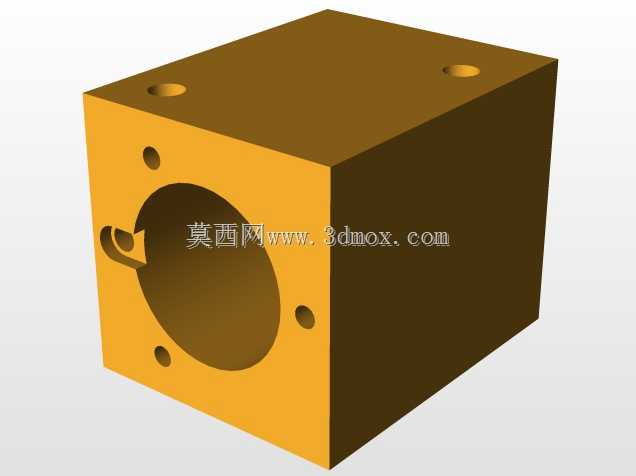

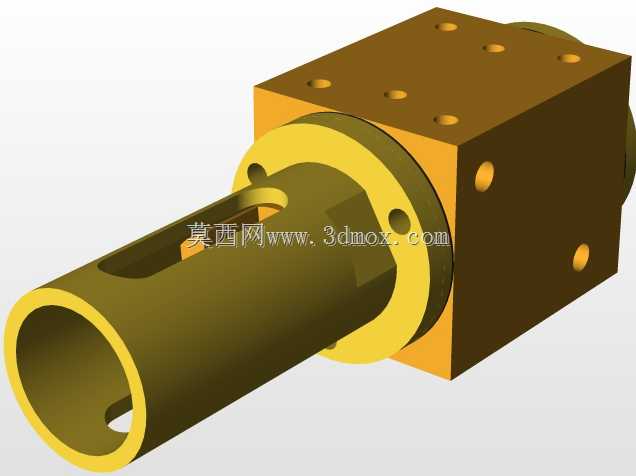

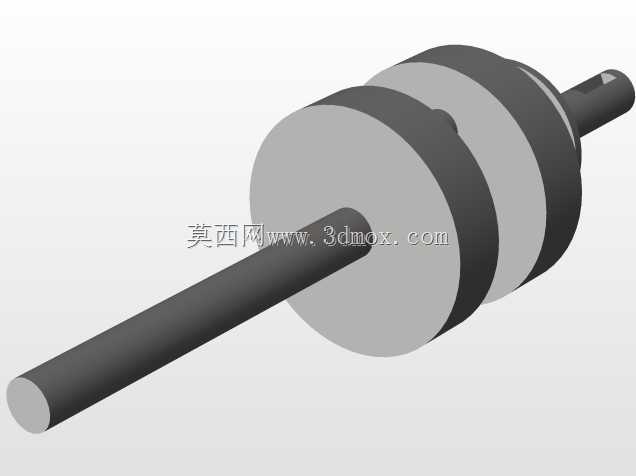

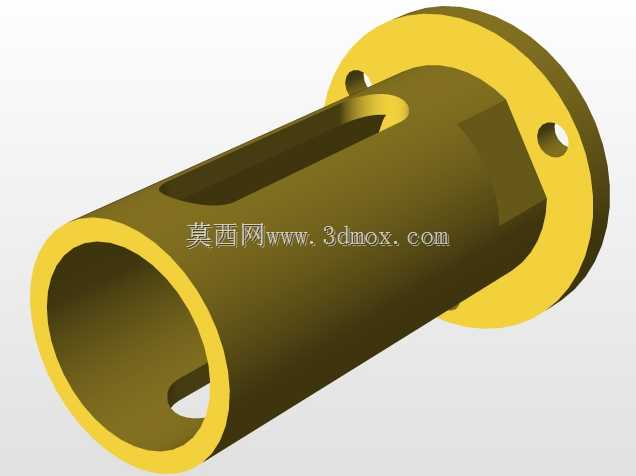

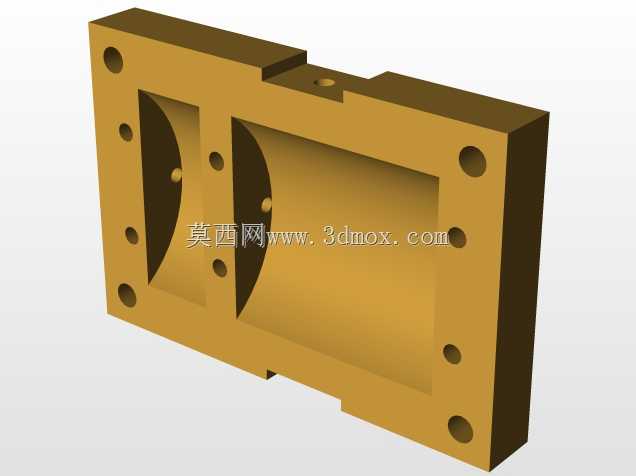

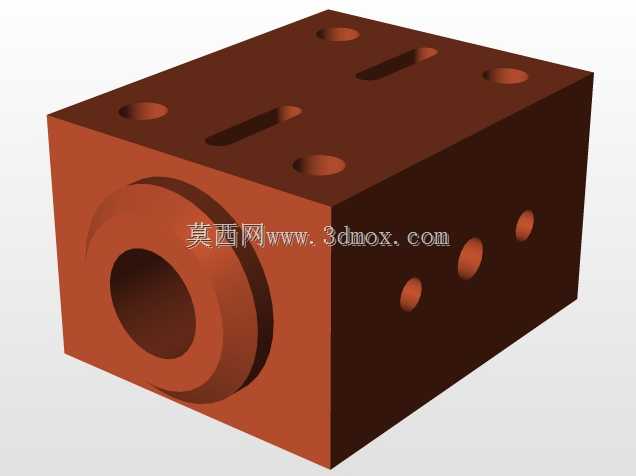

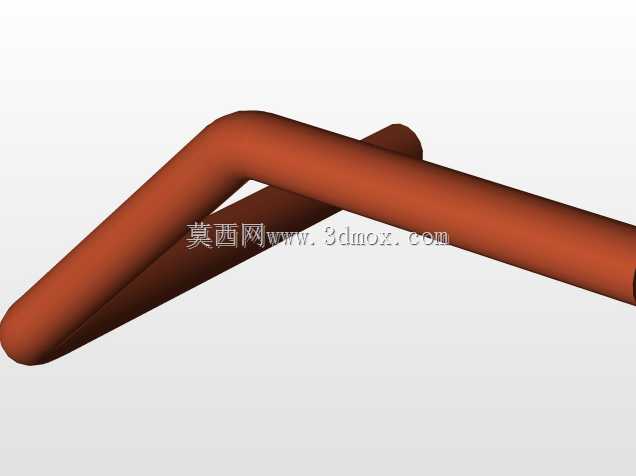

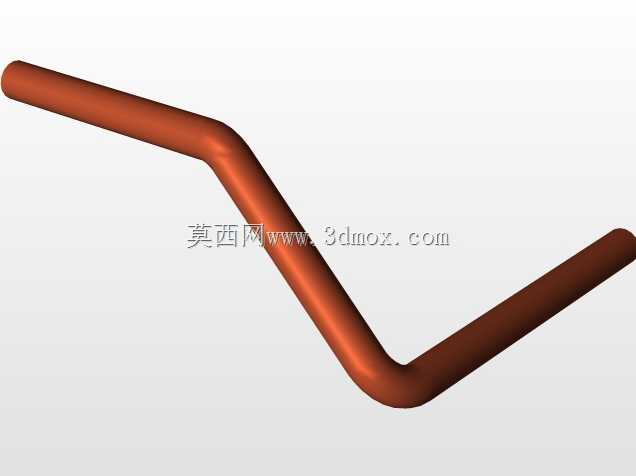

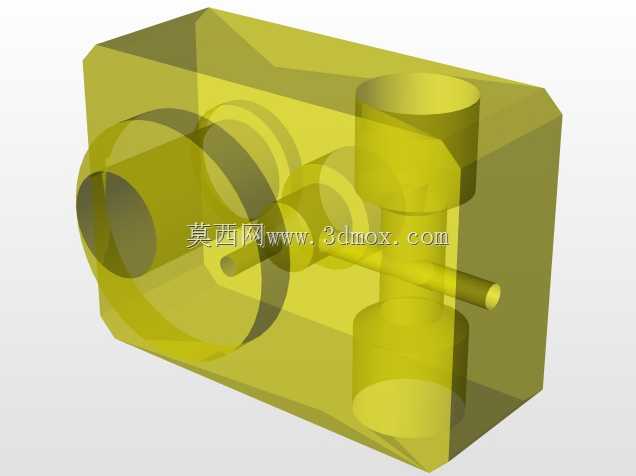

先讲功能特性层面的设计考量，整套结构的核心做功单元采用了偏心曲柄联动结构，蒸汽导入腔体后推动活塞做往复直线运动，通过曲柄滑块机构把直线位移转换为曲轴的旋转输出，这部分的配合间隙在建模时做了分层设定：活塞与缸体的配合面预留了热力膨胀余量，避免高温工况下出现卡滞；曲轴与支撑轴承位的配合采用基孔制过渡配合，既保证旋转精度，又能控制装配难度。蒸汽导流通道的走向做了平滑圆弧过渡，没有直角拐点，能最大程度减少蒸汽输送过程中的压力损失，这一点是很多同类演示模型容易忽略的细节——不少建模作品只追求外形相似，忽略了流道对实际动力输出的影响，而这套结构在流道设计上完全参照实际小型蒸汽机的流道参数做等比例缩放，保证虚拟装配完成后，结构逻辑完全符合真实设备的运行原理。

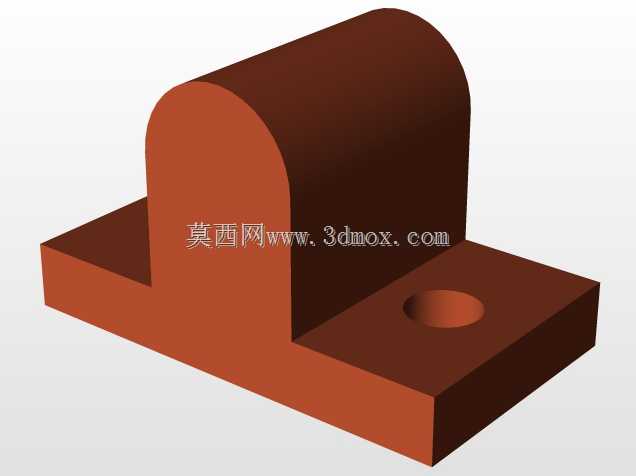

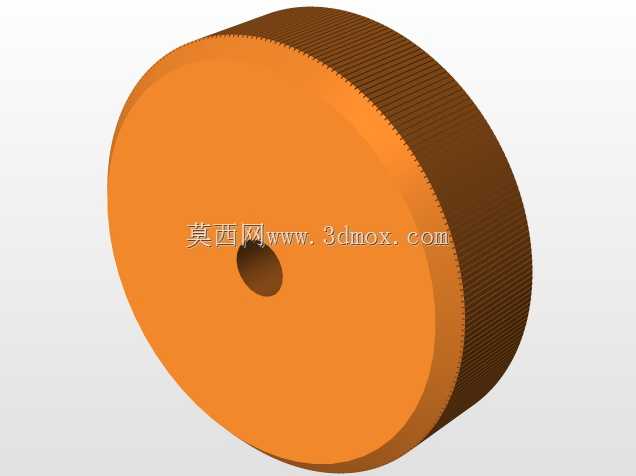

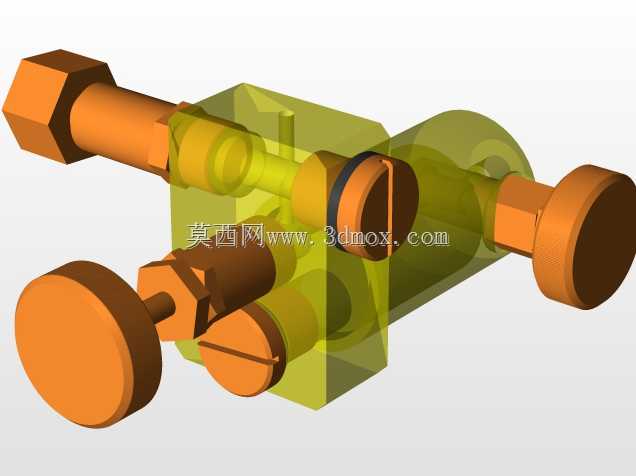

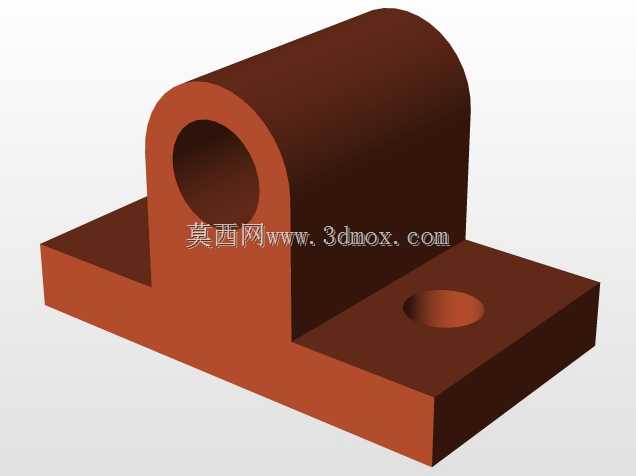

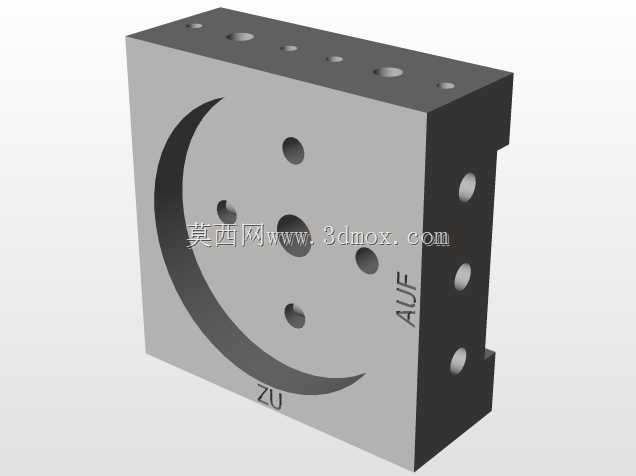

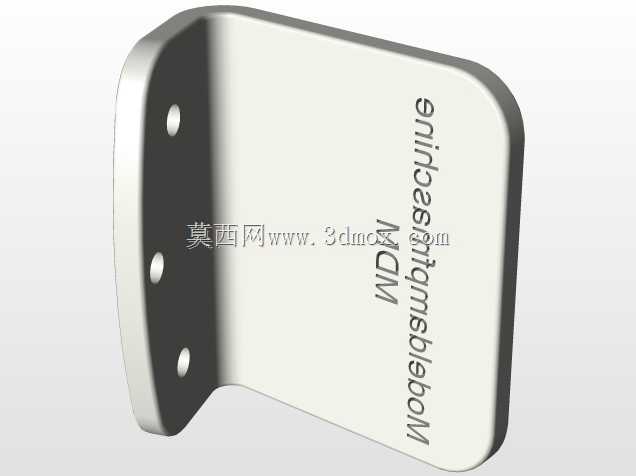

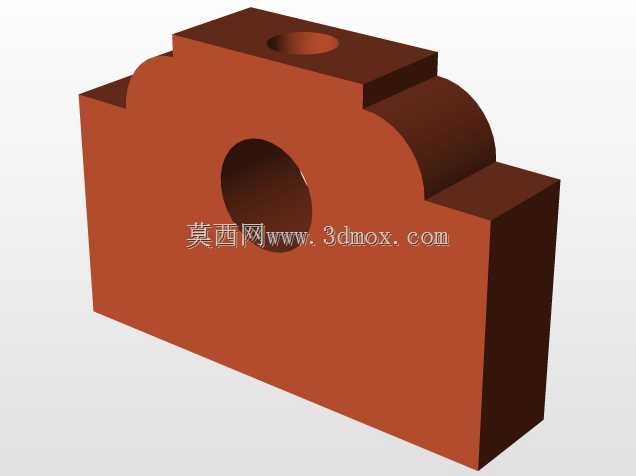

设计思路上，没有追求过度复杂的外观装饰，所有外露结构都服务于功能实现：飞轮部分做了均匀的配重镂空，既降低整体重量，又能保证旋转时的动平衡，飞轮的厚度与直径比例经过反复调整，保证运转时的储能不能过大导致启动阻力过高，也不会因为储能不足出现运转顿挫。配气机构的联动杆与曲轴做了同步相位匹配，建模时严格按照四冲程蒸汽动力的配气相位设定联动角度，保证进排气的时序完全匹配活塞的运动位置，不会出现配气错位导致的动力反向抵消。支撑框架的结构采用了分体式装配设计，每个支撑立柱都与底座做了定位凸台配合，不需要额外的定位工装就能完成精准装配，这一点对于实际加工制作来说非常重要，能大幅降低后期组装的调试成本。

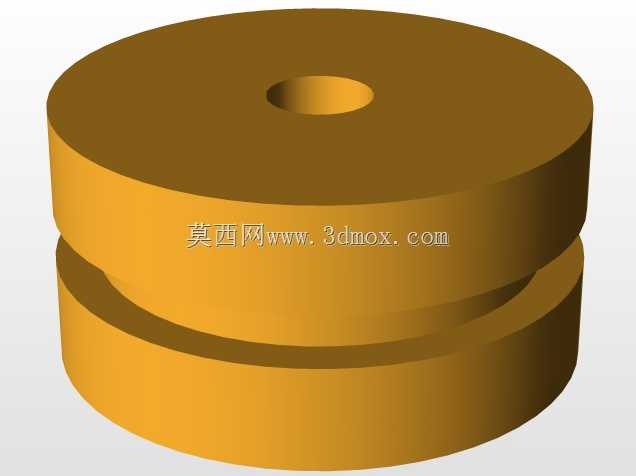

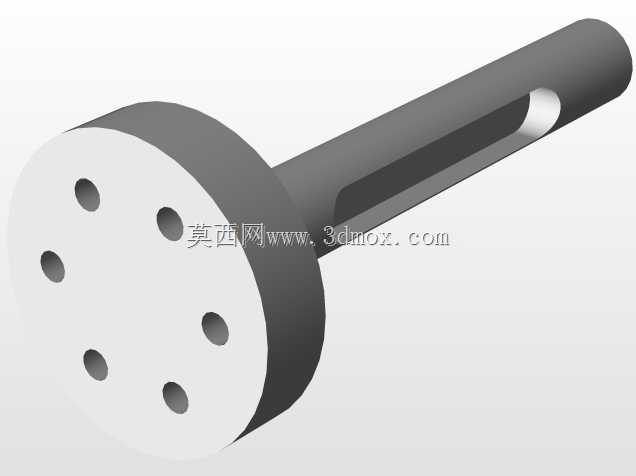

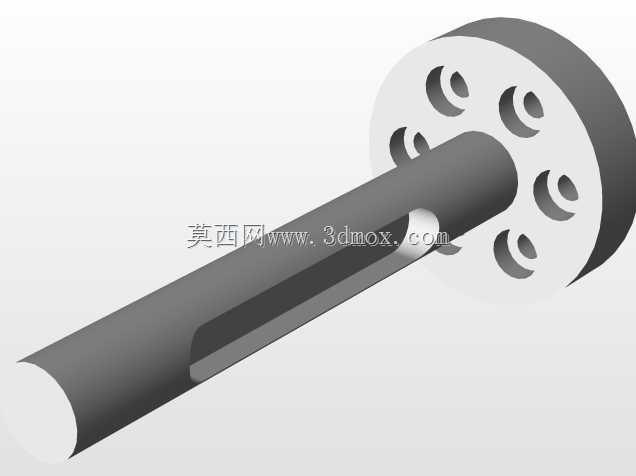

再说到外形尺寸与安装边界的设定，整套装置的安装基准面选在底座的下平面，所有零部件的安装定位尺寸都从这个基准面出发做标注，避免了多基准带来的尺寸累积误差。底座的安装孔位采用了对称分布设计，横向与纵向的孔距都适配标准的工业铝型材安装槽规格，不管是安装在教学演示台架上，还是集成到其他小型动力设备的机架上，都不需要额外做转接板。整体的外形轮廓做了干涉检查，所有运动部件的运行轨迹范围内都没有预留其他固定结构，曲轴旋转、活塞往复、配气杆摆动的全行程都做了动态干涉校验，不会出现运动过程中零部件碰撞的问题。设备的输出轴端做了标准的轴径与键槽设计，能直接适配标准规格的联轴器、带轮等传动连接件，不需要额外做轴头改装，这也是从实际使用角度出发的设计——很多同类模型的输出轴只做了外形示意，没有考虑实际连接传动件的需求，导致模型只能做外观展示，无法对接后续的传动链路。

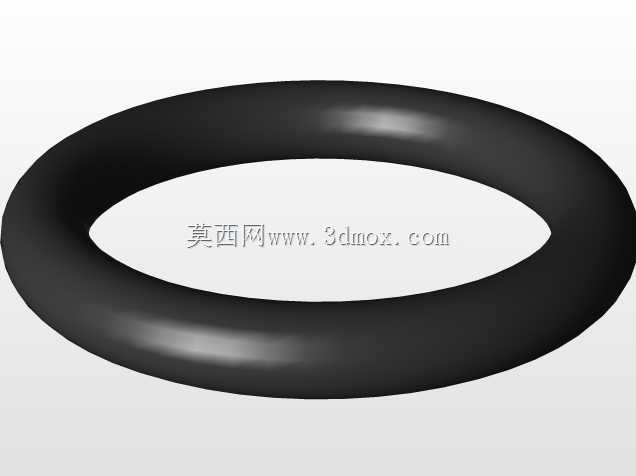

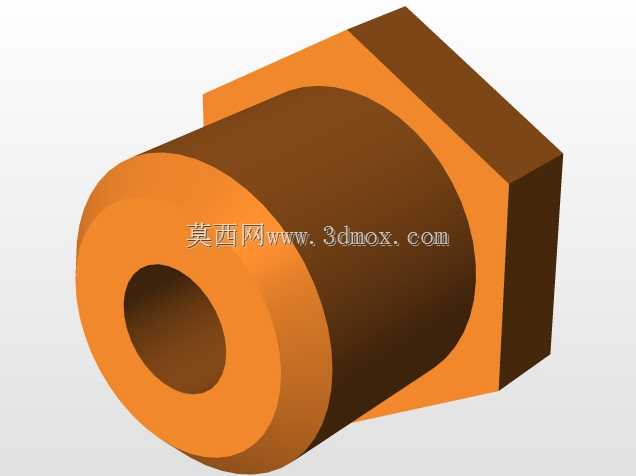

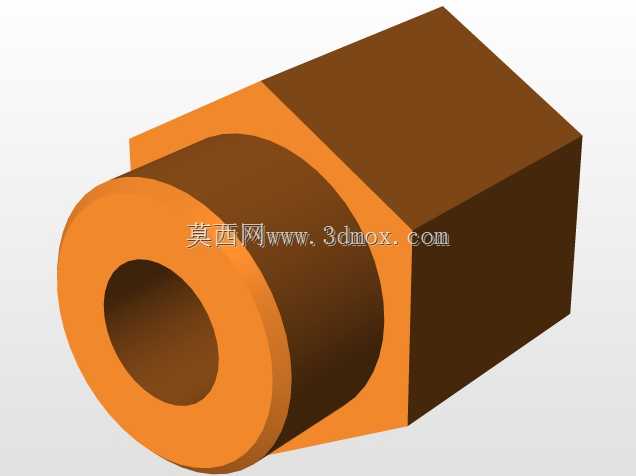

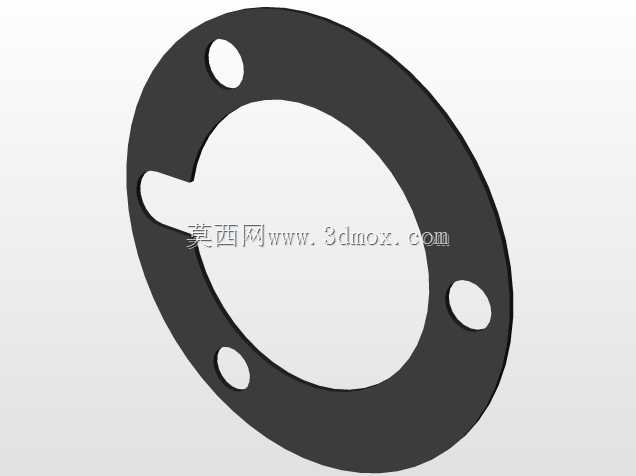

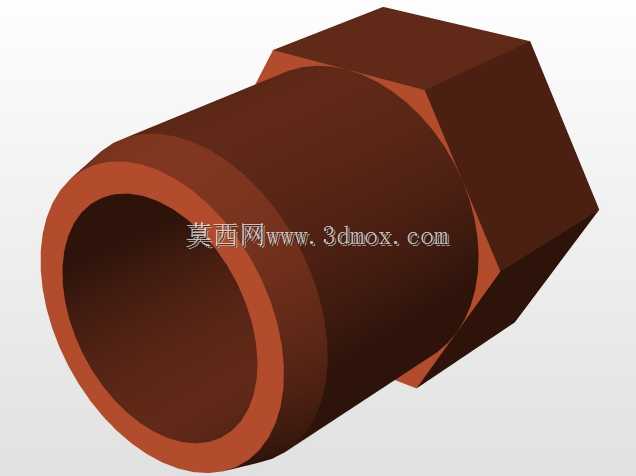

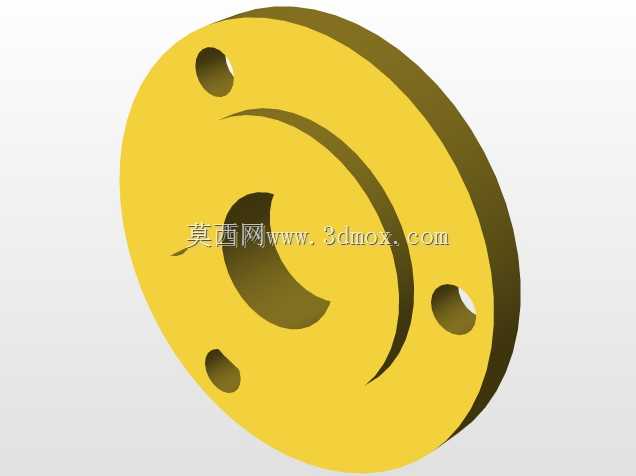

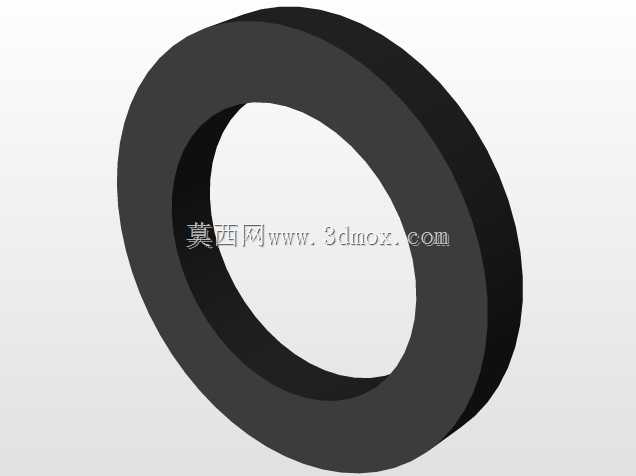

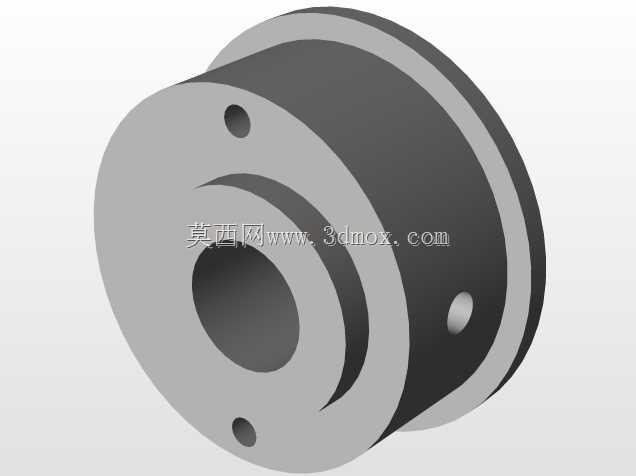

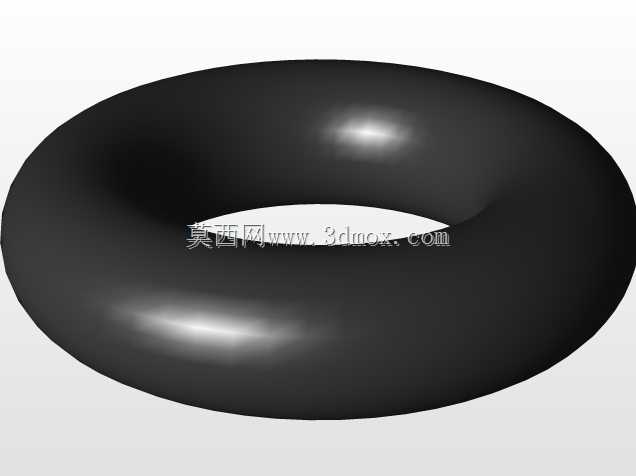

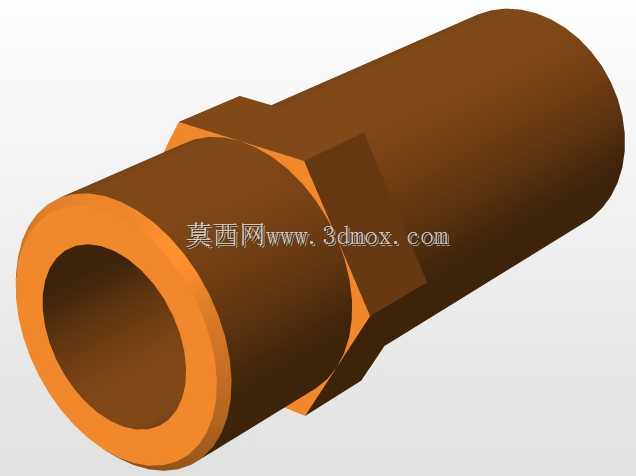

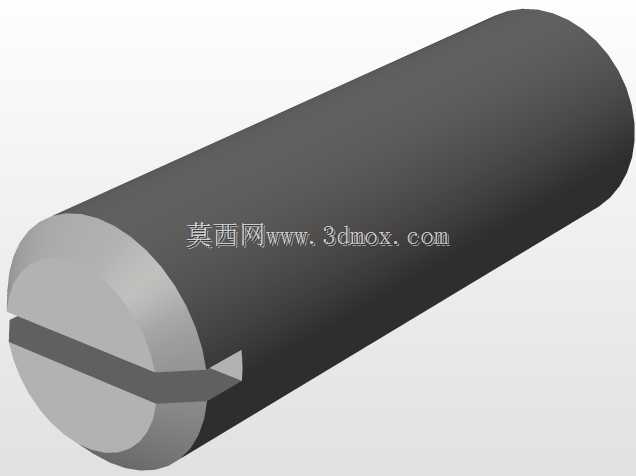

从结构设计的细节来看，所有密封面的位置都预留了密封件安装槽，缸体端盖、蒸汽管路接头的位置都按照标准密封槽尺寸做了结构设计，哪怕是后期把三维模型导出做实物加工，也不需要再对密封结构做二次修改。紧固件的选型全部采用标准件，不同位置的螺栓长度、规格都做了统一规划，同区域的紧固件尽量采用相同规格，减少后期装配时的零件种类，降低物料管理成本。观察整套结构的分层逻辑，从底座支撑、动力腔体、传动曲柄、配气机构到飞轮输出，每个模块都能独立拆分，模块之间的连接采用定位销加紧固件的固定方式，后期维护时可以单独拆解某一个模块，不需要把整套装置完全拆散，这也符合实际机械设备的维护性设计要求。
