棘轮摇杆铰接连接组件结构设计

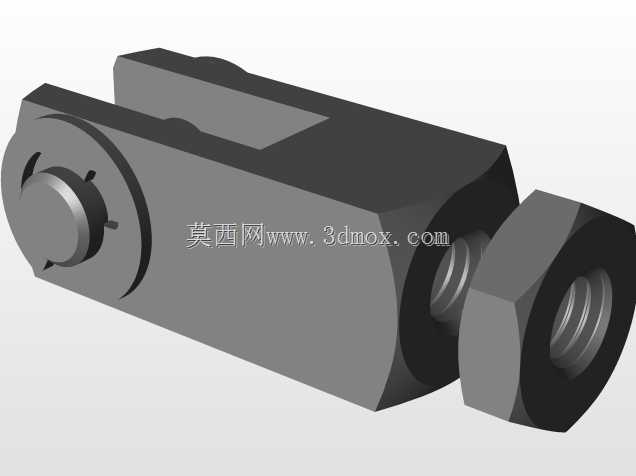

　　该铰接式棘轮摇杆组件，常见于间歇进给机构、单向传动工位、手动调节锁紧单元中，作为传递往复摆动力、实现单向步进驱动的核心连接部件，在轻工输送线的分度工位、工装夹具的手动锁紧模块、小型机床的进给调节单元中都有广泛适配场景。从结构功能来看，组件采用叉形杆身配合销轴铰接的基础构型，下端设置外螺纹连接段，可直接与配套的调节螺杆、驱动杆端完成螺纹旋合固定，上端叉耳结构通过横向销轴与配套棘爪、摆臂完成铰接，销轴端部设置卡簧限位槽，装配时用轴用弹性挡圈完成轴向锁止，避免往复摆动过程中销轴窜动脱出，叉耳内侧预留的间隙刚好容纳棘爪的摆动行程，不会出现运动干涉。

　　设计过程中优先考虑了往复摆动工况下的受力分布，叉耳部位做了加厚过渡处理，避免摆动力矩过大时叉耳根部出现应力集中断裂，杆身与下端螺纹段的衔接位置做了六角工艺台设计，既可以在装配时用扳手夹持完成螺纹拧紧作业，也能作为杆身周向防转的限位面，适配需要固定安装角度的使用场景。从安装边界来看，组件整体为轴对称构型，叉耳外侧的安装空间需预留足够的摆角余量，销轴的装配方向需与摇杆的摆动平面垂直，避免侧向力作用在销轴上导致磨损加剧，下端螺纹段的旋合深度需满足受力要求，通常不小于螺纹公称直径的1.2倍，保证连接强度足够承受额定摆动力矩。

　　实际使用中，该组件配合棘轮工作时，摇杆往复摆动带动铰接的棘爪推动棘轮完成单向步进转动，回程时棘爪沿棘轮齿面滑过不会带动棘轮反转，可实现精准的间歇送进、角度调节功能，相较于一体式摇杆结构，铰接式的连接设计允许棘爪在工作过程中有微小的自适应摆角，能够补偿棘轮与摇杆安装座之间的同轴度误差，降低零件加工精度要求，同时减少棘爪与棘轮齿面的非正常磨损，延长整套间歇机构的使用寿命。杆身的截面采用近似矩形的切边构型，相较于圆形截面杆身，在相同重量下具备更好的抗弯曲扭转载荷能力，切边平面也可作为安装时的周向定位基准，方便装配时对齐摆角方向。销轴与叉耳孔的配合选用间隙配合，保证铰接部位转动灵活无卡滞，配合面的表面粗糙度需控制在合理区间，既不能过于粗糙导致转动磨损快，也不能过于光滑导致润滑油脂无法留存，长期往复摆动工况下可在销轴与孔的配合面涂抹润滑脂，降低摩擦阻力，减少异响产生。在手动调节类的工装场景中，该组件可直接作为操作手柄使用，下端螺纹连接调节螺杆，上端铰接棘爪与棘轮配合，扳动摇杆即可带动棘轮转动完成夹具的锁紧、工件位置的微调，操作力传递直接，锁紧后具备单向自锁特性，不会因为负载反作用力导致摇杆回弹松脱。

　　在自动化输送线的分度工位中，该组件可连接驱动气缸的输出端，由气缸带动摇杆做往复摆动，进而驱动棘轮带动输送辊完成定距步进送料，步进精度由棘轮的齿距决定，可根据送料步距需求更换对应齿数的棘轮，无需改动摇杆本身的安装尺寸，适配性较强。设计时还考虑了部件的互换性，销轴直径、下端螺纹规格、叉耳开档尺寸都遵循通用机械零部件的尺寸规范，损坏后可直接替换标准配件，无需整套更换，降低设备维护成本。组件整体没有复杂的曲面结构，常规的铣削、车削加工即可完成全部零件的制作，适合批量生产加工，零件的棱角位置都做了微小的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能引导零件顺利装入对应安装位，提高装配效率。
