圆盘式偏心传动曲柄盘结构设计

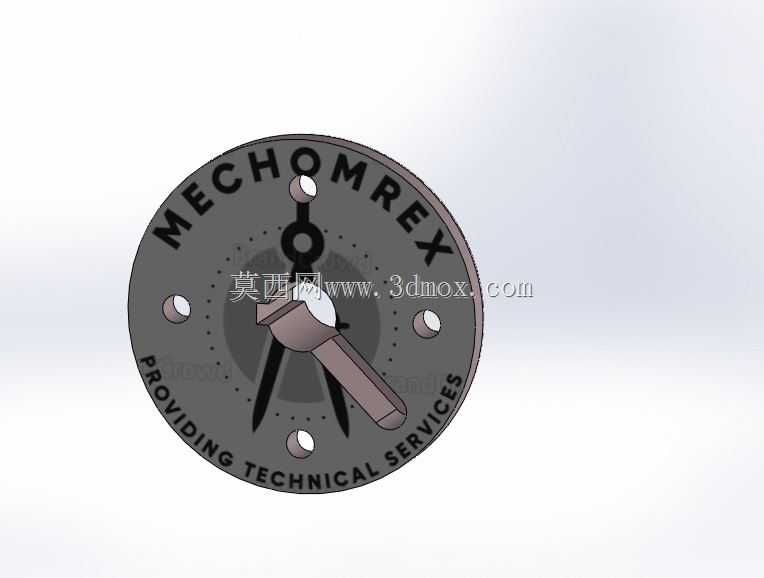

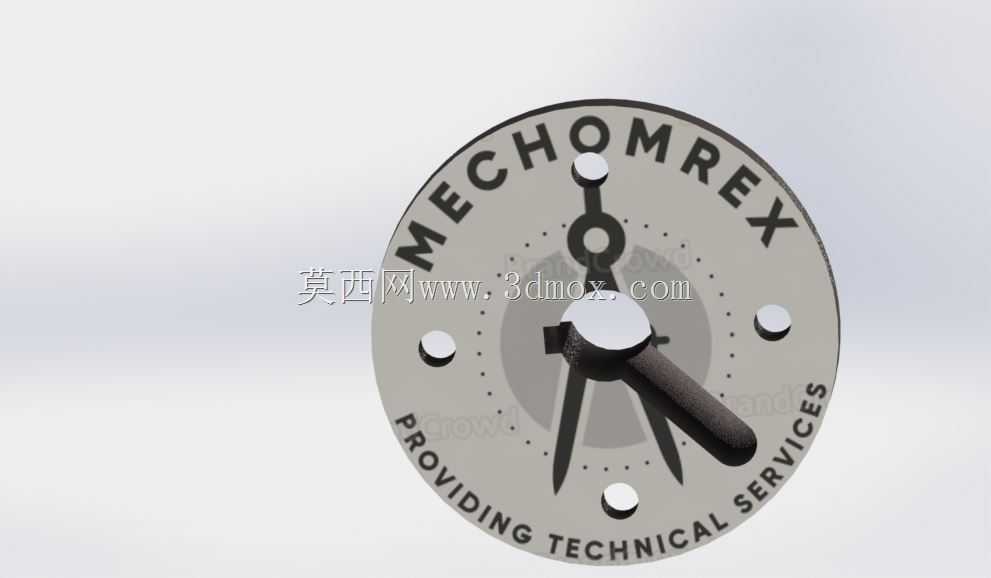

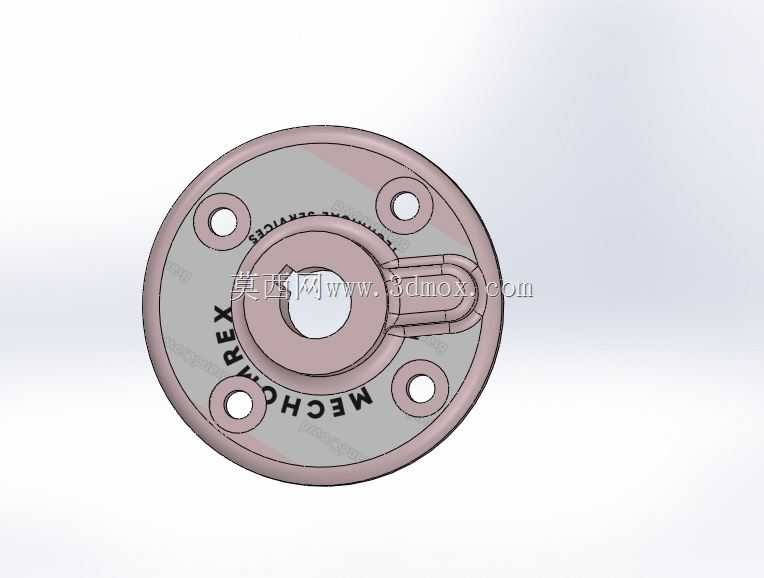

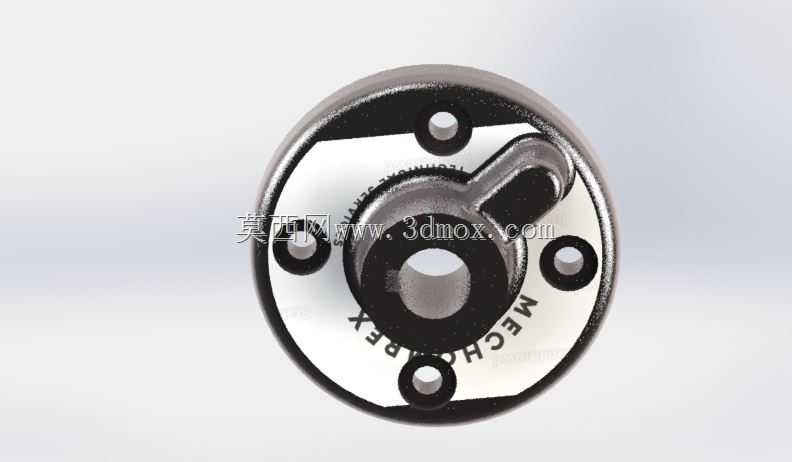

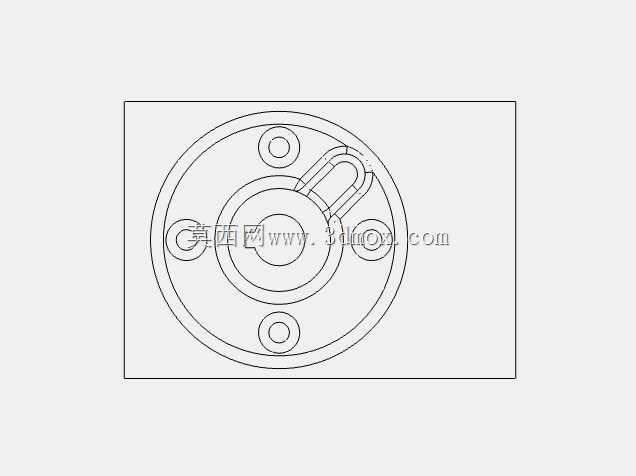

　　在各类需要实现旋转运动与往复运动转换的机械传动场景中，这类圆盘式偏心曲柄盘是应用频次极高的中间传动构件，常见于小型压力机、送料机构、轻工自动化输送线的动力转换单元，也会出现在部分小型内燃机的辅助传动模块、纺织机械的摆臂驱动结构中，承担着将主轴的连续旋转扭矩转化为从动件规律往复动作的核心作用，其结构合理性直接决定整套传动机构的运行平稳性与使用寿命。从结构设计逻辑来看，该构件采用圆盘式基体布局，中心设置与动力输出轴配合的通孔，孔壁可根据实际装配需求设计键槽或顶丝孔，保证与主轴的周向固定，避免传动过程中出现打滑偏移；基体上沿圆周方向均匀分布四个安装通孔，用于将曲柄盘整体锁紧固定在主轴端的连接法兰上，孔位的位置度公差在设计时需要严格控制，保证装配后曲柄盘的端面跳动量控制在允许范围内，避免高速运转时产生额外的动不平衡量。

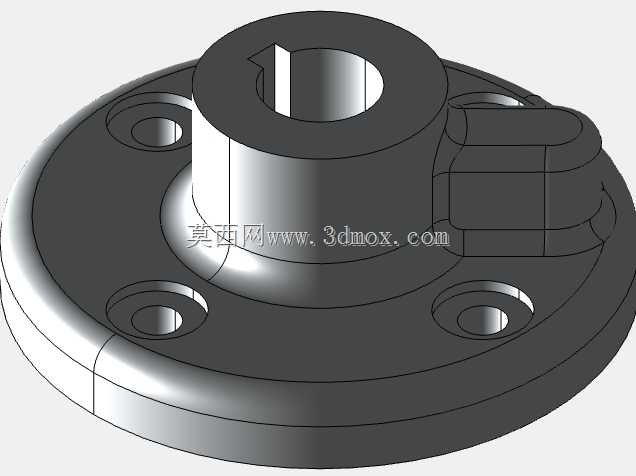

　　偏心位置设置的凸起驱动轴颈是整个构件的核心功能区，轴颈的中心与基体中心的偏心距直接决定从动件的往复行程，设计时需要根据整套机构的行程需求反推偏心距数值，同时要校核轴颈处的剪切强度与接触应力，因为传动过程中所有的往复驱动力都要通过这个轴颈传递给连杆构件，轴颈表面通常会做淬火处理提升表面硬度，降低长期往复摩擦带来的磨损量。从安装边界来看，该曲柄盘的整体外径需要匹配安装腔体的内部空间，避免运转时与周边的机架、护罩产生运动干涉，基体的厚度需要兼顾结构强度与安装空间限制，过厚会增加不必要的转动惯量，提升驱动电机的启动负载，过薄则会导致基体刚性不足，传动受力时产生形变影响传动精度。

　　设计过程中需要重点做动平衡校核，因为偏心结构本身存在质量偏心，若不做平衡处理，高速运转时会产生明显的振动，传递到机架上会引发整套设备的共振，因此通常会在基体非偏心侧适当位置做去重处理，或者在偏心对侧设置平衡配重结构，将运转时的不平衡量控制在对应转速等级的允许范围内。实际应用中，该曲柄盘的配合面加工精度有明确要求，中心轴孔的尺寸公差通常取H7级，与主轴的过渡配合既可以保证装配便利性，又能避免运转时出现配合间隙；四个安装孔的位置度公差不超过0.02mm，保证装配后端面与主轴轴线的垂直度，避免驱动轴颈出现偏摆，加剧连杆轴承的偏磨。

　　偏心轴颈的外圆公差通常取g6级，与配套的连杆铜套或滚动轴承内圈形成合适的间隙配合，保证转动灵活的同时不会出现过大的回程间隙。这类曲柄盘相比臂式曲柄，整体结构刚性更强，适合传递中等扭矩的传动场景，同时圆盘式的结构更方便做密封防护，在有粉尘、切削液飞溅的加工设备传动场景中适用性更好，不需要额外设计复杂的护罩结构就能避免杂物进入传动配合面。在选型适配时，首先要确认所需的往复行程对应匹配的偏心距，其次要核算传动过程中轴颈处所受的最大径向力，确认构件的材料强度是否满足负载要求，通常这类构件会选用45号钢或40Cr材质加工，根据负载等级选择调质或表面淬火的热处理工艺，保证核心受力位置的机械性能。装配过程中需要注意，四个安装螺栓要采用对角分次拧紧的方式，避免拧紧过程中基体出现翘曲变形，导致端面跳动超差，装配完成后需要手动盘车检查整周运转过程中是否存在卡滞点，确认偏心轴颈带动连杆运动时无干涉、无别劲现象，再进行空载试运转，检测运转过程中的振动值与温升情况，确认符合设计要求后再加载运行。
