卧式压力容器二维结构设计练习图纸

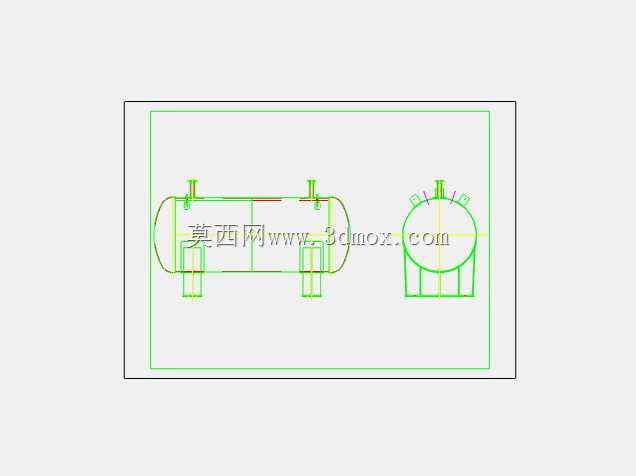

　　在化工、能源、食品加工等流程工业场景中，卧式承压容器是极为常见的物料存储与工艺处理设备，这类设备需要兼顾承压稳定性、安装便捷性与运维便利性，其结构设计的合理性直接影响整条生产线的运行安全与效率。本次呈现的卧式压力容器二维设计图，完整呈现了常规卧式承压容器的核心结构组成，可作为结构设计人员入门练习、同类设备选型参考的基础资料。从结构布局来看，该容器采用卧式圆筒形主体结构，两端配置标准椭圆形封头，这种封头形式在中低压工况下具备优异的应力分散表现，相比平封头能够有效降低筒体端部的应力集中系数，减少壁厚冗余设计带来的材料浪费。

　　筒体下方设置两个对称分布的鞍式支座，支座的支撑面宽度、包角均按照常规卧式容器的设计规范取值，能够将筒体载荷均匀传递至安装基础，避免局部应力过大导致筒体变形；支座位置避开了筒体的环向焊缝区域，防止焊缝长期承受附加载荷出现疲劳开裂问题。筒体顶部设置两个对称的接管接口，可作为物料进出、仪表安装或安全附件的连接端口，接管的伸出长度、法兰连接尺寸均预留了标准管件的安装操作空间，方便现场配管与阀门、压力表、安全阀等附件的装配作业。

　　从设计思路层面，这类练习图纸重点还原了卧式压力容器的核心结构逻辑，没有过度冗余的复杂附件，能够帮助制图练习者快速掌握承压设备的视图表达方法：主视图采用全剖视表达筒体内部轮廓与封头、支座的连接关系，侧视图呈现筒体端面的接管分布与支座的横向支撑结构，视图投影关系符合机械制图的国家标准，线型区分清晰，可见轮廓线、中心线、尺寸线的使用规范，能够让练习者快速建立承压设备的二维制图思维。在安装边界方面，该类卧式容器的安装需要提前核算基础的承载能力，两个鞍座的安装平面需要保证水平度偏差在允许范围内，避免筒体安装后产生附加弯曲应力；筒体顶部接管的安装高度需要匹配车间管线的排布高度，预留足够的阀门操作与检修空间，支座底部通常会配置地脚螺栓进行固定，其中一个支座会设计为滑动支座形式，适配设备运行过程中因温度变化产生的热胀冷缩位移，避免热应力对设备结构造成破坏。

　　在实际工程应用中，这类结构的压力容器可用于存储压缩气体、液态工艺介质，也可作为换热、反应工艺的腔体载体，设计过程中需要根据工作压力、工作温度、介质腐蚀特性调整筒体壁厚、材质选型以及接管的密封形式，而这类基础练习图纸能够帮助设计人员夯实结构表达的基础，后续在进行实际项目设计时，能够更规范地完成设备图纸的绘制，避免出现视图表达错误、结构尺寸遗漏等问题，减少后续生产制造环节的沟通成本与加工误差。对于三维建模从业者而言，这类二维图纸也是练习实体建模的优质参考，通过对筒体、封头、支座、接管等特征的建模，能够掌握回转类结构、支撑结构的建模逻辑，理解二维工程图与三维模型之间的投影对应关系，提升从二维图纸转化为三维模型的效率与准确性，为后续的复杂设备建模、工程出图工作打下扎实的结构认知基础。
