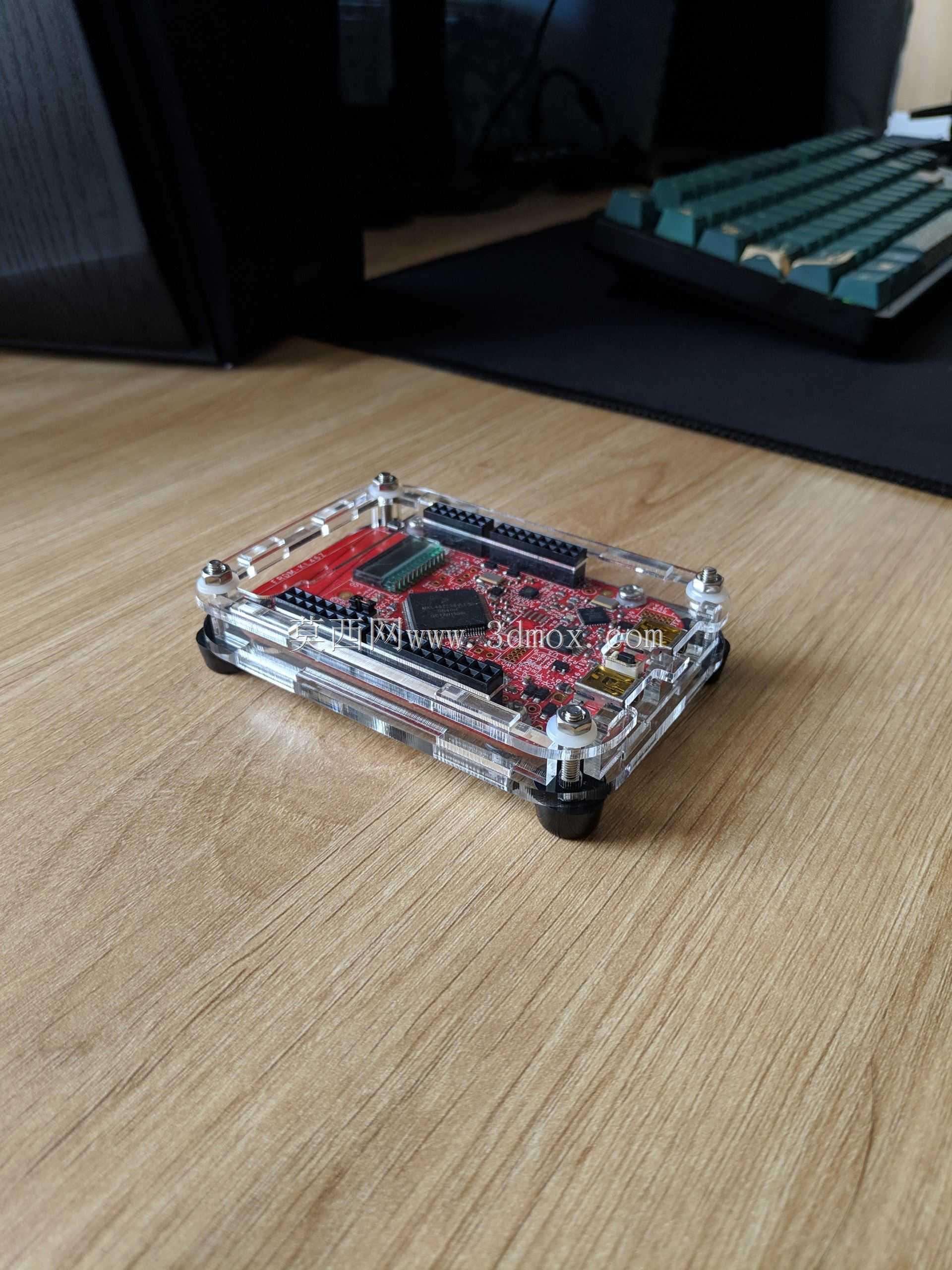

FRDM-KL46Z开发板配套防护外壳结构设计

　　在嵌入式开发与工业控制板卡的实际应用场景中，裸露的核心板卡往往面临接线拉扯、车间粉尘侵入、意外磕碰损伤等问题，FRDM-KL46Z开发板的配套防护外壳，正是针对这类现场使用痛点完成的结构设计。从实际使用需求出发，这款外壳首先要覆盖板卡上的核心电路区域，同时预留出所有外接接口的对位开口，包括USB调试口、排针引出位、功能按键的操作空间，避免外壳安装后影响板卡的正常调试与外接扩展。设计过程中优先考虑了安装的便捷性，外壳采用上下扣合的结构形式，不需要额外的复杂紧固件，对准板卡边缘的定位孔位即可完成装配，日常需要拆解调试时也能快速拆分，不会对板卡上的贴片元件造成挤压损伤。

　　从安装边界来看，外壳的内轮廓尺寸完全匹配FRDM-KL46Z板卡的实际长宽参数，内壁预留了0.2mm的装配间隙，既不会因为间隙过大导致板卡在壳体内晃动，也不会因为尺寸公差造成装配卡滞，外壳的外壁厚度控制在1.5mm，在保证结构强度的前提下尽可能压缩整体占用空间，方便将带壳的开发板嵌入到小型工业控制终端、教学实验装置的预留安装位中。在功能特性上，外壳在板卡对应的指示灯位置做了薄化透光处理，不需要额外开孔就能清晰观察电源、运行状态的指示灯显示，避免开孔带来的粉尘侵入隐患；针对开发板上的复位按键、用户按键，外壳对应位置做了凸起的按压导向柱，手指按压时不会出现偏移卡滞，操作反馈清晰。

　　在教学实验场景中，这类带外壳的开发板能减少学生实验过程中因为误碰元件、拉扯导线造成的板卡损坏，降低实验设备的维护成本；在小型工业控制样机的试制阶段，外壳可以为核心控制板提供基础防护，避免车间环境中的金属碎屑、焊渣掉落在电路板上造成短路风险，也能规整样机内部的走线布局，让整体结构更规整。设计时还特意在外壳的两侧预留了走线槽位，外接的传感器导线、通讯线束可以通过槽位规整引出，不会因为外壳扣合压伤导线绝缘层，同时在外壳的四个角做了圆角过渡处理，避免尖锐边角在装配、搬运过程中划伤操作人员或者划破其他设备的连接线表皮。

　　不同于通用的塑料防护盒，这款外壳完全针对FRDM-KL46Z的板型做了定制化的结构适配，不需要额外做裁切修改就能直接使用，对于需要快速搭建嵌入式原型、制作教学演示装置的开发者来说，能省去自行设计防护结构的时间，直接完成板卡的防护装配。在结构强度校核上，1.5mm壁厚的壳体可以承受日常桌面跌落的冲击力，不会出现开裂变形，同时壳体材料选用常规的工程塑料即可适配注塑或者3D打印的加工方式，小批量试制时可以直接通过FDM3D打印快速制作样件，验证装配效果后再进行批量加工，适配不同阶段的使用需求。外壳的表面没有做多余的冗余结构，整体造型简洁，在保证所有功能开口、操作位准确对位的前提下，尽可能简化了壳体的结构特征，降低加工难度，不管是小批量3D打印制作还是开模注塑，都能有效控制加工成本，适配教学场景、工业样机试制等不同场景下的成本控制要求。
