STM32F4开发板透明亚克力防护外壳

这款针对STM32F4系列Discovery开发板设计的透明防护外壳，主要面向嵌入式开发场景下的板卡日常防护需求，在实验室调试、教学演示、小批量原型验证等场景中都能发挥实际作用。日常开发过程中，裸露的开发板很容易被桌面的焊锡渣、导线头、金属碎屑造成引脚短路，也容易在挪动、堆叠时刮伤板载的贴片元件、USB接口与排针，这款外壳的核心作用就是在不遮挡板卡状态的前提下，为开发板提供物理层面的隔离防护。

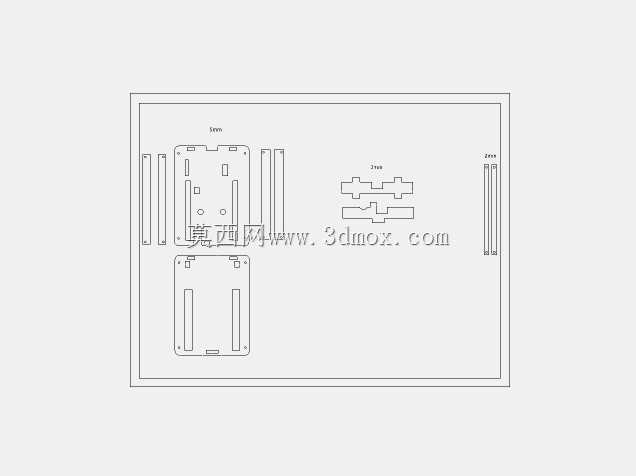

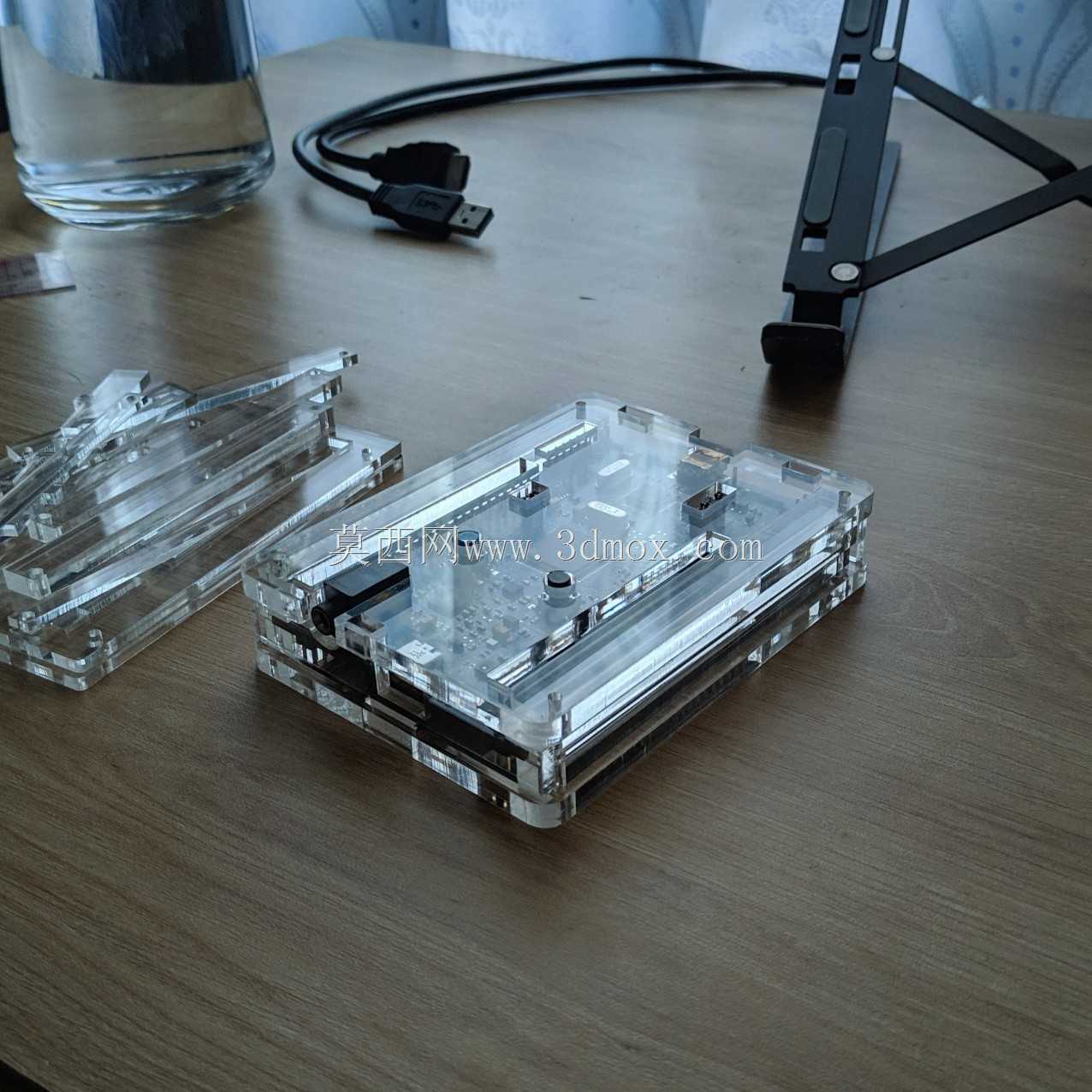

从设计思路来看，外壳采用上下分体式的叠层结构，整体选用透明亚克力材质加工，一方面可以直接观察板载的电源指示灯、用户LED、显示屏模块的工作状态，不需要频繁拆开外壳查看运行情况，另一方面亚克力材质自重轻、加工精度容易控制，不会给开发板增加过多额外重量，也不会对板载的无线模块信号造成屏蔽干扰。结构设计上，外壳的内腔完全匹配STM32F407G-DISC1开发板的外形轮廓，四周预留了精准的定位凸台，板卡放入后不会在壳体内出现窜动，避免运输或者挪动过程中板卡与壳体发生碰撞磨损。

安装边界方面，外壳上下盖通过对应位置的螺丝孔位进行锁紧固定，锁紧后整体外形尺寸比开发板本体单边宽出3mm，整体高度控制在18mm，刚好可以容纳板载的最高元件，包括立装的排针、USB接口、电容元件，不会出现压件的情况。外壳的侧面预留了所有外接接口的对位开口，包括USB下载口、电源接口、扩展排针的引出位置，不需要拆开外壳就可以完成程序下载、供电接线、外接模块连接等常规操作，完全不影响开发板的正常使用。顶部和底部的壳体上设计了密集的格栅式散热槽，开发板长时间运行时，芯片产生的热量可以通过散热槽自然对流散出，不会因为封闭外壳造成芯片过热降频。

在实际使用场景中，这款外壳既可以满足实验室日常开发时的板卡防护，避免调试过程中误碰短路，也适合用于教学场景下的学生实验配发，减少学生操作不当造成的板卡损坏，还可以用于嵌入式项目的原型展示，透明外壳可以清晰展示内部的板卡结构，提升演示效果。结构设计上没有采用复杂的卡扣结构，全部通过螺丝锁紧，拆卸维护非常方便，需要更换板卡或者进行板级维修时，只需要拧开固定螺丝就可以打开外壳，不会因为卡扣断裂造成外壳报废。壳体的边缘做了倒角处理，不会出现锋利的毛边划伤操作人员的情况，所有开孔的位置都做了公差匹配，接口对位偏差控制在0.2mm以内，不会出现接口被壳体挡住无法插接线材的问题。针对开发板上的复位按键、用户按键位置，外壳上预留了对应的按压孔位，可以直接通过外壳按压按键，不需要拆开外壳操作。底部壳体的四个角设计了凸起的支撑脚垫，放置在桌面上时可以留出2mm的间隙，避免桌面的水渍、污渍直接接触开发板底部，同时也能提升底部的空气流通效率，辅助散热。
