电线加工用手持钻具结构设计方案

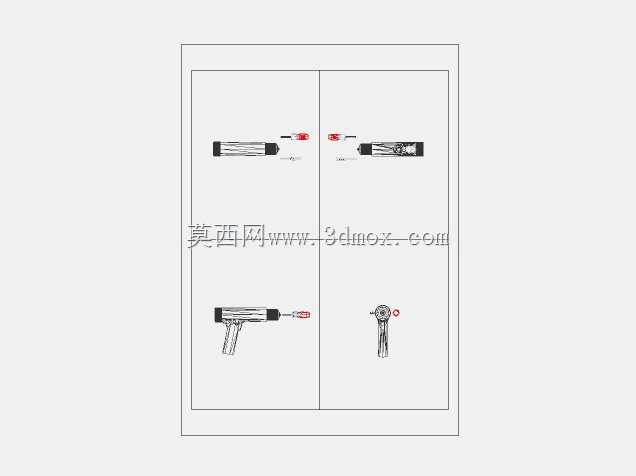

　　在电线电缆终端加工、线束预制的现场作业环节，经常需要对线缆端头的绝缘护套、接线端子固定位进行精准钻孔作业，常规台钻受限于工位固定、工件移动不便的问题，很难适配多批次、小批量的现场布线加工需求，这类手持钻具的设计初衷就是填补固定加工设备和纯手工操作之间的效率空白。从结构布局来看，该钻具采用枪式握持构型，握把区域做了贴合手掌弧度的曲面过渡，作业时手腕可以保持自然发力姿态，长时间连续操作也不容易产生肌肉劳损，钻身主体的重心落在握持位正上方，单手持握时不会出现前端下坠的偏移力矩，对准加工点位时的稳定性更好。

　　钻夹头位置做了轴向限位结构，针对电线加工的场景做了专门的行程限制，钻孔深度可以通过前端的定位套进行调节，避免钻透过深损伤内部线芯，这一点在多股铜芯线缆的端子压接前加工场景里尤为重要——一旦钻深超过绝缘层厚度伤到铜丝，后续压接完成后很容易出现断芯、接触电阻过大的隐患。配套的快换批头结构可以兼容不同直径的钻头，适配从0.5mm到6mm的常见加工孔径，覆盖绝缘层开孔、端子定位孔扩孔、线号固定座钻孔等常见的电线加工工序需求。从安装边界和外形尺寸来看，钻具整体长度控制在180mm以内，最大外径不超过45mm，可以在狭小的电控箱内部、布线桥架旁这类操作空间受限的场景里灵活使用，不会因为设备体积过大干涉周边已布设的线缆。

　　机身侧面设置了正反转切换拨杆，除了钻孔作业外，还可以配合丝锥完成小规格螺纹的攻丝作业，在现场安装接线端子排、固定线缆标识牌时不需要额外更换工具。电池仓集成在握把底部，采用快拆式结构，续航配置可以满足单班次8小时的间断作业需求，充电接口做了密封防护处理，适配车间多尘、偶尔有切削液飞溅的作业环境。设计过程中针对钻具的同轴度做了反复校验，输出轴的径向跳动控制在0.02mm以内，钻孔时不会出现孔径偏移、孔壁毛糙的问题，加工出来的孔位边缘整齐，不需要额外做毛边修整，能有效提升线束加工的成品一致性。

　　和普通民用手电钻不同的是，该钻具的转速区间做了针对性调校，低转速大扭矩的输出特性更适合在塑料绝缘层、薄铜端子这类软质材料上加工，不会因为转速过高导致绝缘层受热融化粘连钻头，也不会因为扭矩不足在薄金属件上钻孔时出现卡滞。钻身前端设置了LED辅助照明点位，作业时灯光可以直接投射到钻孔位置，在电控柜内部、桥架下方这类光线不足的作业场景里，不需要额外配置手持照明设备就能清晰对准加工点位。扳机位置做了两段式行程设计，轻按扳机时处于低速预钻状态，对准点位后继续扣压扳机才会进入额定转速工作，能有效避免刚接触工件时钻头打滑偏移的问题，对于新手作业人员也很友好，不需要长时间的操作练习就能加工出位置精度合格的孔位。在设备维护性设计上，钻夹头、输出轴轴承这些易损耗件都采用了标准通用件，现场作业人员不需要专用工具就能完成更换，碳刷位置预留了检修开口，日常维护时不需要完全拆解机身就能完成碳刷更换，能有效降低设备的后期运维成本。整体结构没有多余的复杂传动构件，传动路径从电机输出端到钻夹头只有一级减速齿轮，传动效率高，工作时的噪音控制在70分贝以内，不会对车间作业环境造成过大的噪音干扰，适合在装配车间、现场布线等多人同时作业的场景里使用。
