L型直角安装固定支撑座结构设计

在工业装配场景里，这类L型直角支撑固定件的使用频率远超很多人的想象，小到桌面级小型设备的机架拼接，大到生产线旁的传感器支架、气动元件安装位，甚至是电气柜内部的元器件承托，都能看到这类结构的身影。不同于标准型材角码的通用化设计，这款支撑座做了针对性的结构强化，所有转角位置都设置了圆角过渡，避免直角应力集中导致的受力断裂问题，尤其是在设备长期运行存在振动的工况下，圆角过渡能有效分散交变应力，延长零件的使用寿命。

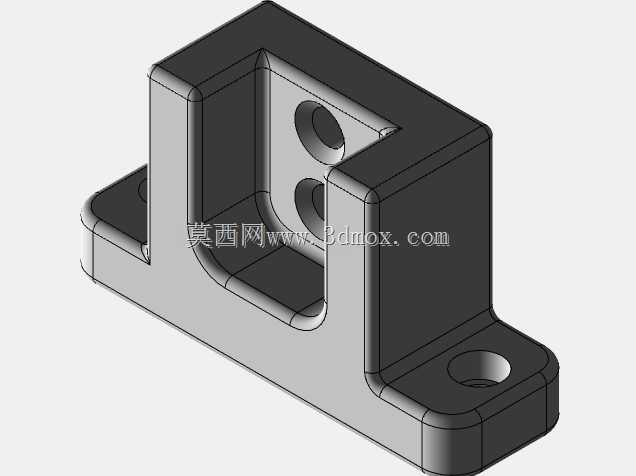

从结构设计逻辑来看，整体采用一体化铣削成型的思路，没有拼接焊缝带来的强度短板，垂直立板与水平底板的连接位置做了加厚处理，立板上设置的两个同轴安装孔，用于固定待支撑的功能部件，孔位周边做了轻微的沉台设计，既可以保证安装螺栓的头部完全沉入，不会突出平面影响部件贴合，也能在装配时起到自动找正的作用，降低装配对位的难度。水平底板两端延伸出的安装耳上各设置一个沉头安装孔，用于将整个支撑座固定在设备基座或者型材框架上，沉孔的深度经过精确计算，保证螺栓锁紧后端面与底板平面完全齐平，不会出现凸起刮擦线缆或者其他部件的问题。

实际选型使用时，需要重点关注几个安装边界尺寸：首先是垂直立板的高度，这个尺寸直接决定了待安装部件的抬高距离，设计时已经预留了足够的避让空间，避免安装后部件与底板下方的基座结构产生干涉；其次是两个底板安装孔的中心距，这个尺寸需要和配套的型材槽位或者基座安装孔位完全匹配，否则会出现无法对位安装的问题，孔位的公差按照机械装配的中等精度要求设置，既能保证安装时的顺畅度，也不会因为间隙过大导致支撑座安装后出现晃动。立板上的两个安装孔中心距也做了标准化适配，可以匹配市面上多数小型气动元件、传感器、小型导轨挡块的安装尺寸，不需要额外做转接板就能直接装配。

从功能特性上来说，这款支撑座的承重能力经过结构校核，在常规工业环境下，垂直方向可以承受数十公斤的静载荷，在存在小幅振动的工况下，也能保证足够的连接刚性，不会出现长期使用后变形松动的问题。零件的壁厚设计做了均衡处理，既不会因为壁厚过薄导致刚性不足，也不会因为壁厚过大造成材料浪费、整体重量过重的问题，在满足强度要求的前提下尽可能控制零件重量，降低整体设备的负载。所有外露的棱边都做了小倒角处理，避免装配时锋利的边缘划伤操作人员，也不会在安装过程中刮破设备表面的喷涂层或者线缆绝缘层。

在不同的应用场景下，这款支撑座可以适配多种安装需求：如果是用于小型输送线的侧边导向条安装，可以直接将导向条固定在立板上，通过底板的安装孔调整前后位置，实现导向宽度的微调；如果是用于电气柜内部的接触器、继电器安装，立板的平面度经过精加工处理，可以保证电气元件安装后贴合紧密，散热良好，不会因为贴合间隙导致局部积热；如果是用于小型工作台的边角加固，两个垂直面分别与工作台的台面和支腿连接，配合螺栓锁紧后可以大幅提升框架的整体刚性，减少工作台承重后的晃动量。

设计过程中也充分考虑了加工工艺性，整个零件除了安装孔之外没有复杂的曲面结构，不管是采用数控铣削加工，还是采用压铸成型后做少量精加工，都能以较低的成本实现批量生产，零件的拔模角度设置合理，压铸生产时不会出现粘模或者脱模困难的问题，后续的表面处理不管是做发黑、镀锌还是喷塑，都能获得均匀的表面涂层，提升零件的防锈耐腐蚀能力，适应不同工况的使用需求。在装配逻辑上，这款支撑座不需要复杂的专用工具，使用常规的内六角扳手就能完成全部安装操作，后期维护更换时也不需要拆解周边的其他部件，直接拆卸对应的固定螺栓就能完成更换，大幅降低后期的维护成本。
