石油处理集成箱体管路结构设计

　　这套集成式石油处理单元的结构设计，最初是针对小型油田采出液预处理环节的现场需求搭建的，在井场边缘的零散采油点位，大型集中处理站的管线覆盖成本过高，单井产出的含杂质原油需要就近完成初步的气液分离、大颗粒杂质滤除，才能进入后续的输送管线，避免长距离输运过程中杂质沉积堵塞管道、磨损输油泵叶轮。设计初期最先敲定的是主体立式箱体的安装边界，考虑到井场常用的2.5米宽度货运板车转运需求，主体箱体的横向宽度控制在1.2米以内，纵向深度不超过1米，整体高度加上顶部管路组件后不超过1.8米，不需要额外拆解部件就能完成整体吊装转运，适配野外零散井位快速转场安装的需求，底部预留的四个地脚安装孔位，直接匹配井场常见的预制混凝土基础螺栓间距，不需要现场二次打孔调整。

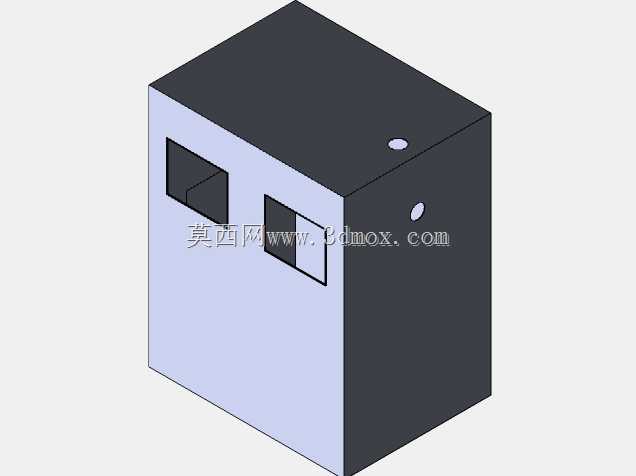

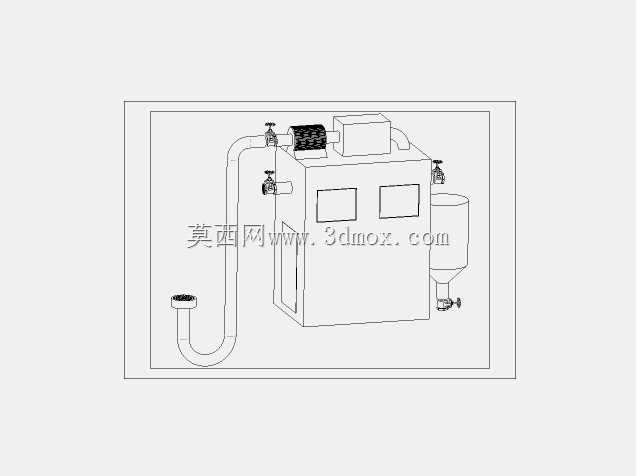

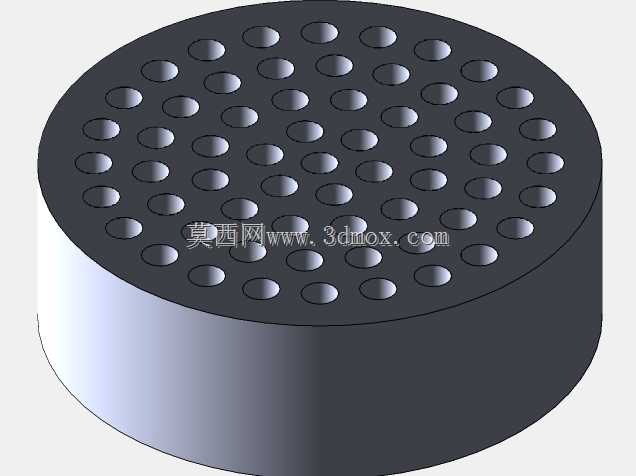

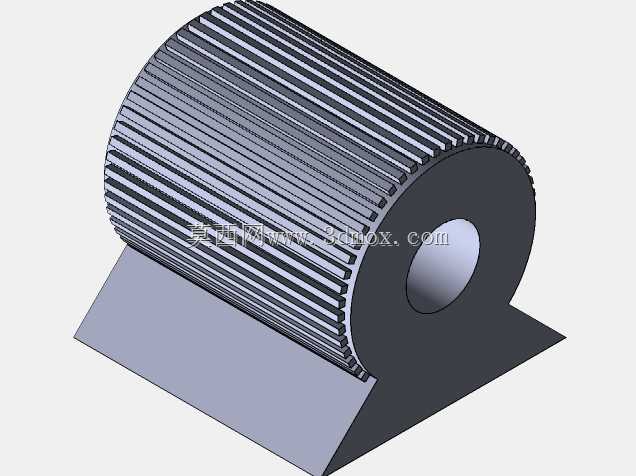

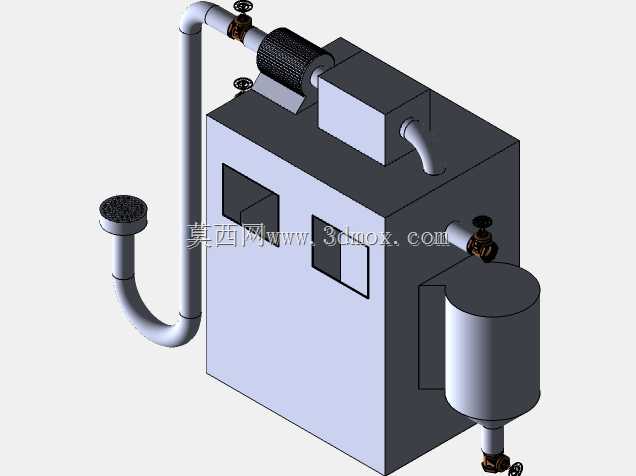

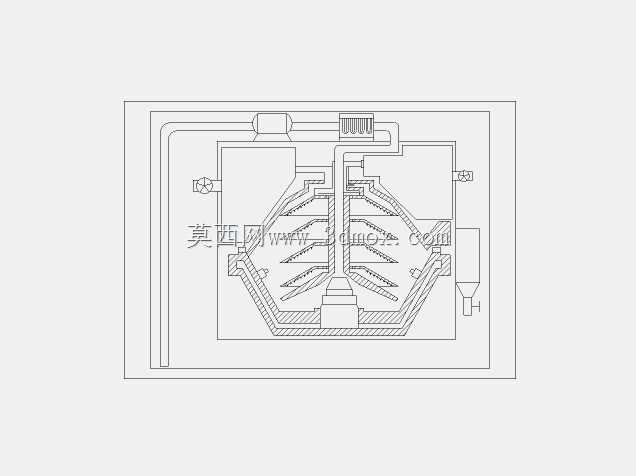

　　主体箱体采用立式方箱结构，侧面预留的两个方形开口是观察与检修口，日常运行时可以通过透明视窗观察内部液位与介质流动状态，检修时可以直接打开盖板清理内部沉积的油泥杂质，不需要拆解整体管路。箱体侧面外接的立式圆柱罐体是初级沉降腔，采出液从左侧带过滤端头的弯管进入设备前，先经过端头的多孔过滤结构拦截大体积的砂石、掉落的胶皮杂物，之后顺着弯管进入箱体内部的缓冲腔，降低介质流速后让密度较大的杂质自然沉降到箱体底部，再通过罐体下方的排污阀定期排出。顶部的黑色网状组件是排气消音结构，采出液携带的伴生气从箱体顶部析出后，经过这个消音组件排出，避免直接排气产生的噪音影响井场作业环境，组件两端的阀门可以单独切断气路，方便消音滤芯的更换维护。

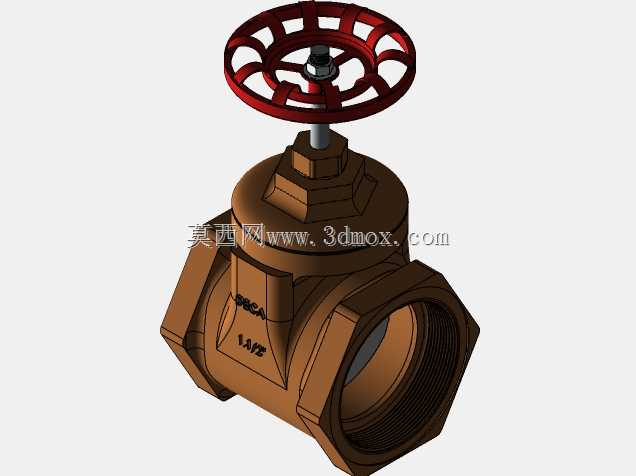

　　右侧伸出的带阀管路是处理后原油的输出端，阀门采用手轮式截止阀结构，现场操作人员不需要额外工具就能手动调节输出流量，或者在设备检修时切断输出通路。管路连接全部采用标准法兰对接，所有转弯位置的弯管曲率半径都按照输油管路的通用设计标准选取，避免介质流动时在转弯处产生过大的阻力损失，也减少杂质在管路拐角处的沉积概率。设计过程中特意将所有需要日常操作的阀门手轮都设置在设备正面1.2米到1.5米的高度区间，刚好匹配成年操作人员站立操作的舒适高度，不需要攀爬或者俯身就能完成所有阀门的开关操作，排气组件的检修位置也设置在箱体顶部靠前的位置，站在设备正面搭一个简易踏步就能完成滤芯更换，不需要绕到设备侧面操作，适配井场紧凑的安装空间。

　　设备底部的排污接口距离地面预留了200mm的安装空间，方便现场对接排污管线或者放置接油桶，清理沉降杂质时不会出现介质飞溅的问题。整套结构没有采用复杂的异形曲面设计，所有板材都可以通过常规的等离子切割、折弯工艺加工成型，管路配件全部采用石油行业通用的标准件，后期维护更换配件时不需要单独定制加工件，能有效降低野外作业场景下的设备运维成本。在建模过程中，所有配合位置都预留了合理的安装间隙，法兰对接面的密封槽尺寸按照常用的耐油橡胶垫片参数设计，避免组装时出现密封不严渗漏的问题，箱体内部的缓冲挡板位置也经过多次调整，确保介质进入箱体后不会出现短流现象，保证杂质沉降的效果满足单井采出液预处理的指标要求。
