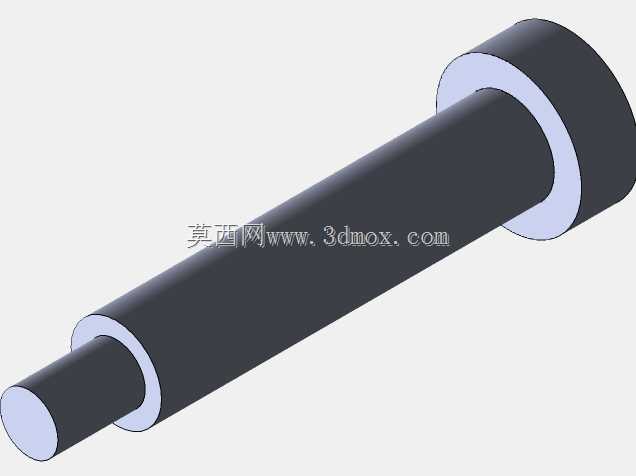

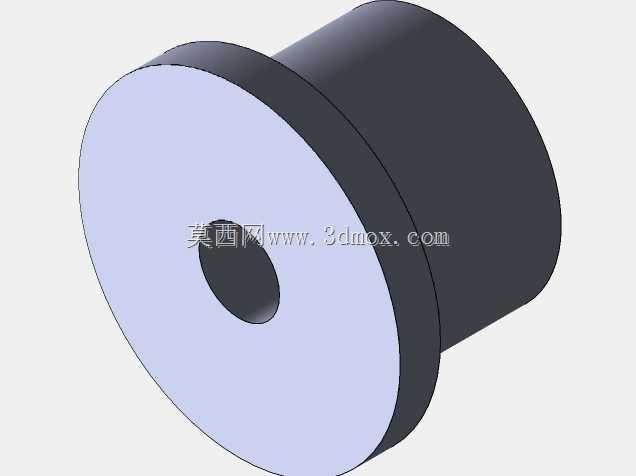

长圆柱轴类零件SolidWorks成型练习模型

本次建模的长圆柱轴类零件，是机械传动系统中极为常见的基础构件，在各类输送设备、印刷机械、纺织机械的辊轴组件中都能见到同结构构件的应用，核心作用是承载回转运动、传递扭矩，或是作为辊面支撑基材配合外层包覆材料完成物料输送、卷材展平等工序。从实际应用场景来看，这类细长轴构件常作为从动辊使用，安装在设备的进料端、张力控制段，两端通过轴承座固定在设备墙板上，一端可根据传动需求连接链轮、带轮或是联轴器，接收来自动力端的转动输入，带动辊面匀速回转，实现对薄型物料、带状工件的平稳输送，部分场景下也会作为导向轴使用，为直线运动的部件提供径向支撑与运动导向，限制运动件的径向窜动，保证直线运动的同轴度精度。

设计这类零件时，首先要考虑的是长径比带来的刚度问题，本次建模的零件长径比超过20，属于典型的细长轴类构件，设计阶段需要先核算工作载荷下的挠度变形量，避免回转过程中出现挠曲变形引发的跳动、异响问题。主体段采用等直径圆柱结构，是为了降低加工难度，外圆面可通过外圆磨床一次装夹完成精加工，保证圆柱度与表面粗糙度要求，满足后续包胶、套设辊套的装配需求。两端的轴颈做了缩径处理，缩径段的直径与主体段形成台阶定位面，装配时轴承内圈可以抵靠在台阶端面上，实现轴向定位，不需要额外加装定位套，减少装配零件数量，同时轴颈端部做了小尺寸的倒角处理，既可以去除加工毛刺，也能在装配轴承时起到导向作用，避免硬敲装配损坏轴承内圈与轴颈表面。

从安装边界来看，两端轴颈的配合公差需要根据轴承选型确定，一般采用k6过渡配合，既保证轴承内圈与轴颈的连接紧密度，避免回转过程中出现内圈跑圈的问题，也不会因为过盈量过大导致装配困难。主体段的长度需要匹配设备墙板之间的安装间距，预留出两端轴承座的安装空间以及密封件的安装位置，轴端的中心孔是加工过程中的工艺基准，外圆磨削时以两端中心孔作为定位基准，保证整根轴的同轴度误差控制在0.02mm以内，减少高速回转时的动不平衡量。建模过程中，先绘制两端中心孔的定位基准，再通过旋转凸台命令生成整体轴的毛坯轮廓，之后依次切除两端的缩径轴颈、加工端部倒角，最后对配合面添加表面粗糙度、形位公差的标注，还原实际加工的工艺顺序，让建模过程贴合真实的零件加工流程，方便练习者理解轴类零件从毛坯到成品的工艺逻辑。

这类零件的功能特性决定了设计时不能只关注外形尺寸，还要考虑实际工况下的受力情况，当作为输送辊使用时，主体段需要承受物料的均布载荷，两端轴颈承受轴承的支撑反力，核算强度时需要按照简支梁模型计算最大弯矩位置的应力值，保证材料的许用应力满足安全系数要求，一般选用45号钢作为毛坯材料，调质处理后硬度达到HB220-250，兼顾强度与韧性，轴颈表面如果配合密封件使用，还需要做表面淬火处理，提高表面耐磨性，避免长期摩擦导致轴颈磨损出现密封失效漏油的问题。建模练习时，需要重点关注台阶面的退刀槽结构，虽然本次模型为了简化练习难度没有绘制退刀槽，但实际加工中螺纹段、磨削段都需要预留退刀槽，保证加工刀具可以顺利退出，避免台阶处出现应力集中，长期受交变载荷作用下出现断裂问题。另外两端轴颈的同轴度是整个零件的核心精度指标，如果同轴度误差过大，装配后会出现轴承憋劲、回转阻力大、温升过快的问题，严重时会导致轴承过早失效，所以建模时需要保证两端轴颈的轴线与主体段轴线完全重合，所有回转特征都以同一条中心轴线作为基准，避免建模时出现基准偏移的问题，为后续生成工程图、数控加工程序提供准确的模型基础。
