带法兰安装座推力脚踏轴承结构设计

在轻工装配工位、小型冲压辅助机构、脚踏式控制装置的结构设计中，这类带方形法兰底座的推力脚踏轴承是承担垂直轴向载荷的核心支撑部件，区别于常规深沟球轴承可承受径向载荷的特性，该类轴承的设计初衷完全针对纯轴向载荷工况，为垂直布置的传动轴提供稳定的径向定位与轴向承载能力，避免轴件在反复踩踏施力过程中出现偏摆、窜动问题。从实际应用场景来看，这类轴承常被用在脚踏式压力装置、小型手动冲床的施力端、纺织设备的脚踏控制机构、医疗器械的脚踏调节组件中，所有需要通过脚部施加垂直向下作用力、且需要轴件保持垂直往复运动的工位，都能见到这类支撑结构的身影，它不需要搭配复杂的轴承座组件，自身集成的安装法兰可以直接固定在设备台架的安装平面上，大幅减少装配环节的加工工作量。

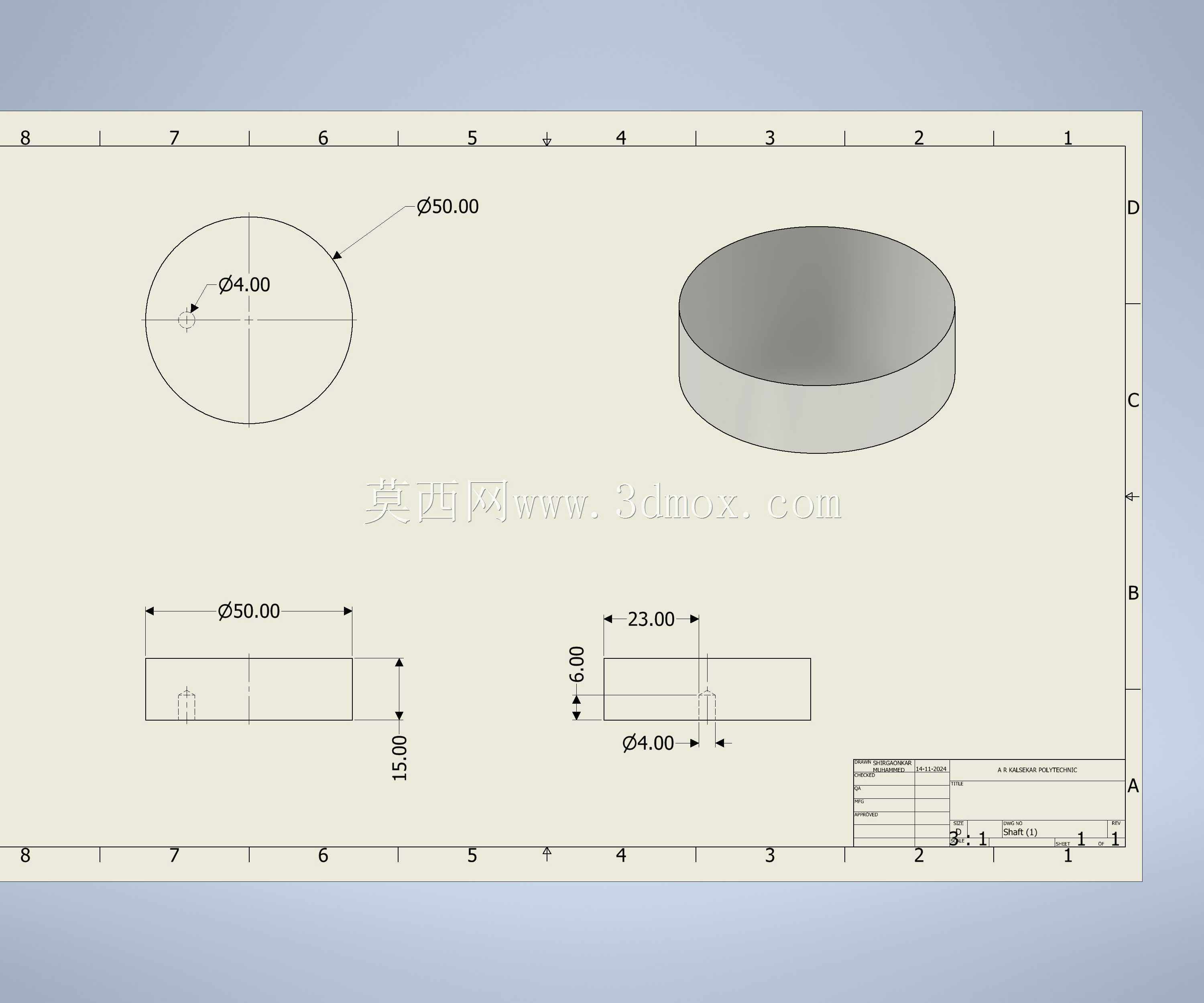

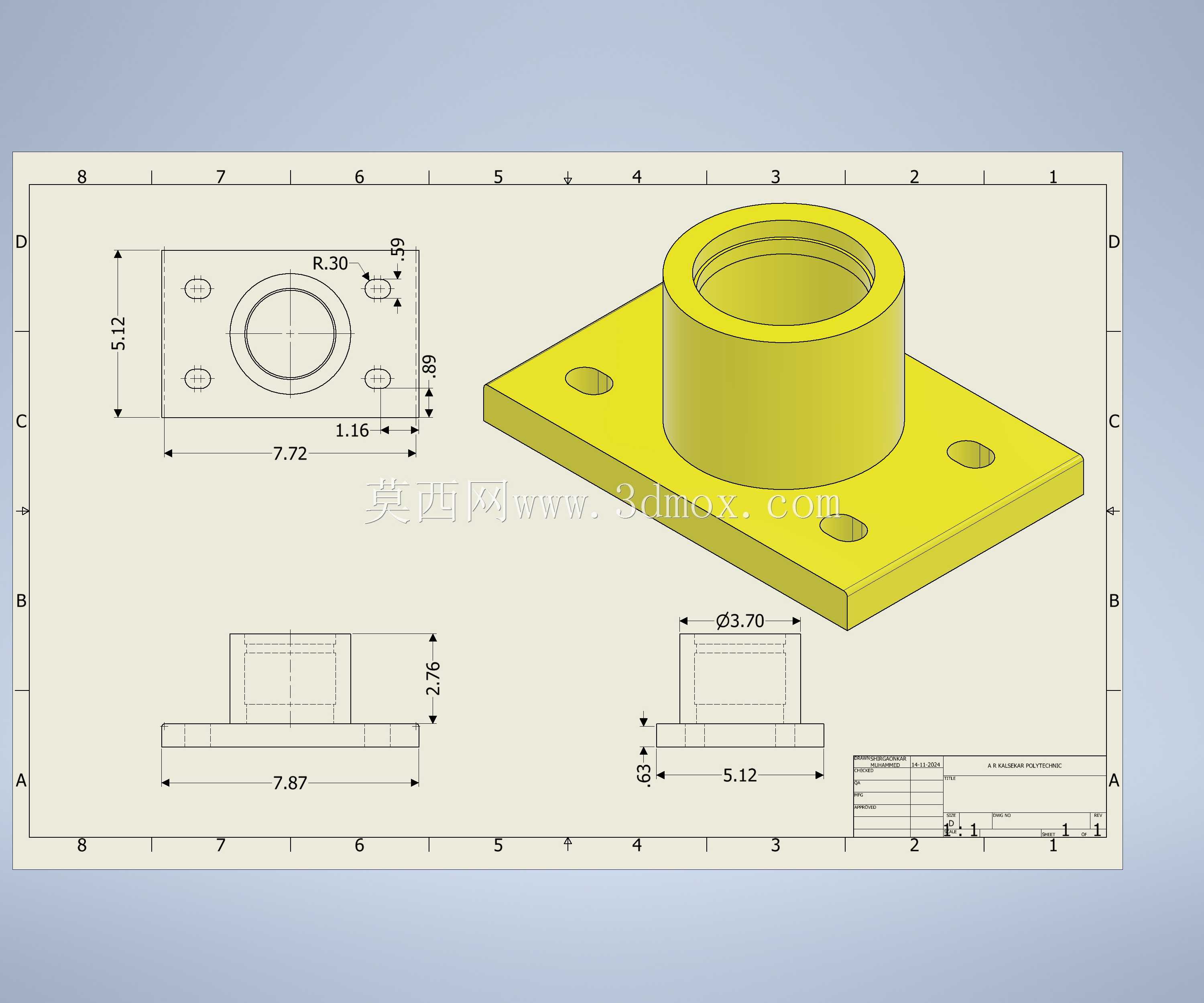

从结构设计思路来看，该轴承采用一体化方形法兰底座加圆柱形轴套主体的结构形式，底座上开设四个对称分布的安装通孔，可通过螺栓直接与安装基面锁紧，无需额外加工定位止口即可保证安装位置的同轴度，四个安装孔的对称布局让轴承在承受偏载时也能均匀分散锁紧力，避免局部应力集中导致的底座变形。轴套主体与法兰底座采用圆弧过渡衔接，过渡位置的圆角设计可有效降低应力集中系数，在反复承受冲击性轴向载荷时，避免衔接位置出现疲劳断裂问题。轴套内部为直通式光孔设计，可适配对应直径的垂直光轴，轴件可在孔内做轴向往复滑动，轴套顶端的多层凸台结构一方面可作为轴向限位的接触面，配合轴件上的轴肩实现最大行程限位，另一方面也可加装防尘密封件，避免车间环境中的粉尘、碎屑进入轴套配合面，加剧配合面的磨损。

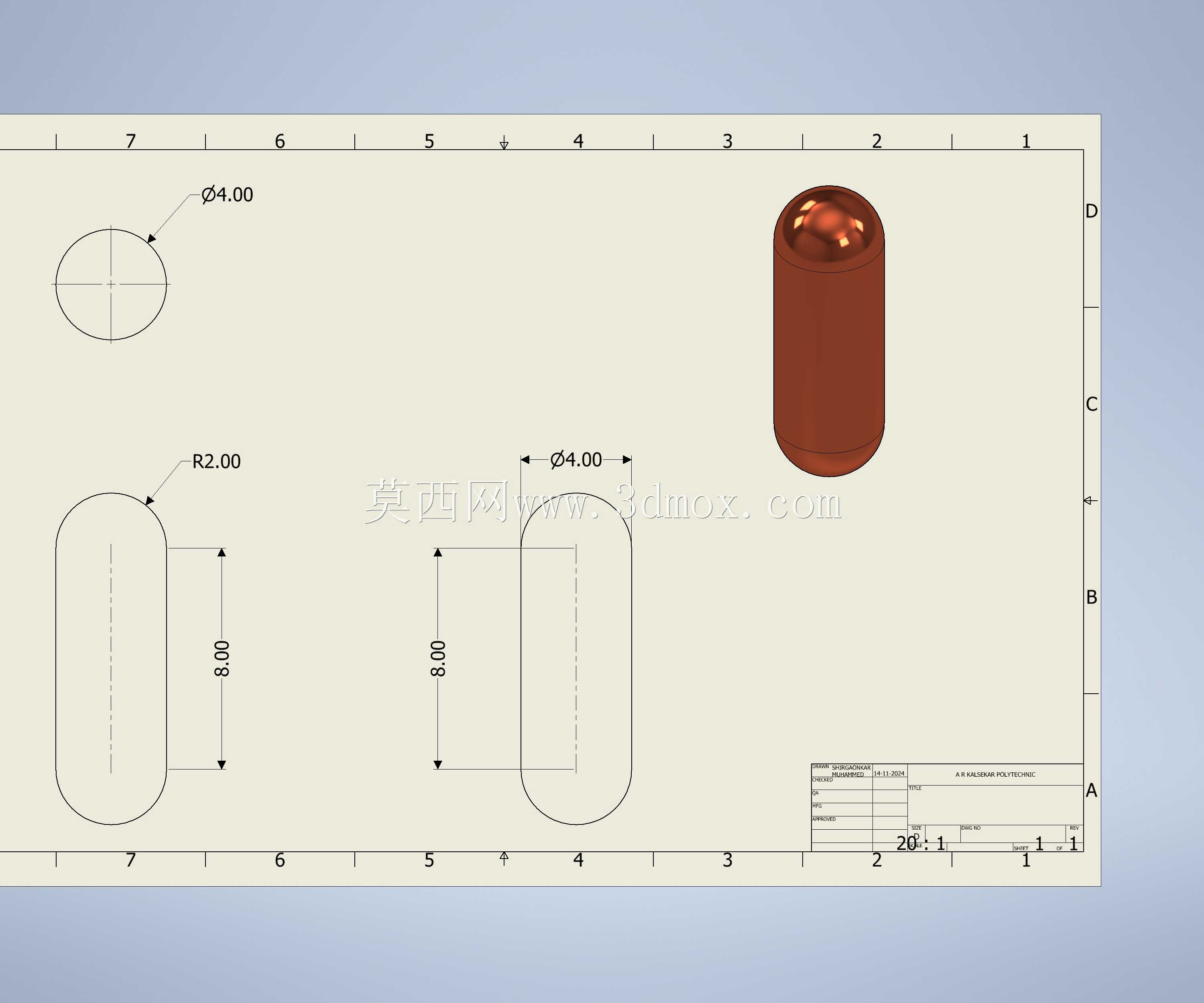

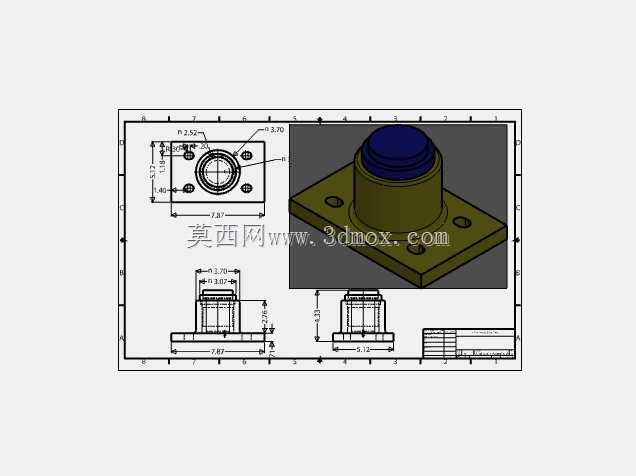

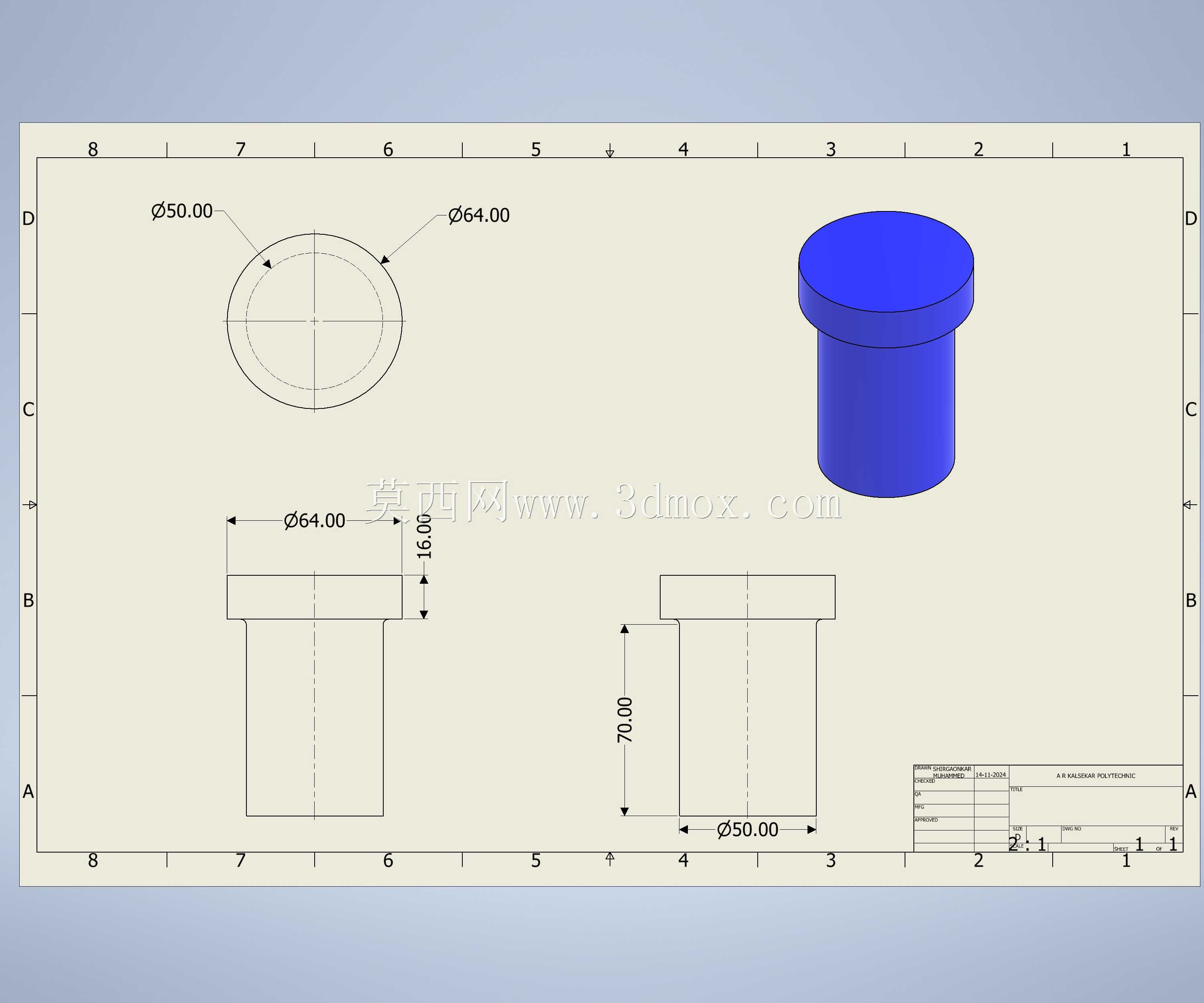

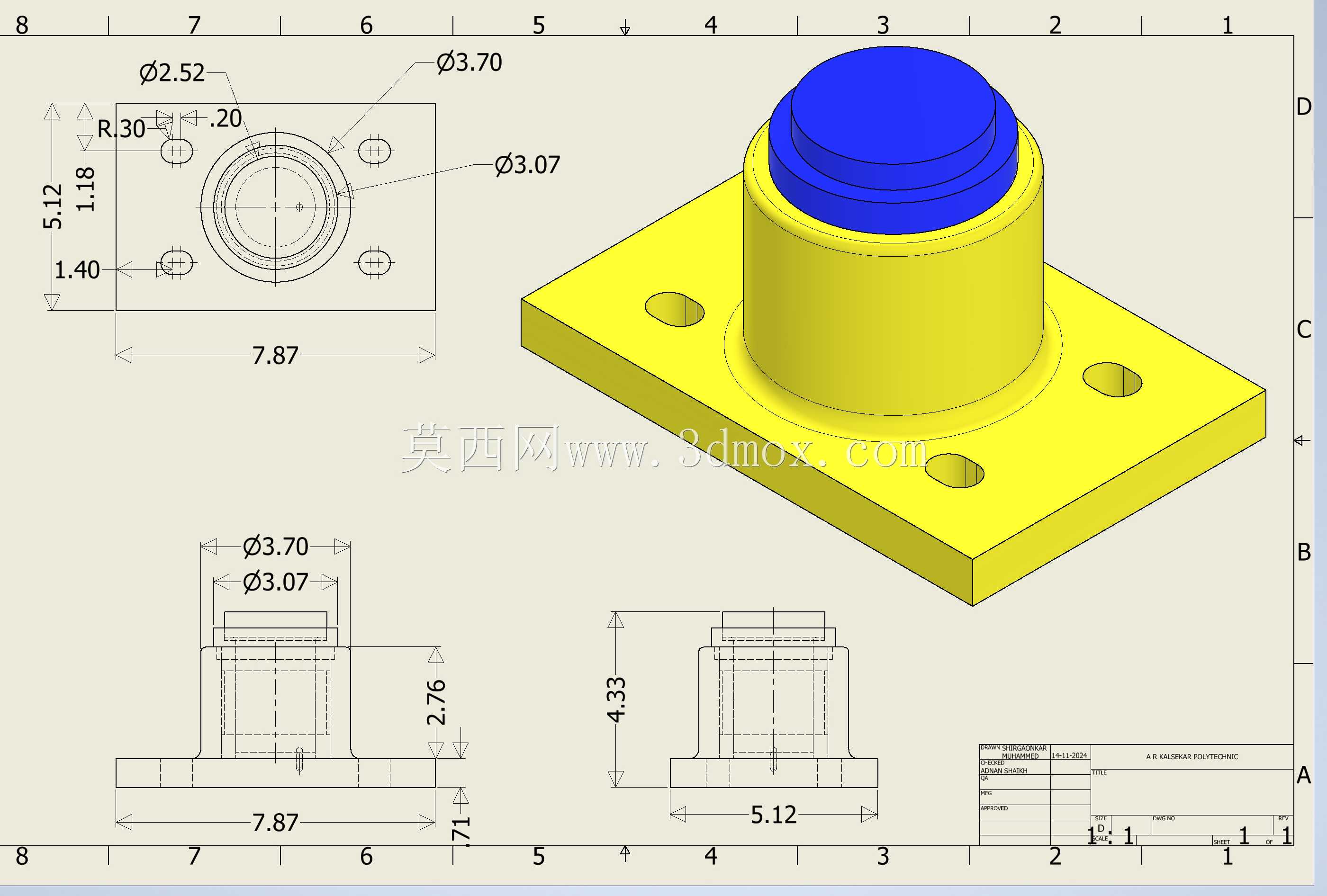

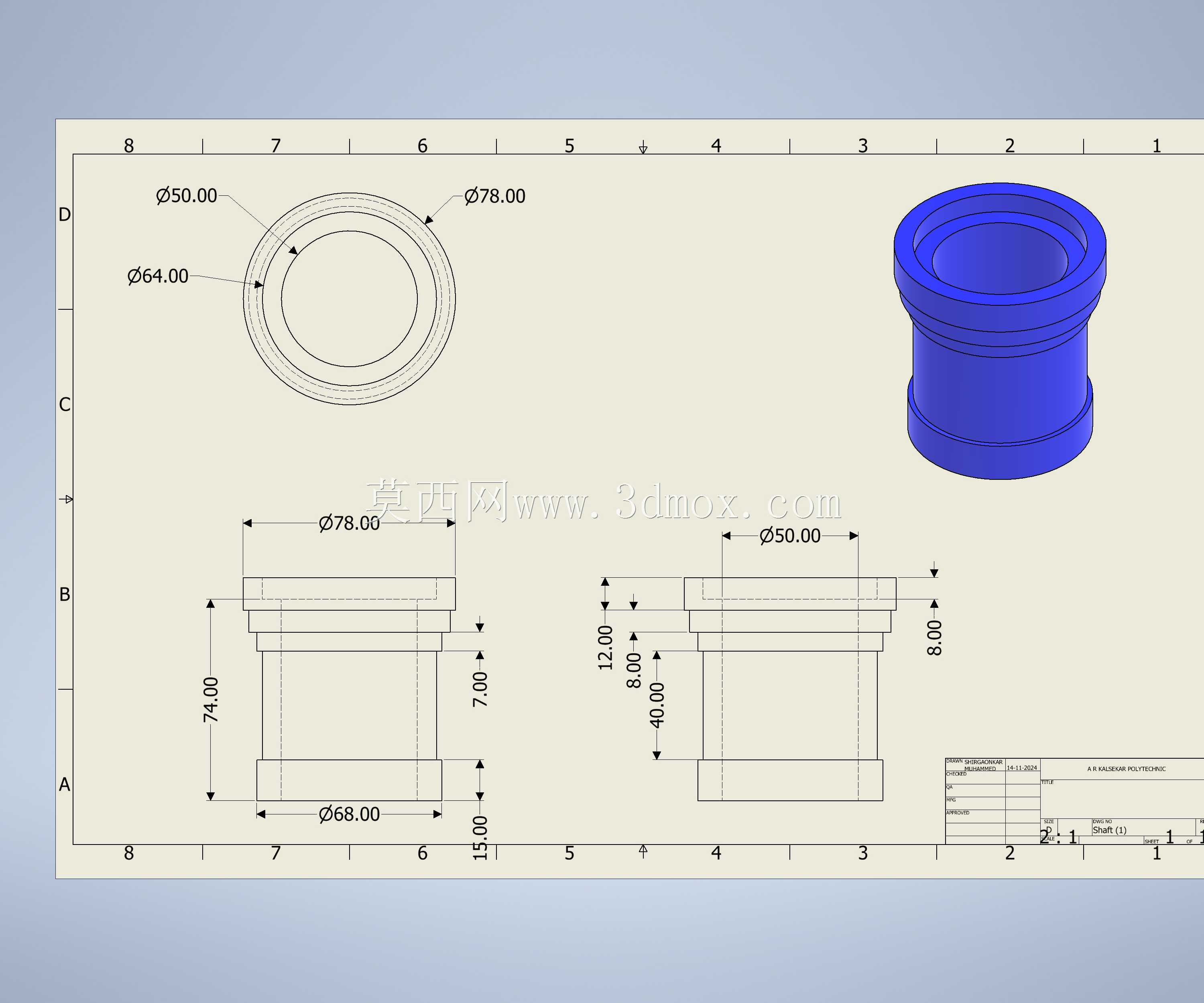

从外形尺寸与安装边界来看，该轴承的方形底座长度为7.87单位，宽度为5.12单位，底座厚度为0.71单位，这个尺寸规格可以适配大多数小型脚踏机构的安装空间，不会占用过多台架布置面积；轴套主体的总高度为4.33单位，其中高出底座上表面的轴段高度为3.62单位，足够的轴套长度可以为垂直轴提供充足的导向支撑长度，避免轴件伸出过长时出现卡滞、偏斜问题；底座上的四个安装孔中心距分别为横向7.87单位、纵向3.07单位，安装孔直径为2.52单位，可适配对应直径的内六角圆柱头螺栓，安装孔周边的沉台设计可让螺栓头完全沉入底座平面内，不会突出底座表面影响安装贴合度；轴套顶端的凸台最大直径为3.70单位，最小直径为3.07单位，多层凸台的台阶差为0.20单位，可适配不同规格的密封端盖或限位挡圈安装。

在功能特性层面，该轴承的刚性圆柱形主体采用整体式结构设计，相比拼接式轴承座拥有更好的结构刚性，在承受最大额定轴向载荷时不会出现本体形变，可始终保持轴件的垂直姿态，避免轴件倾斜导致的施力不畅、磨损加剧问题。底座与安装基面完全贴合的设计，可让轴向载荷直接通过底座传递到设备台架上，不会让安装螺栓承受额外的剪切力，提升整体结构的使用寿命。在实际选型过程中，设计人员只需要确认所需支撑轴的直径、最大轴向载荷、安装基面的可用空间，就可以直接选用该结构，不需要额外设计配套的轴承座零件，可大幅缩短设备的设计周期，同时减少零件加工种类，降低装配与维护成本。在日常维护中，只需要定期在轴套与轴的配合面添加润滑脂，就可以长期保持顺畅的滑动效果，配合顶端的密封结构，可有效延长维护周期，适配多粉尘、多碎屑的车间生产环境。
