户外立式格栅型散热防护屏结构设计

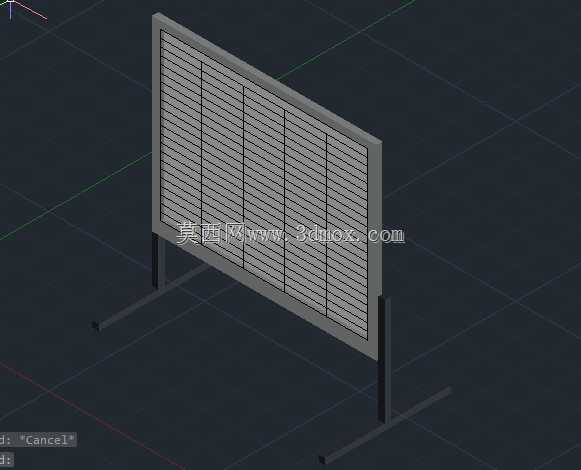

这款立式格栅结构的防护散热屏，最初是为户外预装式变电设备的通风防护场景设计的，在实际工程应用中，也可拓展到大型工控机柜外侧、户外临时配电装置的通风面、小型光伏逆变站的散热端面等需要兼顾通风散热与外物阻隔的安装位置。从实际使用需求来看，这类构件的核心作用有两个层面，一是通过均匀排布的格栅间隙保障设备内部热量能够顺畅排出，避免密闭空间内热量堆积造成元器件工作温度超标，二是通过格栅的物理阻隔，阻挡户外环境中的落叶、飞虫、小型飞溅杂物进入设备内部，同时格栅的倾斜排布角度也能在一定程度上阻挡斜向飘落的雨水直接溅入设备进排风通道。

在设计思路上，首先考虑的是户外使用的结构强度需求，整体采用矩形外框加内部横向格栅条的结构形式，外框采用等厚度的型材弯折成型，保证整体框架的抗形变能力，避免户外大风天气下结构出现共振变形。内部格栅条采用等间距平行排布，单条格栅的截面做了微小的倾角设计，既不会过度遮挡通风路径，又能实现斜向挡水的效果，格栅条与外框的连接采用嵌入式卡接加焊接固定的方式，避免长期使用后格栅条出现松脱移位。底部的支撑结构采用双支腿加横向底杆的形式，支腿与屏体框架的连接位置做了三角加强筋处理，提升整体站立的稳定性，底杆上预留了对应的安装孔位，可直接通过膨胀螺栓固定在水泥基础或者钢制安装平台上，不需要额外制作复杂的安装底座。

从安装边界的尺寸逻辑来看，屏体的整体高度匹配常规户外变电设备的通风口高度，宽度可根据实际通风面的尺寸做模块化拼接，单块屏体的重量控制在单人可搬运的范围内，方便现场安装作业。屏体与设备安装面之间预留了50mm的通风间隙，避免格栅直接贴在设备通风孔上造成风阻增大，影响散热效率。格栅的间隙宽度控制在8mm，既能够保证足够的通风通流面积，又能有效阻挡直径10mm以上的固体异物进入，满足户外电气设备外壳防护等级的相关要求。

在结构细节处理上，屏体的所有外露棱边都做了圆角倒钝处理，避免现场安装作业时划伤施工人员，支撑腿的底部做了防滑垫片的安装位，安装时可搭配橡胶垫片减少金属与安装基础之间的硬接触，同时也能起到一定的减震作用，避免设备运行时的振动传递到屏体造成连接螺栓松动。格栅条的排布方向采用横向设计，相比竖向格栅更不容易积累飘落的灰尘与杂物，日常维护时只需要用高压气枪从内侧向外吹扫即可完成清理，大幅降低后期运维的工作量。

实际选型使用时，需要注意根据安装现场的常年主导风向调整屏体的安装朝向，尽量让格栅的倾斜背面对着常年主导的风雨方向，提升挡雨防护的效果。如果是在腐蚀环境较强的沿海或者化工区域使用，可在屏体表面做对应的防腐喷涂处理，结构本身的连接形式不需要做改动，即可适配不同的表面处理工艺。另外这款结构的模块化设计也支持多块屏体横向拼接，拼接位置采用专用的连接卡扣固定，拼接缝隙控制在2mm以内，不会出现防护缺口，可适配不同宽度的通风面防护需求，不需要针对每个项目单独重新设计整体屏体结构，能够有效缩短项目的设计与生产周期。
