长条式门窗滑动锁止五金构件设计

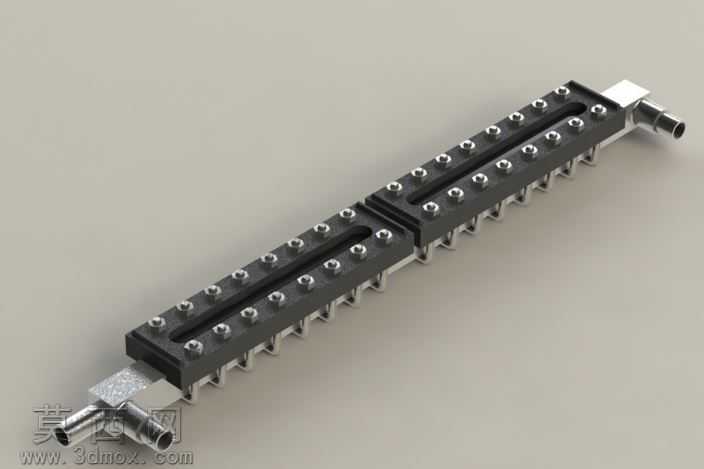

本作品为长条式门窗滑动锁止五金构件，采用SolidWorks完成全参数化三维建模，建模过程中优先以基础特征搭建整体框架：首先绘制主体长条基座的截面草图，通过拉伸凸台生成基座的基础实体，针对基座上均匀排布的安装孔位，采用线性阵列特征完成批量孔位的生成，保证孔位间距的一致性与装配精度，避免逐个绘制孔位产生的尺寸误差。针对基座上的长条形滑动槽，采用拉伸切除特征完成槽体加工，槽体边缘添加0.2mm的倒角特征，去除锐边的同时提升滑动过程中的顺滑度，避免使用过程中出现卡顿或刮损配套构件的问题。构件两端的连接接头采用单独的零件建模后，通过配合约束完成装配，接头处的管径尺寸严格匹配通用门窗传动杆的标准规格，保证与市面常规门窗配件的互换性。基座表面的固定螺丝采用标准件库调用后阵列排布，螺丝头部添加沉头孔特征，保证螺丝安装后表面与基座齐平，无凸起结构影响外观与使用。渲染阶段采用Keyshot完成材质与场景搭建，主体基座赋予哑光黑色硬质合金材质，调整材质的粗糙度参数至0.3，模拟五金件表面喷塑处理的细腻质感；金属螺丝与连接接头赋予抛光不锈钢材质，调整反射强度至0.7，突出金属构件的光泽感与加工精度；场景采用浅灰色哑光背景板，添加三点布光：主光源从构件左上方45度角照射，打出构件的主体明暗关系，辅助光源从右侧补光弱化阴影死黑区域，顶光添加微弱的轮廓光勾勒构件的边缘线条，最终渲染图清晰展现构件的整体结构、排布细节与材质质感。设计思路上围绕门窗滑动锁止的使用需求，采用长条式多固定点的结构设计，相比传统单点锁具拥有更多的受力点位，锁止后门窗的密封性与抗形变能力更强；滑动槽的行程长度经过反复测算，匹配常规平开门窗的开启锁止行程，保证转动把手时可以顺畅完成锁舌的伸缩动作；整体结构无多余的复杂曲面，所有特征均采用机加工可实现的结构设计，开模与量产的难度较低，适合批量生产应用于家装与工程门窗场景。
