环形卡扣式铰链连接环结构设计

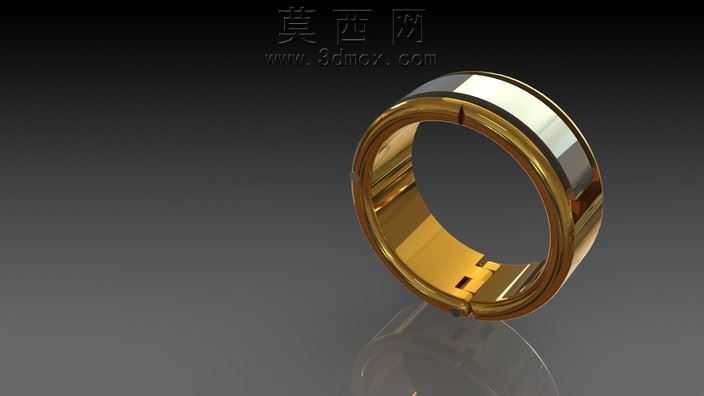

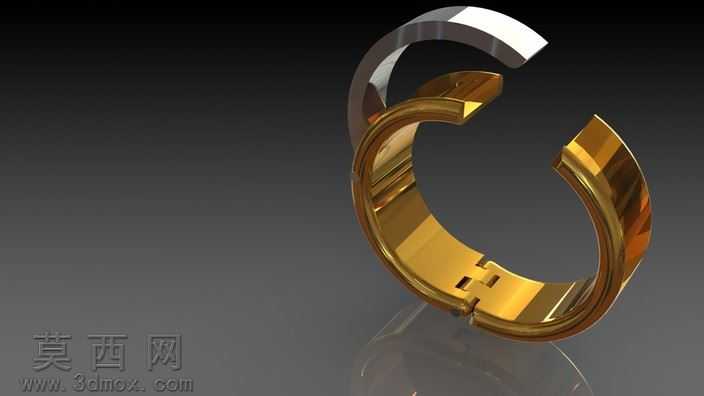

本作品为环形卡扣式铰链连接环，采用三维参数化建模方式完成整体结构搭建，建模过程中先绘制环形主体的截面轮廓，通过旋转特征生成基础环体，再针对卡扣配合结构进行单独的草图绘制与特征切除、拉伸操作，确保环体对接位置的卡扣凸台与凹槽尺寸精准匹配，满足铰接开合的活动间隙要求。建模阶段对环体的壁厚进行了均匀化处理，保证整体结构的受力一致性，同时在环体内侧设计了定位卡槽结构，用于配合铰接轴的安装限位，避免铰接部件在使用过程中出现轴向窜动的问题。材质渲染方面，主体环体采用双色金属材质搭配，外环部分设置为亮面抛光银色金属材质，模拟不锈钢镀层的高反光质感，调整反射参数让环境光影在环面形成自然的高光过渡，内环与卡扣结构部分设置为暖金色金属材质，模拟黄铜镀金的细腻金属质感，通过调整粗糙度参数让金色部分呈现出略带哑光的金属触感，两种材质的衔接位置做了平滑的边界处理，没有出现材质错位的问题。渲染场景采用深灰色渐变背景，在环体下方添加了柔和的反射平面，模拟光滑展示台的倒影效果，通过三点布光方案突出环体的环形轮廓与卡扣结构细节，主光源从侧上方打亮环体的高光面，辅助光源补全暗部细节，轮廓光勾勒环体的边缘线条，让整体渲染效果层次分明，清晰展现结构的同时具备良好的视觉表现力。结构设计上采用开口式卡扣铰接方案，无需额外的紧固件即可实现环体的快速扣合与铰接转动，卡扣位置设计了微小的导向斜面，方便装配时的对位卡入，扣合后卡扣的咬合面具备足够的卡接余量，保证连接后的结构稳定性，同时环体的铰接转动间隙控制在合理范围内，既可以实现顺畅的转动开合，又不会出现松动晃荡的问题，整体结构紧凑简洁，兼顾了装配便捷性与使用可靠性，可作为门窗铰接、小型构件连接的配套五金部件使用，建模过程中所有特征均保留参数化历史，可根据实际使用需求快速调整环体直径、壁厚、卡扣尺寸等参数，适配不同的安装场景要求。
