槟城跨江斜拉桥建筑结构三维设计

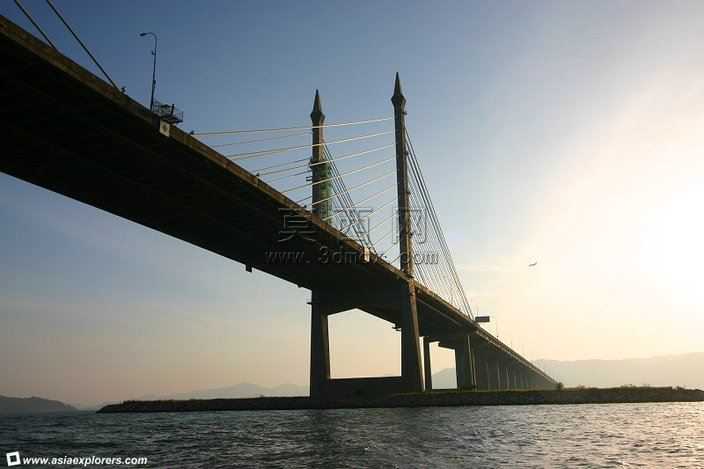

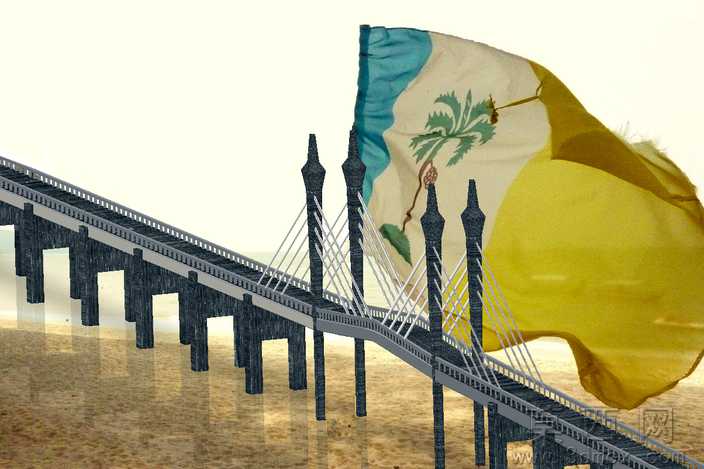

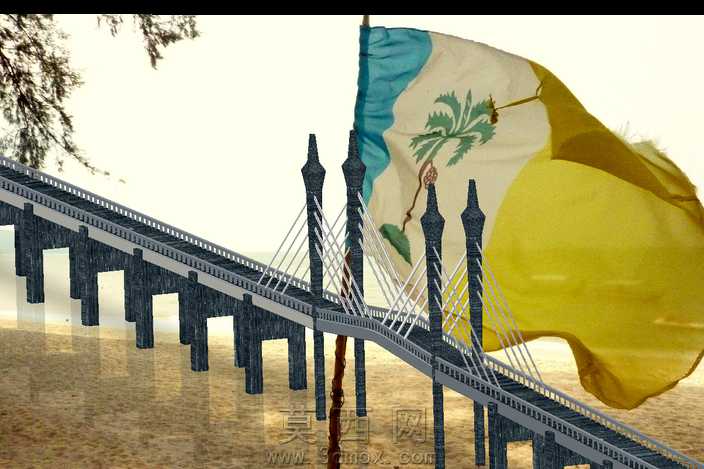

本作品为槟城跨江斜拉桥的三维建筑模型，采用PTC Creo Elements完成全参数化建模，整体建模过程严格参照斜拉桥真实工程结构比例搭建，完整还原了大跨度斜拉桥的核心构造特征。建模阶段首先梳理桥梁整体受力逻辑，先完成下部桩基承台与桥墩的结构搭建，每一组桥墩都对应设置了入水段的墩柱结构，精准还原了跨江桥梁下部结构的排布规律，桥墩采用多柱式支撑结构，每根墩柱的截面尺寸、排布间距都按照真实桥梁的承重逻辑设置，保证下部支撑结构的受力合理性。上部结构部分，首先搭建连续的钢箱梁桥面主体，桥面按照双向通行的交通设施标准预留了通行空间，桥面两侧设置了防护栏结构，细节处还原了桥面的铺装层与边缘构造。桥塔部分采用多塔斜拉桥的经典造型，四座主塔依次排布在桥身对应位置，塔柱采用收尖式的造型设计，从桥面位置向上逐步收窄，塔顶做尖顶造型处理，还原了槟城大桥的标志性塔柱外观。斜拉索部分采用空间索面排布，从每座桥塔的不同高度位置向桥面两侧对称延伸，拉索的排布密度、倾斜角度都经过参数化校准，每根拉索都对应连接桥塔与桥面的锚固点，完整还原斜拉桥通过拉索承载桥面荷载的受力结构特征。材质与渲染阶段，针对不同结构部件匹配对应材质：桥墩与桥塔部分采用清水混凝土材质，调整材质的粗糙度与灰度参数，还原混凝土构筑物的哑光质感，同时在墩柱底部做了水渍与泥沙附着的材质细节，模拟跨江桥梁长期接触水体的真实使用痕迹；桥面部分采用沥青铺装材质搭配金属防护栏材质，还原桥面的真实铺装效果；斜拉索部分采用高强度钢索材质，调整金属反光参数，体现钢索的紧绷质感与金属光泽。渲染场景设置了江滩沙地的基底环境，搭配带有槟城地域标识的旗帜元素烘托场景氛围，灯光采用自然日光方案，调整光照角度模拟日间自然光效果，通过阴影参数调整让桥梁结构的空间层次感更突出，拉索与桥塔的阴影投射在桥面与江滩上，进一步强化模型的真实感。设计过程中重点兼顾了结构准确性与视觉还原度，既保证斜拉桥的核心受力结构符合工程逻辑，也精准还原了槟城大桥的外观特征，可用于桥梁建筑展示、交通设施科普、建筑方案参考等场景。
