带内螺纹台阶式液压支撑顶结构设计

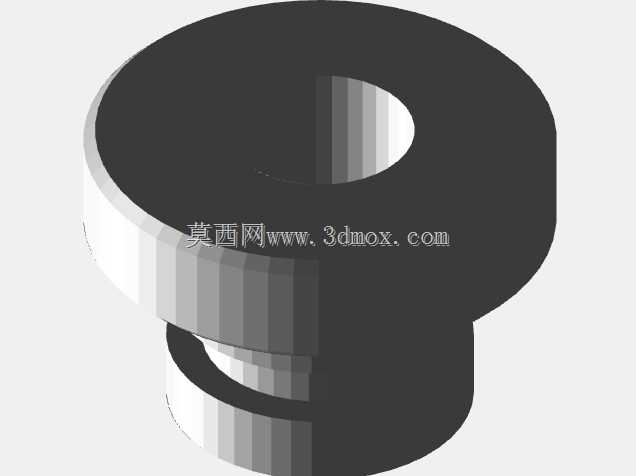

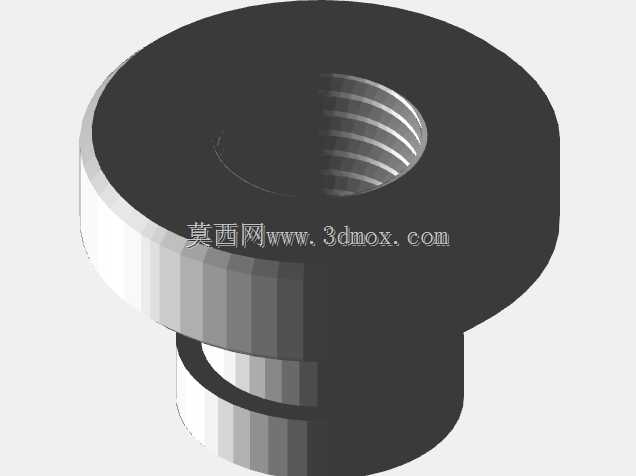

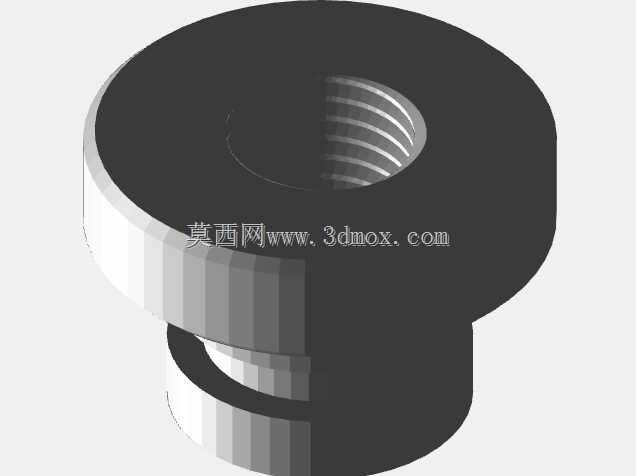

　　从结构设计逻辑来看，这个部件采用了上下两段式的台阶轴构型，上部大直径圆盘作为主要的承压接触面，盘面做了平整化处理，和被支撑物件的底面接触时不会出现应力集中的硬点，避免硌伤被支撑件的漆面或者加工面；圆盘中心加工的通体内螺纹是整个部件的核心传力结构，螺纹牙型采用标准梯形传动螺纹，相比普通三角螺纹拥有更大的接触承压面积，旋合过程中传动效率更高，长时间承重时也不会出现螺纹滑牙、咬死的问题，螺纹的加工精度控制在中等配合等级，既保证和配套驱动螺杆的旋合顺畅度，又能把径向配合间隙控制在合理范围，避免顶升过程中出现偏摆晃动感。在汽车维保、小型设备装配、重型构件微调对位的作业场景里，这类带内螺纹的台阶式支撑顶是一线作业人员接触频率极高的承重部件，它没有整体式千斤顶的庞大外廓，却能依托配套的液压驱动杆或者螺纹旋进结构，完成小行程范围内的精准承重顶升，适配汽修门店里乘用车底盘检修时的局部支撑、机加工车间里重型工装夹具的水平度微调、仓储物流环节里重型货柜就位时的高度差补偿等多种工况。

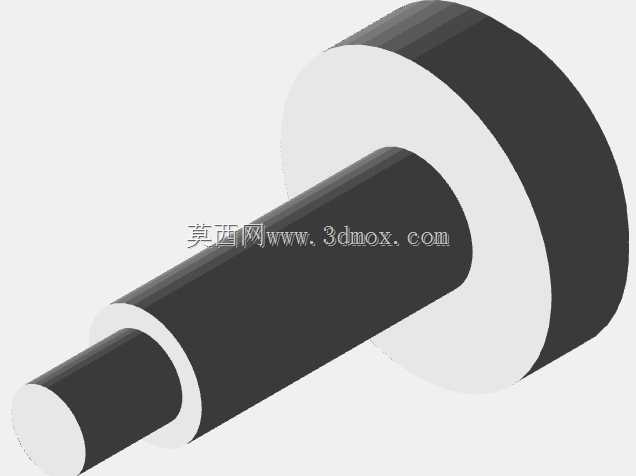

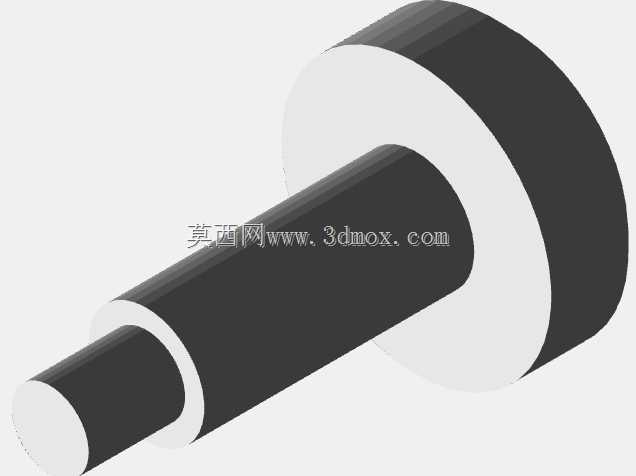

　　下部的小直径轴段是导向定位段，它和底座或者驱动套的内孔做间隙配合，顶升行程变化时，这段轴始终在配套孔内滑动，给整个顶升动作提供径向约束，防止上部承压盘受侧向力时出现歪斜，两段轴衔接的台阶位置做了圆角过渡处理，避免热处理或者承重时出现应力集中导致的台阶处断裂。从安装边界来看，上部承压盘的外径尺寸设计参考了常规小型千斤顶的承压端标准，能够适配市面上多数通用的千斤顶防滑橡胶垫，不需要额外定制转接件；中心内螺纹的公称尺寸和常用的液压顶杆、调节螺杆规格匹配，维修替换时不需要重新加工连接端；下部导向段的直径和长度按照最大顶升行程的1/3做导向长度设计，哪怕伸出行程达到最大值，导向段和基座的配合长度依然能满足侧向稳定性要求，不会出现顶翻的风险。

　　实际作业中，这类分体式的支撑顶结构相比一体式铸造的千斤顶顶帽，磨损后只需要单独更换这个部件就能恢复设备性能，不需要报废整个顶升机构，能大幅降低维保成本。设计过程中还考虑了不同工况的受力差异，承压盘的厚度按照额定承重1.5倍的安全系数做校核，材料选用中碳钢经调质处理，表面做发黑防锈处理，适合车间、户外汽修等多尘、潮湿的作业环境，不会因为短期暴露出现锈蚀卡滞的问题。螺纹段的起始位置做了倒角引导，装配时能快速对准驱动螺杆的螺纹头，减少现场装配的对位时间，下部导向段的端面也做了小倒角，插入基座导向孔时不会因为孔口的毛刺出现卡滞。

　　在汽车维保场景里，这个部件顶在车辆底盘的指定承重筋位时，大直径盘面能分散压强，避免顶坏底盘的薄钢板；在设备装配场景里，配合微调螺杆使用时，可以实现零点几毫米级的高度调整，满足精密设备安装的水平度要求；在重型构件焊接对位时，多个这类支撑顶配合使用，可以分别调整构件不同位置的高度，把拼接错边量控制在焊接工艺允许的范围内。整个结构没有多余的复杂构型，所有机加工面都是常规车削就能完成的特征，不需要特殊的加工设备，普通的机械加工车间就能批量生产，加工成本控制在合理区间，同时所有受力面的粗糙度都按照传动件的要求做了控制，滑动配合面的粗糙度能保证长期滑动不出现异常磨损，螺纹面的粗糙度保证旋合时没有卡顿感。
