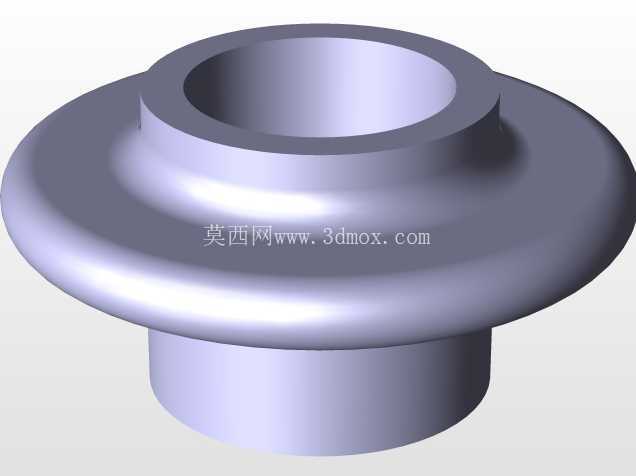

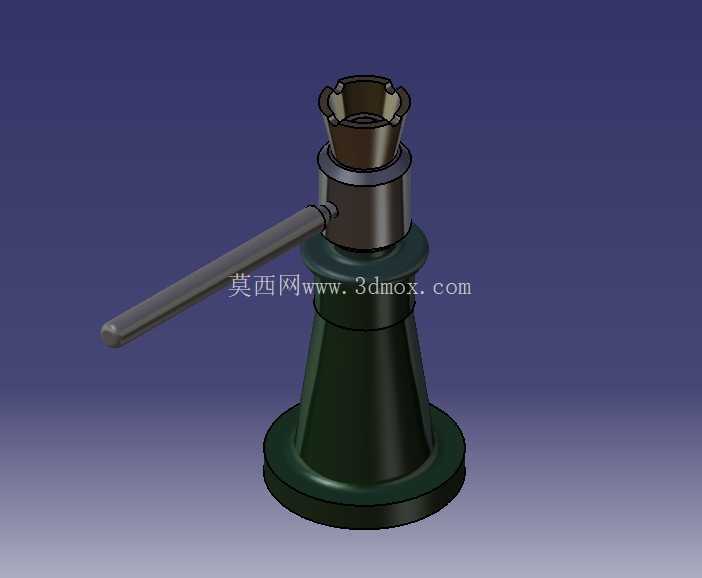

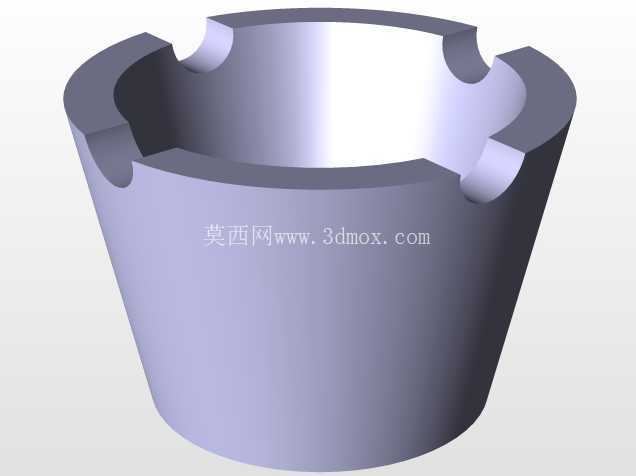

在商用车维保、小型设备安装移位的作业场景里,这类手动螺旋顶升工具的应用频次极高,不同于液压类顶升设备存在密封件老化、泄压坠物的风险,纯机械螺旋副传动的结构天生具备自锁特性,只要螺纹副的导程角小于当量摩擦角,即便撤去操作力,承重状态下也不会出现自行回落的问题,作业安全冗余更适配无持续动力供给的野外、路边临时维保场景。从结构组成来看,整套装置分为底座、主体套筒、升降螺杆、顶帽、操作摇杆几个核心部分,底座采用大直径盘式结构,接触面积的设计充分考虑了非硬化地面的压强分散需求,避免顶升作业时底座下陷引发侧翻,底座与下部套筒采用过盈配合加周向定位销的连接方式,承受偏载时不会出现套筒与底座脱离的失效问题。主体套筒内部加工有梯形内螺纹,与升降螺杆的外螺纹组成传动副,选用梯形螺纹而非普通三角螺纹,核心原因是梯形螺纹的牙根强度更高,对中性更好,传动过程中磨损均匀,长期承重使用后仍能保持稳定的传动精度,不会出现螺纹咬死、升降卡滞的问题。顶帽部分做了内凹的梅花形卡口设计,这个细节是针对车辆底盘顶升点位的常见结构做的适配,作业时卡口可以卡在底盘的加强筋或者指定顶升凸台上,避免顶升过程中顶帽与被支撑件滑脱,相比平顶面的设计,防滑移能力提升明显,能适配更多不同结构的被支撑件接触面。
操作摇杆采用穿入式结构,不用时可以从螺杆上部的插孔中抽出收纳,减少存放占用的空间,摇杆与插孔的配合间隙控制在合理范围,既不会因为间隙过大出现操作时晃荡,也不会因为间隙过小导致插拔卡滞,摇杆的长度经过力矩核算,普通人施加正常的手部握力,就能通过螺纹副的力放大作用顶升起额定承重的载荷,不需要额外加接延长杆,避免过载导致螺纹副塑性变形。设计这类结构时,首先要核算螺纹副的接触应力,确保在额定承重下螺纹牙的剪切强度、弯曲强度都满足安全系数要求,其次要核算螺杆的压杆稳定性,因为螺杆伸出套筒最长时,属于一端固定一端自由的压杆工况,长细比必须控制在临界值以内,避免承重时出现螺杆失稳弯曲的问题。
安装边界方面,底座的外径决定了作业时需要预留的地面操作空间,套筒的最小高度对应最低顶升位的尺寸,也就是被顶升件底部离地面的最小间隙必须大于这个尺寸才能放入设备,螺杆的最大伸出量决定了最大顶升高度,选型时需要同时确认最低作业高度和最高顶升行程两个参数,避免出现最低位塞不进去、最高位顶不到目标高度的问题。日常使用中,这类螺旋顶升工具不需要像液压千斤顶那样定期补充液压油、更换密封件,只需要定期在螺纹副表面涂抹润滑脂,减少螺纹磨损,降低操作力矩即可,维护成本极低,而且可以长时间保持承重状态,不会像液压设备那样因为缓慢泄压出现沉降,非常适合需要长时间支撑重物的装配、维修作业场景。
结构建模过程中,螺纹部分如果做全特征建模会占用大量的模型资源,实际工程应用中通常会简化螺纹的牙型细节,用装饰螺纹线标注螺纹规格,同时保留各部件的配合间隙,比如套筒与螺杆的配合间隙、摇杆与插孔的配合间隙,确保模型导入装配环境后不会出现干涉报错,也能直观展示各部件的装配关系。顶帽与螺杆顶部的连接采用周向可转动结构,顶升过程中螺杆转动上升时,顶帽可以保持与被支撑件相对静止,不会因为螺杆转动摩擦被支撑件的接触面,避免刮擦底盘的防护涂层,这个细节在实际作业中能减少对被支撑件的表面损伤。套筒的外表面做了锥度过渡,从下部与底座连接的大直径向上逐步收窄,既提升了套筒的结构刚度,也减少了上部的材料用量,降低整体自重,方便单人携带转场。整体没有多余的复杂结构,所有部件都是常规机械加工可以实现的,没有特殊的工艺要求,制造成本可控,适合批量生产作为随车配套的应急维保工具。
