双环铰接式机械连接支撑臂结构

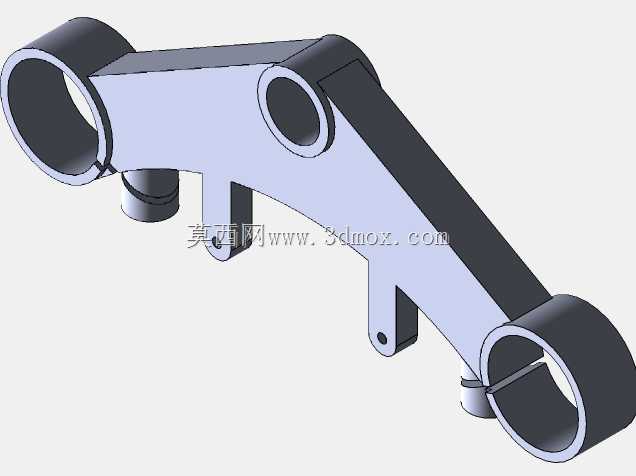

　　这类双环铰接支撑臂在轻工自动化输送线、中小型专用设备的连杆传动机构中应用十分广泛，常见于间歇式送料机构、工位翻转定位组件、可调角度工装的支撑连接环节，承担着传递运动载荷、维持构件相对位置、适配多自由度转动需求的核心作用。从结构设计逻辑来看，两端的大直径环孔是核心安装基准，孔内壁预留了标准衬套安装余量，实际装配时可根据对接轴的工况选择铜基自润滑衬套或者滚针轴承，适配低速重载或者中速轻载的不同使用场景，环孔的开口侧设计了锁紧缝结构，配合径向锁紧螺钉即可消除轴孔配合间隙，避免长期往复转动产生的冲击磨损，同时也能补偿加工过程中产生的微小尺寸公差，降低装配环节的修配工作量。

　　臂身采用变截面斜向过渡结构，并非等截面直臂设计，这种结构是经过载荷拓扑优化后的结果，在两端铰接点连线的主传力路径上保留足够的截面厚度，非受力区域做了适度的材料去除，既能够满足额定载荷下的刚度要求，避免臂身在交变载荷下产生塑性变形，又能尽可能降低构件自身重量，减少传动过程中的惯性冲击，对于需要频繁启停的往复运动机构来说，轻量化的臂身结构能有效降低驱动端的负载冗余，提升机构的动态响应速度。臂身中部设置的同轴通孔是二级铰接点位，可用于连接辅助连杆或者行程限位触发件，实现多连杆联动的运动轨迹要求，孔位的位置度公差在建模时严格控制在0.02mm以内，保证多连杆装配后不会出现运动卡滞、轨迹偏移的问题。

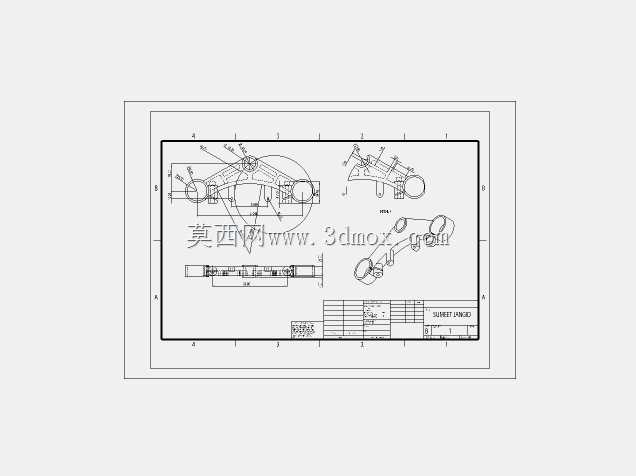

　　臂身下方延伸的两个带孔定位支耳，主要用于安装位置传感器触发挡片或者辅助复位弹簧，支耳的安装面与主臂身的基准面做了共面处理，不需要额外加工调整垫即可保证辅件的安装精度，减少现场装配的调试周期。从安装边界尺寸来看，两端环孔的中心距是该构件的核心安装尺寸，建模时按照常用工装连杆的通用参数设定，环孔内径适配行业内通用的标准铰接轴直径，臂身最大宽度控制在不超过两端环孔外径的范围内，避免机构运动过程中与周边相邻构件产生运动干涉，臂身的厚度方向尺寸经过抗弯强度校核，在承受额定径向载荷时，最大挠度控制在允许值范围内，不会因为臂身变形导致两端轴孔出现偏载，加速衬套或者轴承的异常磨损。

　　细节设计上，所有棱边都做了R1.5的圆角过渡，既可以避免热处理环节出现应力集中导致的开裂问题，也能消除装配过程中锐边划伤操作人员的安全隐患，环孔的锁紧缝宽度经过反复验证，既保证锁紧时有足够的变形量抱紧轴颈，又不会因为缝宽过大导致环孔失圆。这类构件在实际使用中，通常会搭配锁紧螺母、防松垫圈进行轴向固定，部分有防尘要求的工况下还可以在环孔外侧加装防尘端盖，避免车间内的粉尘、切削液进入配合面加剧磨损。建模过程中完全按照机械加工的工艺顺序进行特征构建，先绘制臂身的主轮廓草图，再拉伸生成主体结构，之后依次切除环孔、加工锁紧缝、添加支耳结构，最后完成所有圆角和倒角特征，模型的特征树逻辑清晰，没有冗余的无效特征，后续如果需要根据不同的设备参数调整中心距、环孔直径或者支耳位置，只需要修改对应草图的尺寸参数即可快速完成变型设计，不需要重新构建整体模型，能够大幅缩短同系列构件的设计周期。
