固定翼遥控航模飞机结构设计方案

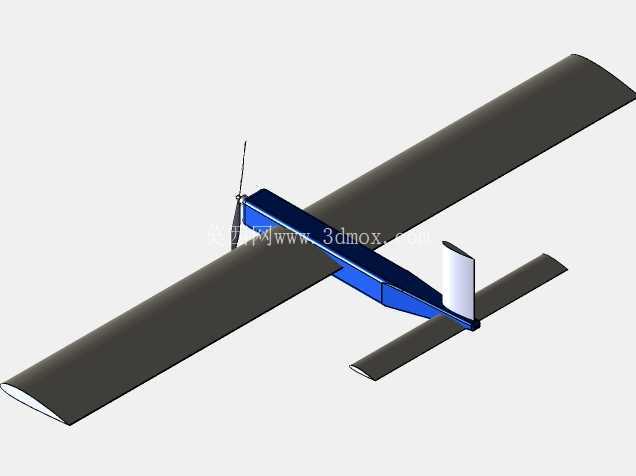

　　这套固定翼遥控航模的结构设计，核心围绕户外休闲飞行、航模爱好者实操训练、青少年航空科普教学三类核心场景展开，区别于专业竞速级航模的极致轻量化取向，整体结构预留了充足的强度冗余，能够适应草地、土坡等非铺装场地的起降需求，日常飞行中遇到小幅气流扰动、擦碰草叶、轻度硬着陆的情况，主体结构不会出现不可逆的形变损坏。从功能特性来看，整机采用上单翼布局设计，机翼设置了2度的安装角与1.5度的上反角，低速飞行状态下能够获得足够的升力系数，同时具备天然的自稳趋势，对操控者的操作精度要求更低，新手在完成基础的模拟飞行训练后，即可快速上手完成起降、平飞、转弯等基础动作。

　　机身主体采用分段式结构设计，前段为设备舱，预留了标准舵机、接收机、动力电池的安装位，安装边界完全匹配市售主流航模配件的通用尺寸，电池舱的卡位支持3S 1300mAh到3S 2200mAh规格的锂聚合物电池，可根据飞行需求调整配重位置，适配不同动力配置的重心调整需求；中段为机翼对接舱，采用碳杆插接加尼龙卡扣锁紧的固定方式，机翼拆卸后可大幅缩小收纳尺寸，方便外出携带运输，插接结构的配合公差控制在0.1mm以内，安装后机翼与机身的相对位置不会出现偏移，避免飞行中出现气动不对称的问题；尾段为平尾与垂尾的安装座，采用快拆式舵角连接结构，舵面偏转角度可通过连杆长度灵活调整，平尾舵面偏转行程预留正负15度的调节范围，垂尾方向舵预留正负20度的调节范围，能够满足特技动作与日常巡航的不同操控需求。

　　外形尺寸方面，整机翼展控制在1200mm，机身全长920mm，机身最大截面直径72mm，机翼采用平凸翼型，弦长180mm，机翼面积约21.6平方分米，常规配置下起飞重量控制在900g到1100g区间，翼载荷处于41.7g/dm²到50.9g/dm²的区间，兼顾了低速飞行的稳定性与一定的抗风能力，在3-4级风的户外环境下依然可以保持稳定的飞行姿态。设计过程中针对易损部位做了专门的结构强化，机头位置预留了海绵缓冲垫的安装空间，硬着陆时可吸收大部分冲击能量，避免冲击力直接传递到机身主体结构导致断裂；机翼前缘做了2mm的加厚处理，擦碰到障碍物时不会轻易出现劈裂；起落架采用弹性钢丝弯折结构，搭配直径50mm的橡胶轮，草地起降时能够过滤掉地面的颠簸冲击，同时预留了起落架快拆接口，需要进行手抛飞行或者草地起降条件较差时，可快速拆除起落架降低飞行阻力。

　　整套结构的受力传递路径经过反复优化，机翼升力通过碳插接杆均匀传递到机身纵梁，机动飞行时的气动载荷不会在局部形成应力集中，日常飞行的结构疲劳寿命可支持超过300架次的起降需求，针对日常维护的需求，所有易损连接件均采用标准规格，舵角、连杆、卡扣等配件出现损坏时可直接替换市售通用航模配件，无需单独定制加工。尾翼部分采用常规布局，平尾与垂尾均采用薄壁结构加内部加强筋的设计，在保证结构刚度的前提下尽可能降低尾部重量，减少整机配重调整的难度，重心位置设计在机翼弦长30%的位置，是固定翼航模的经典重心区间，能够兼顾飞行稳定性与操控灵敏度，不会出现头重导致的起飞抬头困难，也不会出现尾重导致的飞行过于灵敏难以操控的问题。动力安装位位于机头前端，适配2212系列无刷电机的安装孔位，电机座采用加强结构，可承受电机运转时的振动与拉力，螺旋桨适配9寸到11寸的两叶桨，搭配30A到40A的电调，可提供足够的推力完成爬升、横滚等基础特技动作。机身蒙皮结构预留了贴纸粘贴的基准位，爱好者可根据自身喜好调整外观涂装，不会影响整体气动外形。
