公称通径100管道法兰与密封垫片配套组件

　　在市政给排水主管网接驳、化工流体输送管线改造、工业循环水系统架设这类现场施工场景里，法兰连接是中高压管路对接最常用的可拆卸连接形式，这套公称通径100的法兰与垫片组件，就是针对该通径段管路对接需求设计的配套结构，能直接匹配同通径的无缝钢管、管道阀门、泵组进出口的连接端，不需要额外做适配加工。从结构设计逻辑来看，这套组件的两片法兰采用对焊式连接结构，法兰盘的密封面为突面形式，这种密封面结构加工难度低，配合非金属垫片就能实现稳定的静密封效果，适合1.6MPa及以下压力等级的常规流体输送场景，不管是常温清水、还是无强腐蚀性的工业流体，都能满足密封要求。

　　法兰盘上的螺栓孔采用均布设计，孔位公差严格按照管路连接标准设定，安装时不需要反复铰孔对位，只要对齐法兰密封面，穿入配套螺栓按对角顺序逐步拧紧，就能保证两片法兰的平行度符合安装规范，避免因法兰偏斜导致的垫片受压不均、后期出现渗漏的问题。配套的环形垫片尺寸完全匹配法兰突面的密封区域，内径略大于管道通径，不会在管路内部形成凸台扰流，减少管路输送过程中的局部阻力损失，垫片外径刚好覆盖法兰密封面的有效接触区域，拧紧螺栓时垫片不会被挤压到法兰盘外侧或者伸入管道内部，能保证整个密封面的受压均匀。

　　从安装边界尺寸来看，法兰的对接端坡口角度匹配常规壁厚的无缝钢管焊接要求，现场焊接作业时不需要额外加工坡口，焊接后焊缝的强度能满足管路承压要求，法兰盘的外径尺寸、螺栓孔中心圆直径都符合对应压力等级的法兰尺寸规范，和市面上同通径同压力等级的标准法兰、阀门、设备接口都能实现互换，不需要单独定制转接件。在实际管线运维过程中，这种可拆卸的法兰组件也给后期管路检修、设备更换提供了便利，只需要拆卸连接螺栓就能分离管段，不需要切割整个管路，检修完成后更换新的垫片就能重新恢复密封性能，大幅降低管线运维的工作量和材料成本。

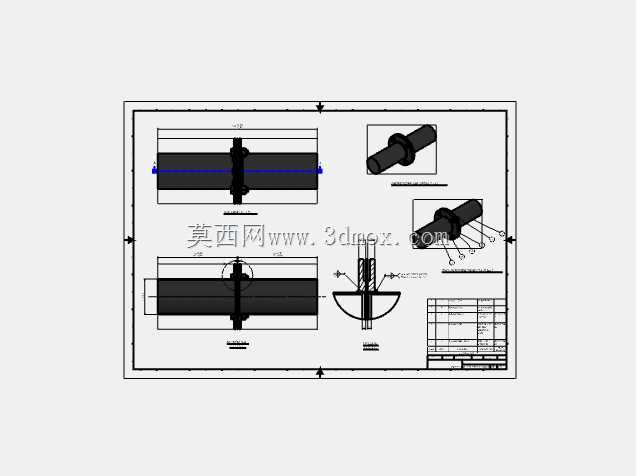

　　设计这套组件的三维结构时，重点还原了法兰盘的过渡圆角、密封面的粗糙度要求、螺栓孔的位置度公差，还有垫片的厚度公差，每一处结构细节都对应实际加工和安装的工艺要求，比如法兰颈位置的过渡圆弧，是为了降低焊接后的应力集中，避免管路长期受振动影响出现焊缝开裂的问题；密封面的凸台高度经过反复校核，既能保证垫片有足够的压缩量实现密封，又不会因为凸台过高导致垫片被压溃失去弹性。在不同的应用场景里，这套组件可以根据输送介质的特性更换不同材质的垫片，比如输送高温流体时更换金属缠绕垫片，输送腐蚀性介质时更换四氟垫片，法兰本身的结构尺寸不需要做任何调整，就能适配不同的工况需求，这种通用化的设计思路也让这套组件的适用场景覆盖了绝大多数常规工业管路的连接需求。很多现场施工人员在安装法兰组件时容易出现垫片偏移、螺栓拧紧力矩不均的问题，这套组件的三维结构里也明确标注了密封面的对位基准、螺栓的拧紧顺序参考，能给现场安装作业提供直观的结构参考，减少安装失误导致的后期渗漏问题。从管路系统的整体布局来看，100通径的管路通常作为支线输送的主通路，法兰连接点的位置往往也是管线应力集中的位置，这套法兰的颈高设计充分考虑了焊接热影响区的范围，焊接作业时不会因为热量传导导致密封面变形，能保证安装后密封面的平面度符合要求。
