带轴承安装位的异形连接摇臂结构

项目分类:通用五金配件 发布时间:2024-12-23 ID:866755
  • 带轴承安装位的异形连接摇臂结构
  • 带轴承安装位的异形连接摇臂结构
  • 带轴承安装位的异形连接摇臂结构
  • 带轴承安装位的异形连接摇臂结构

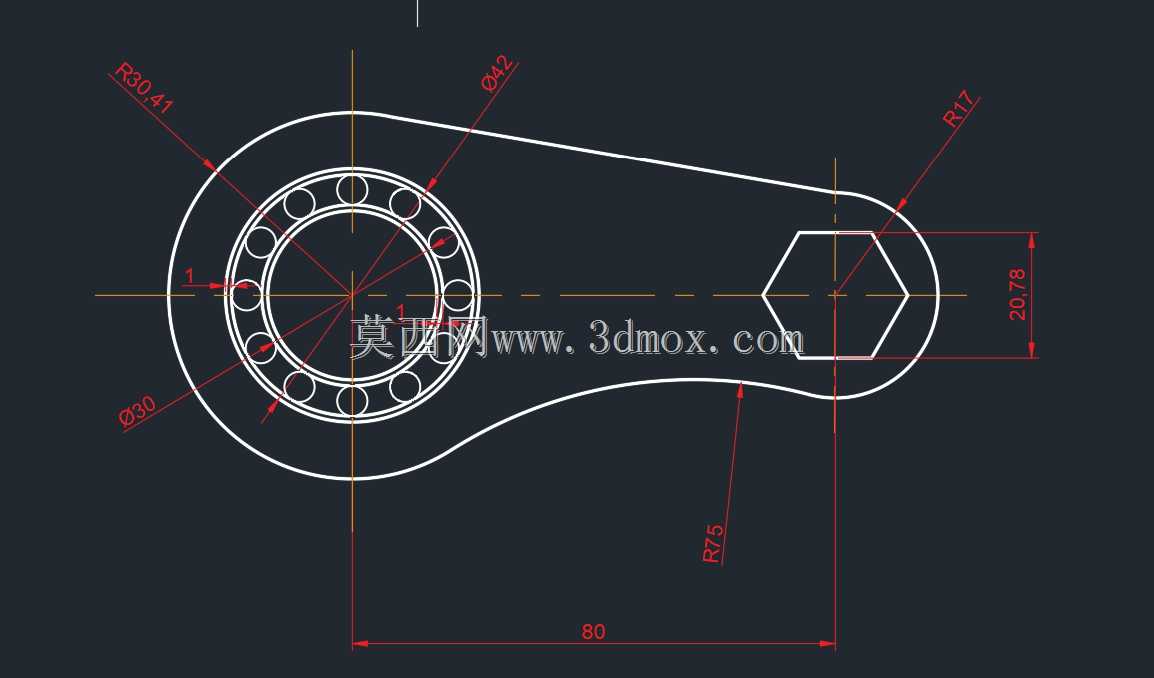

  在轻工自动化输送线、小型工装夹具的往复摆动机构里,这类带轴承安装位的异形连接摇臂是很常见的传力构件,它的核心作用是把旋转动力端的圆周运动转化为执行端的定行程往复摆动,常见于小型物料推送机构、工位转位拨叉、手动夹具的锁紧联动结构里,相比直臂式连杆,这种随形优化的异形轮廓能在有限安装空间里规避周边构件的运动干涉,同时保证结构刚度满足传力需求。从结构设计逻辑来看,构件左侧的大圆孔是标准深沟球轴承的安装位,孔内的环形槽是用来放置孔用弹性挡圈的,能限制轴承的轴向窜动,轴承内圈用来和固定转轴或者动力输入轴配合,把摇臂和转轴之间的滑动摩擦转化为滚动摩擦,大幅降低往复摆动过程中的磨损量,延长构件的维护周期。

  右侧的正六边形内孔是和执行端的六角传动杆配合的,这种型面配合不需要额外加工键槽,靠六面的贴合就能传递扭矩,装配的时候直接把六角杆插入孔内即可,不需要额外的轴向锁紧结构就能限制相对转动,很适合小扭矩、快拆装的工位场景。外形尺寸上,构件两个安装位的中心距为80mm,这是整个传动结构的核心安装尺寸,直接决定了摆动端的行程大小,选型的时候必须匹配动力端的曲柄半径,避免出现行程超差导致的机构卡滞。左侧轴承安装位的外轮廓做了R30.41的圆弧过渡,这个尺寸是匹配轴承外圈的安装壁厚设计的,既保证了轴承安装位的径向强度,不会在反复受载的时候出现孔壁变形,又尽可能缩小了左侧的外轮廓尺寸,避免摆动过程中碰到周边的安装支架。

  右侧六角孔的外轮廓做了R17的圆弧包边,六角孔的对边尺寸为20.79mm,这个尺寸刚好匹配标准M12螺栓对应的六角头尺寸,也适配常用的S19规格六角传动杆,外圆弧的设计能分散六角孔边角处的应力集中,因为往复摆动的时候六角孔的边角位置是应力最高的区域,如果做成直角外轮廓,反复受载后很容易从边角处出现疲劳裂纹。上下两段连接轮廓分别做了R42和R75的大圆弧过渡,没有采用直边连接的设计,一方面是为了让整个构件的力流传递更顺畅,从轴承位到六角孔位的传力路径沿着圆弧平滑过渡,不会出现直角处的应力突变,另一方面也是为了规避摆动轨迹内的其他构件,比如机构上的传感器走线、小型限位开关的安装位,圆弧轮廓在摆动的时候不会刮蹭到这些周边零件。左侧轴承安装位的内孔直径为30mm,刚好适配6200系列的标准深沟球轴承,孔壁的粗糙度要求控制在Ra1.6以内,保证轴承压装的时候不会划伤外圈,同时配合公差选的是K7过渡配合,既能保证轴承外圈和安装孔之间不会出现相对转动,又不会因为过盈量太大导致轴承游隙变小出现卡滞。实际应用的时候,这类摇臂通常用45号钢加工,表面做发黑处理防锈,如果是用在有腐蚀的工况里也可以换成304不锈钢材质,加工的时候要重点保证两个安装位的中心距公差,还有两个孔的平行度要求,不然装配后会出现摆动卡滞、轴承偏磨的问题。

  安装边界上,整个摇臂摆动时的最大外轮廓半径不超过45mm,所以设计安装支架的时候,只要在摇臂摆动平面内预留出半径50mm的无干涉空间即可,不需要额外预留太大的安装位置,很适合在紧凑的小型工装里使用。另外构件上没有多余的凸台或者安装耳,整体是平板式结构,加工的时候可以直接用激光切割下料,然后做孔位的精加工,加工成本低,适合批量生产替换,在小型自动化设备的维护备件里这类零件的消耗量不小,因为长期往复摆动受载后,六角孔的边角容易出现磨损,轴承位也可能因为润滑不足出现磨损,备件的互换性要求很高,所以设计的时候所有尺寸都尽量靠标准件的适配尺寸来做,不需要定制特殊规格的轴承或者传动杆,替换的时候直接用标准件就能装配。
