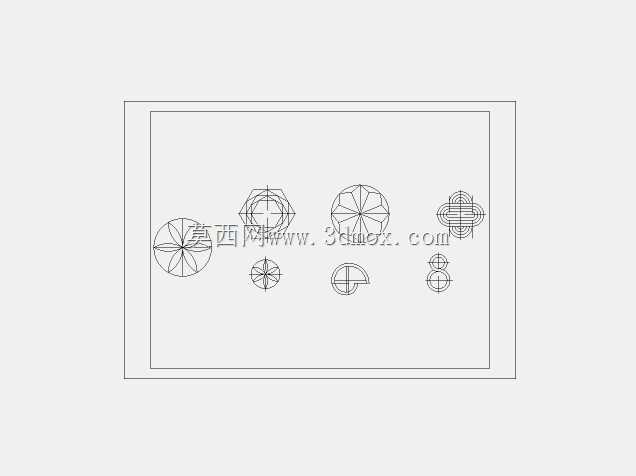

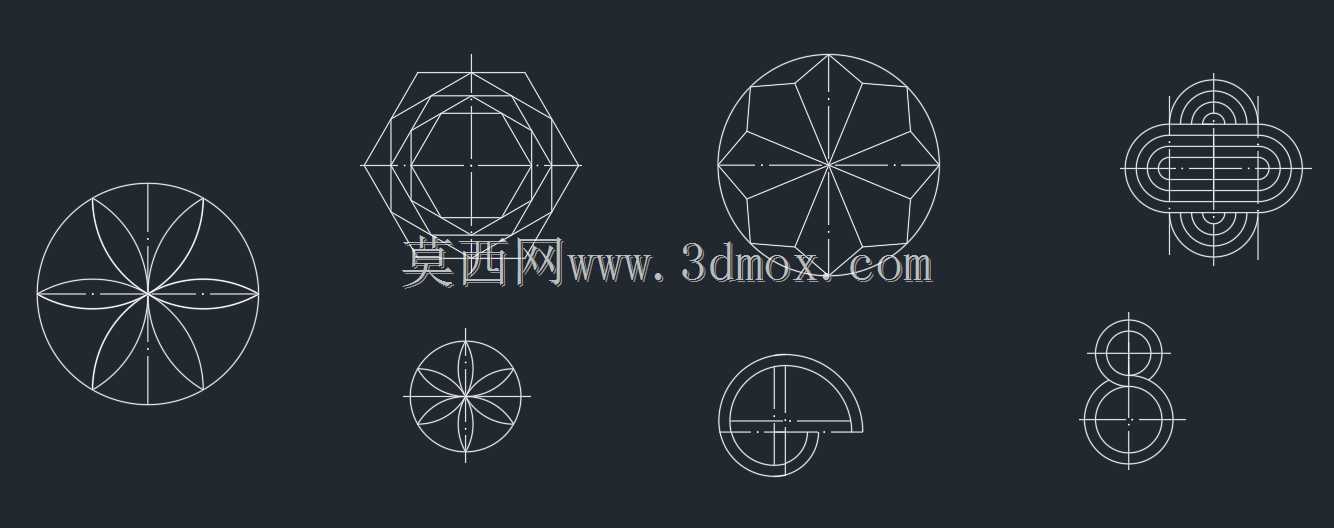

几何图形组合教学演示用绘图素材

　　在机械制图入门教学、工程绘图基础训练的场景中，这类由基础几何图形组合而成的绘图素材，是帮助初学者建立空间投影认知、掌握线条绘制规范的核心训练载体。日常开展制图教学时，学员往往需要从最基础的正多边形、圆形、相交曲线的绘制练起，逐步掌握不同线型的使用规则、图形投影的对应关系，这类组合式的几何图形素材，刚好覆盖了圆内接多边形、圆弧连接、对称图形绘制、相交线投影等多个基础训练点，不需要额外拆分单独的训练模块，就能让学员在一套素材里完成多项基础绘图技能的练习。

　　从实际使用场景来看，这类素材不仅适用于院校机械类专业的制图入门课程，也可作为企业新入职结构设计人员的绘图技能考核样例，用来校验从业者对基础绘图规范的掌握程度，比如不同线型的粗细区分、图形的对称度控制、圆弧连接的顺滑度要求，都能通过这类素材的绘制练习得到强化。设计这类绘图素材时，核心思路是贴合基础训练的递进逻辑，从单一圆形、正多边形的独立绘制，到多个图形的组合排布，再到局部半剖、相交结构的线条表达，难度逐步提升，不会让初学者一开始就接触过于复杂的装配结构，降低入门阶段的学习门槛。图形排布上特意预留了足够的标注空间，方便学员在绘制完成后练习尺寸标注的规范，掌握尺寸线、尺寸界线、标注箭头的正确绘制方式，理解尺寸标注的基准选择逻辑。从图形的绘制边界来看，整套素材的外框采用标准的图幅边框比例，适配常规的A4绘图纸张尺寸，打印输出时不需要额外调整缩放比例，就能直接作为手绘练习的底图使用，也可以导入CAD软件作为电子绘图的训练模板。每个独立几何元素的尺寸都按照基础训练的常用规格设置，圆形直径、正多边形边长、圆弧半径都取整数值，方便学员在练习时快速计算绘图参数，掌握不同几何图形的尺寸标注规则。

　　实际教学过程中发现，很多初学者刚接触制图时，容易在圆弧连接、对称图形绘制环节出现线条不闭合、对称度偏差过大的问题，这套素材特意设置了多组不同角度的圆弧连接结构、多轴对称的组合图形，让学员在反复练习中掌握绘图的精度控制要点，比如绘制多等分圆形时，如何通过辅助线快速确定等分点位置，绘制相交图形时如何正确处理可见线与不可见线的层级关系。这类基础绘图素材看似简单，却是整个机械制图体系的根基，所有复杂的零部件结构、装配体图纸，本质上都是由这些基础几何元素组合演变而来，扎实掌握这些基础图形的绘制技巧，才能在后续的复杂结构建模、工程图纸输出环节减少低级错误，提升绘图的效率与准确率。

　　在三维建模的入门训练中，这类平面几何素材也可作为草图绘制的练习载体，帮助初学者掌握草图约束、几何关系添加的基本操作，理解草图完全定义的判断标准，为后续的三维特征建模打下坚实的基础。很多从业者在刚接触三维建模软件时，往往急于进行复杂实体的创建，却忽略了草图绘制的基础训练，导致后续建模过程中经常出现草图过定义、约束冲突、图形精度不足的问题，而通过这类基础几何图形的草图练习，能够快速熟悉软件的草图操作逻辑，养成规范的绘图习惯。素材中的图形组合没有对应特定的工业产品结构，核心目的就是聚焦基础绘图技能的训练，剥离复杂产品结构的干扰，让学习者把注意力集中在线条控制、几何关系、绘图规范这些核心基础点上，避免过早接触复杂结构带来的认知负担。
