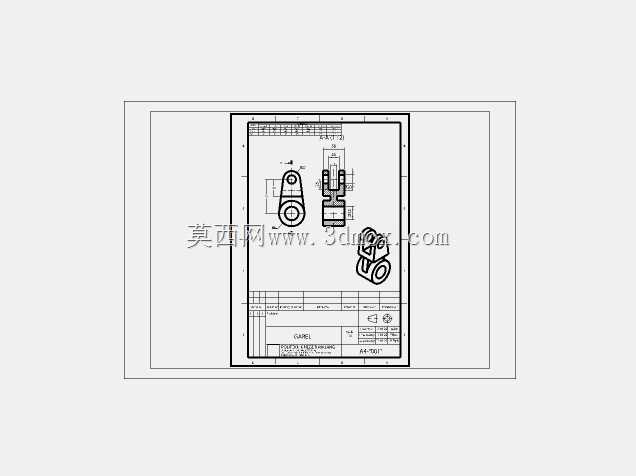

加贝尔机械零件剖面结构练习图纸

　　在机械制图的实操训练体系里，这类针对小型异形传动连接件的剖面绘制练习，是衔接基础投影知识与复杂零件出图能力的关键环节，很多刚接触结构设计的从业者，往往在标准件、规则轴类零件的出图上能做到规范，但遇到这类带异形轮廓、多安装孔位、局部凸台结构的零件时，很容易在剖面线绘制、剖切位置选择、局部结构表达上出现疏漏。从实际应用场景来看，这类带双安装孔、异形支撑臂的零件，常出现在小型操纵机构、传动连杆组件里，比如小型设备的档位操纵拨叉支撑、手动调节机构的连接摆臂，工作过程中需要承受往复的摆动力矩，两个同轴度要求较高的安装孔分别对应固定铰接端与动作执行端，中间的异形臂身需要在保证结构强度的前提下尽可能减少冗余重量，避免运动过程中产生过大的惯性冲击。

　　做这类零件的剖面设计时，首先要明确剖切的核心目的：不是为了凑图纸的视图数量，而是要把普通三视图里没法清晰表达的内部孔深、凸台厚度、臂身截面变化给展现出来，比如这个零件下端的铰接孔，从外部视图只能看到圆形轮廓，只有通过纵向剖切，才能明确孔的通断状态、孔口倒角的尺寸范围、孔壁与臂身的过渡圆角大小，这些细节直接关系到后续加工时的刀具选择、装配时的销轴配合间隙。在确定外形尺寸与安装边界的时候，需要优先保证两个安装孔的中心距公差，这个尺寸是整个零件实现传动功能的核心参数，一旦中心距偏差超过允许范围，装配后就会出现运动卡滞、铰接处磨损过快的问题；其次要注意臂身外侧的轮廓边界，不能和周边的其他运动部件产生干涉，尤其是零件摆动到极限位置时，异形凸台的外轮廓要预留至少2mm的安全间隙，避免设备运行过程中出现碰撞。绘制剖面的过程中，剖面线的间距要保持一致，同一个零件的不同剖切位置剖面线角度、间距必须统一，遇到孔、槽这类空腔结构的时候，要提前预留好剖面线的空白区域，不能把空腔部分也画上剖面线；很多新手容易犯的错误是剖切位置选在没有结构特征的实心区域，画出来的剖面没法传递有效结构信息，正确的做法是让剖切平面尽可能多的穿过需要表达的内部结构，比如同时穿过上端的安装槽、中间的臂身截面、下端的铰接孔，这样一个主剖视图就能把大半的内部结构信息传递清楚，剩下的局部小结构再配合局部视图补充即可，不需要额外增加过多的视图造成图纸冗余。

　　从结构设计的角度看，这类零件的臂身截面不是等厚度设计，靠近铰接孔的位置因为要承受更大的扭矩，截面厚度会适当增加，往上端执行端过渡的时候厚度逐渐减小，这个厚度变化的过渡区域在剖视图里要清晰表达出圆角过渡的尺寸，避免出现直角应力集中的问题，实际生产中如果这个位置没有做圆角过渡，零件在反复受载的情况下很容易在过渡处出现疲劳断裂。另外零件上端的卡槽结构，剖视图里要明确卡槽的宽度、深度以及槽口的倒角尺寸，这个位置是和其他执行部件配合的接口，尺寸精度直接影响配合的可靠性，要是卡槽尺寸偏差过大，装配后会出现配合松旷、动作传递不到位的问题。

　　在整体视图布局上，要把主剖视图放在图纸的核心视觉区域，周边配合的局部视图、向视图要做好对应的投影标记，方便加工人员快速对应视图关系，标题栏里的材料、比例、表面处理要求也要和视图表达的结构对应，比如铰接孔的内表面因为要和销轴配合，需要标注对应的表面粗糙度要求，这些技术要求虽然不是图形本身的内容，但和剖面结构表达的信息是相辅相成的，共同构成完整的零件加工依据。做这类制图练习的时候，不能只追求线条画得整齐，更要站在加工、装配的角度去思考每一个剖切位置、每一条轮廓线对应的实际结构意义，明白为什么要在这里做剖切、为什么要在这里加一个局部视图，这样画出来的图纸才不是没有实用价值的线条堆砌，而是能真正指导生产的技术文件。
